2.菜鸟初入FPGA之二选一多路器的验证

发表于 2016/3/23 16:52:49 阅读（4137）

学FPGA少不了语言的使用,因为Verilog语言类似C语言,本人有一定C语言基础,所以从Verilog开始相对简单.FPGA学习开始:

1:Verilog语言的学习，熟悉Verilog语言的各种语法,少不了夏宇闻教授的《verilog 数字系统设计教程》。

2:熟悉QuartusII软件的各种功能，各种逻辑算法设计，接口模块(RS232,LCD,VGA,SPI,I2c等)的设计，时序分析，硬件优化等，自己开始设计简单的FPGA板子。

--------------------------------------------------------------------------------------------------- 好了下面进入正题:开始第一次的设计--二选一多路器的验证

关于多路数据选择器,大致就是指经过选择,把多个通道的数据传送到唯一的公共数据通道上去，实现数据选择功能的逻辑电路称为数据选择器。它的作用相当于多个输入的单刀多掷开关,这样应该更容易懂点.

下图所示为二选一数据选择器原理图，a,b为输入端，sel为控制端，out为输出端

下面通过按键控制LED对二选一选择器的验证

设计定义：

二选一多路器

两个输入IO，a、b。可以是高电平，也可是低电平

输入按键按下时，

LED灯与a端口状态保持一致。

输入按键释放时，

LED灯与b端口状态保持一致

参考代码:

module led_test(a,b,key_in,led_out);  //module xxx();
	input a;//输入端口A
	input b;//输入端口B
	input key_in;	//按键输入，控制多路数据输出的选择

	output led_out;	//led 控制端口

	assign led_out = (key_in == 0)? a : b;//当key_in == 0 ：led_out = a

endmodule

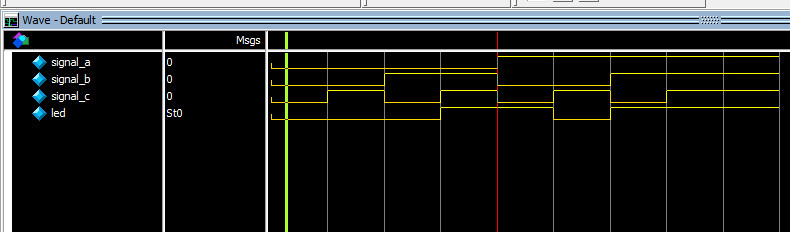

仿真代码:

`timescale 1ns/1ps    //时间精度设置
module led_test_tb;
       //激励信号定义，对应连接到待测试模块的输入端口
	reg signal_a;
	reg signal_b;
	reg signal_c;
       //待检测信号定义，对应连接到待测试模块的输出端口
	wire led;

      //例化待测试模块,注意:"led_test"必须和文件名必须和顶层名称一致 "led_test_tb"可以个人定义
	led_test led_test_tb(
		.a(signal_a),
		.b(signal_b),
		.key_in(signal_c),
		.led_out(led)
	);

      //产生激励测试
	initial begin
		signal_a = 0;signal_b = 0;signal_c = 0;
		#100;//延时100ns
		signal_a = 0;signal_b = 0;signal_c = 1;
		#100;
		signal_a = 0;signal_b = 1;signal_c = 0;
		#100;
		signal_a = 0;signal_b = 1;signal_c = 1;
		#100;
		signal_a = 1;signal_b = 0;signal_c = 0;
		#100;
		signal_a = 1;signal_b = 0;signal_c = 1;
		#100;
		signal_a = 1;signal_b = 1;signal_c = 0;
		#100;
		signal_a = 1;signal_b = 1;signal_c = 1;
		#200;
		$stop;	//$stop的使用结束仿真
	end
endmodule

对程序完成编译,观察一下RTL viewer
