此次笔记记录的是 FPGA 片内时钟管理单元 PLL,该单元可以实现系统时钟的分频、 倍频，是 FPGA 设计开发必备组件之一


    在FPGA系统设计中，几乎所有地方都可以用到PLL，也有些地方是非用到PLL不可。

         在某些对系统时钟频率没有固定要求的系统中，外部晶振输入的时钟可以直接作为逻辑驱动时钟，也可以通过PLL将该时钟进行降频，以得到较低的工作时钟，在不影响系统功能实现的前提下降低系统功耗。

         另外一些应用，则必须在指定频率的时钟信号下才能正常工作，常见于通信协议类应用，如以太网、USB、PCIE等等，在这些应用中，必须使用指定频率的时钟信号，如果没有刚好满足条件的外部时钟源，则必须通过片内PLL生成相应的时钟信号来进行驱动。在某些实时性要求较高的应用中，如数字信号处理，图像处理等等，提高系统工作时钟能够提升系统的性能，这一类应用中，也往往使用PLL进行倍频和分频，以得到较高频率的时钟，用以提升系统整体性能。

         再有一个常见的应用就是生成两路频率相同，相位不同的时钟供SDRAM控制器和SDRAM芯片使用。根据SDRAM芯片的工作原理，SDRAM控制器的工作时钟和SDRAM芯片的工作时钟需要保持180°的相位差才能保证正确的读写数据。所以这里就可以使用PLL的相位控制功能来产生两路相位不同的时钟，以分别供控制器和SDRAM芯片使用。

下面我们看一下实用PLL设置不同频率控制led闪烁例程:

//Top.v
module PLL_LED(
	Clk,
	Rst_n,
	LED
);

	input Clk;
	input Rst_n;
	output [3:0]LED;

	wire c0;	//25M
	wire c1;	//75M
	wire c2;	//100M

	wire locked;

	pll pll(
		.areset(~Rst_n),
		.inclk0(Clk),
		.c0(c0),
		.c1(c1),
		.c2(c2),
		.locked(locked)
	);

	counter
	#(
		.CNT_MAX(25'd24_999_999)    ///////////////////
	)
	counter0(
		.Clk(c0),
		.Rst_n(Rst_n),
		.led(LED[0])
	);

	counter
	#(
		.CNT_MAX(25'd24_999_999)     ///////////////////
	)
	counter1(
		.Clk(c1),
		.Rst_n(Rst_n),
		.led(LED[1])
	);

	counter
	#(
		.CNT_MAX(25'd24_999_999)      ///////////////////
	)
	counter2(
		.Clk(c2),
		.Rst_n(Rst_n),
		.led(LED[2])
	);

	counter
	#(
		.CNT_MAX(25'd24_999_999)      ///////////////////
	)
	counter3(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.led(LED[3])
	);

endmodule

module counter(Clk,Rst_n,led);

	input Clk;	//系统时钟
	input Rst_n;	//全局复位，低电平复位

	output reg led;	//led输出

	reg [24:0]cnt;	//定义计数器寄存器

	parameter CNT_MAX = 25'd24_999_999;

//计数器计数进程
	always@(posedge Clk or negedge Rst_n)
	if(Rst_n == 1'b0)
		cnt <= 25'd0;
	else if(cnt == CNT_MAX)
		cnt <= 25'd0;
	else
		cnt <= cnt + 1'b1;

//led输出控制进程
	always@(posedge Clk or negedge Rst_n)
	if(Rst_n == 1'b0)
		led <= 1'b1;
	else if(cnt == CNT_MAX)
		led <= ~led;
	else
		led <= led;

endmodule

//`tb
`timescale 1ns/1ps
`define clk_period 20

module PLL_LED_tb;
	reg Clk;
	reg Rst_n;

	wire [3:0]LED;

	PLL_LED PLL_LED(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.LED(LED)
	);

	 ///////////////////
	defparam PLL_LED.counter0.CNT_MAX = 24;
	defparam PLL_LED.counter1.CNT_MAX = 24;
	defparam PLL_LED.counter2.CNT_MAX = 24;
	defparam PLL_LED.counter3.CNT_MAX = 24;

	initial Clk = 1;
	always #(`clk_period/2)Clk = ~Clk;

	initial begin
		Rst_n = 1'b0;
		#(`clk_period * 20 + 1);
		Rst_n = 1'b1;
		#(`clk_period * 2000);
		$stop;
	end

endmodule

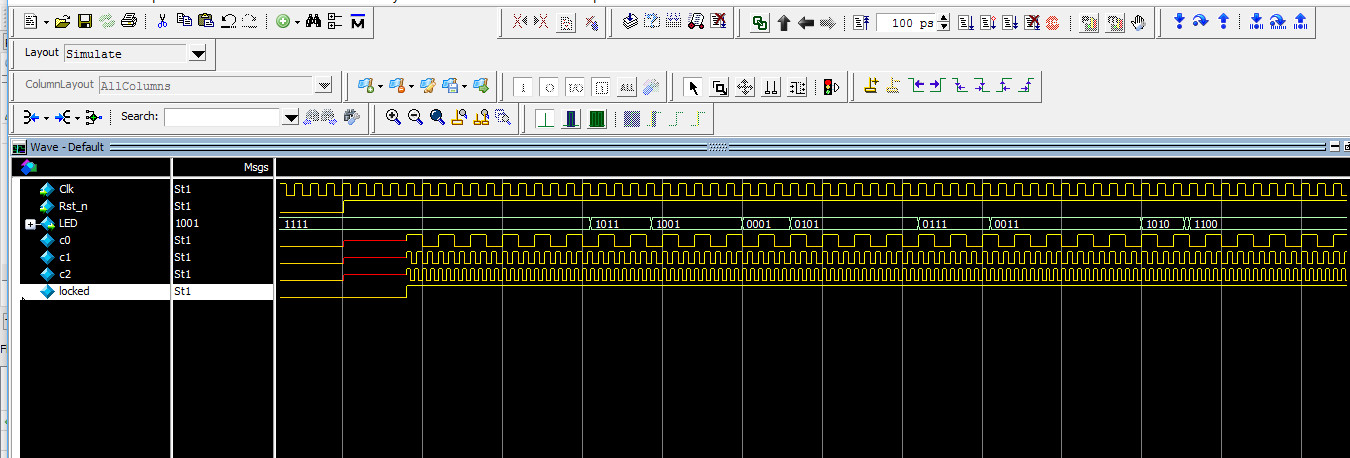

   仿真波形图:
