采访过苹果公司CEO的B站up主-何同学，近期更新一条视频中，有出现过他自己设计的PCB图。很多人说他不应该直角走线。

PCB为什么不能直角走线呢？

一般在高速信号线中，直角线会带来阻抗的不均匀，影响信号的完整性，直角布线会产生额外的寄生电容和寄生电感。

如果频率较低的话，直角无所谓。

但是一般情况，还是要尽可能的避免直角走线，因为每个优秀工程师必备的基本素质就是注意细节。

类似的一些小问题或者PCB设计的细节处理，不一定每次都有人给你指点，除了慢慢积累经验，有没有什么能快速上手的办法呢？

推荐大家一款国产的免费软件，新手工程师不用求助别人，自己就可以进行全面的检查。

新手工程师必备：华秋DFM

这款软件是为电子工程师量身定做的PCB可制造性设计分析软件，可以一键分析Gerber文件和PCB文件中的设计隐患，并给出合理的优化建议。

它能够直接导入PCB文件，支持解析 Allegro、Altium、Protel、PADS、ODB、Gerber等格式。

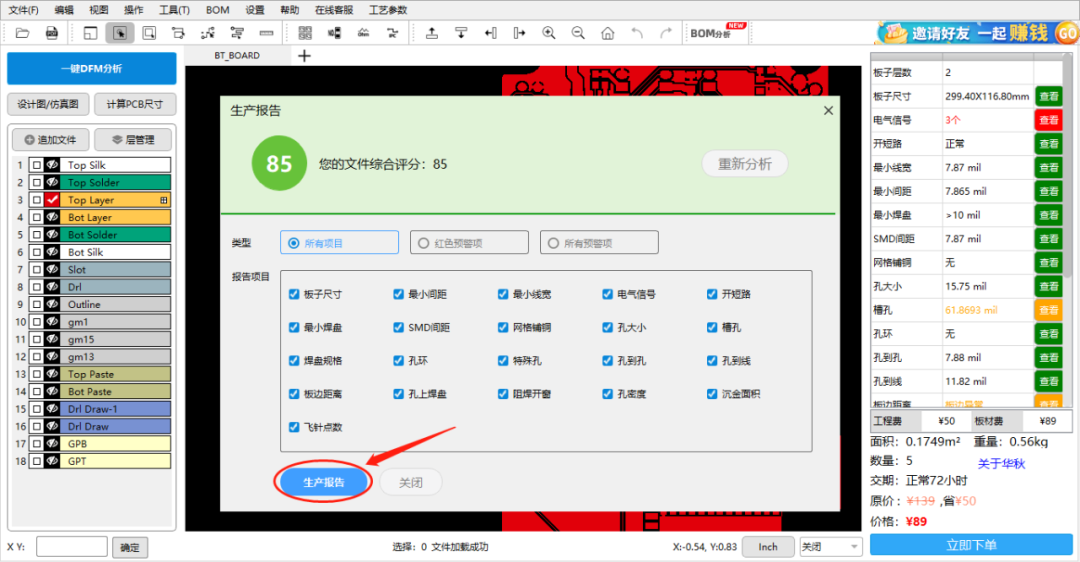

打开PCB文件后，点击左上角的“一键DFM分析”，右边就有潜在隐患的提示。

还可以直接生成检测报告，可以看到详细的隐患说明。

全中文界面，上手基本没有任何难度。如果在使用中有什么不明白的地方，添加他们的在线客服，还可以实时答疑！简直不要太方便！

强烈推荐大家下载试用这个软件，真的能大大提高工作效率，提高容错率。
