IIC的硬件接口组成：

    （1）SCL：串行时钟信号。

    （2）SCK：串行数据信号。

       IIC总线是由Philips公司开发的一种二进制同步串行总线。IIC总线由主器件和从器件组成。IIC总线支持多机通讯，支持多主控模块。但一个时刻只能有一个主控模块。每个从器件都有一个唯一的地址共主器机寻址。IIC总线通讯速率有两种模式，标准模式为100kbit/s，快速模式为400kbit/s。

      IIC的通讯时序：

        IIC总线写时序：

        （1）发送起动信号（Start）；

        （2）写带写信号的设备地址

        （3）接受从器件应答信号（ACK）；

        （4）写存储地址；

        （5）接受从器件应答信号（ACK）；

        （6）写数据；

        （7）接受从器件应答信号（ACK）；

        （8）若需要写多个字节，重复步骤（6）和（7）。最后发送停止信号（Stop）。

      IIC总线读时序：

        （1）发送起动信号（Start）；

        （2）写带写信号的设备设备地址；

        （3）接受从器件应答信号（ACK）；

        （4）写存储地址

        （5）接受从器件应答信号（ACK）；

        （6）发送起动信号（Start）；

        （7）接受从器件应答信号（ACK）；

        （8）写带读信号的设备设备地址；

        （9）读数据。

        （10）需要读多个字节时，接受从器件应答信号（ACK）。不需要，则不需要接收从器机应答信号（ACK）。

        （11）需要读多个字节时，重复步骤（9）和（10）。最后一个字节不需要接收从器件应答信号（ACK）。且接收完最后一个字节后，发送发送停止信号（Stop）。

       IIC设备地址组成：

       IIC的设备地址由7位地址和1位读写位组成。7位地址一般由硬件电路确定，如EEPROM——24LC04的A2~A0。读写位中，1表示对器件进行读操作，0表示对器件进行写操作。

       IIC总线上的状态和信号：

       空闲状态：当IIC总线上的SCL和SDA均为高电平时，规定为IIC的空闲状态。在电路设计中，一般要求使用上拉电阻拉高这两个信号的电平。确保IIC的常态为空闲状态。

       启动信号（STOP）：在时钟线SCL高电平期间，数据线SDA由低电平跳变为高电平（正跳变），此为IIC的停止信号，标志着一次数据传输结束。启动信号也是由主器件建立的，如下图所示：

       数据位传送：SCL为串行同步时钟信号，在每个SCL的高电平期间，SDA上的数据被采样。因此在SCL的高电平时刻，SDA的数据必须保持稳定。在SCL的低电平时刻，SDA的数据才允许被修改。

       应答信号ACK和非应答信号NACK：IIC总线每次传输的数据单位为字节。因此每次当IIC总线上8位数据传输完毕，在第9位时钟脉冲SDA会拉高而释放总线，由接收器反馈一个应答信号。

       当该应答信号为低电平，规定该信号为有效应答位。表示接收器成功接收了该字节。当应答信号为高电平，规定为非应答位。对于接收器，规定在第 9 个时钟脉冲之前的低电平期间将 SDA 线拉低，并且确保在该时钟的高电平期间为稳定的低电平。

       如果接收器是主控器，则在它收到最后一个字节后，发送一个 NACK 信号，以通知被控发器结束数据发送，并释放 SDA 线，以便主控接收器发送一个停止信号。

        IIC时序要求：

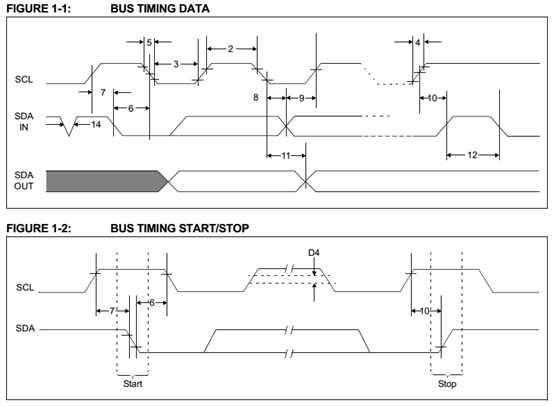

        IIC总线的通讯频率100kHz和400kHz。每个脉冲信号的上升时间，保持时间等时序要求见下图（以Microchip 的24LC04B为例）。
