AT24C02芯片硬件电路设计原理

0
阅读(2047)
  • 视频讲解

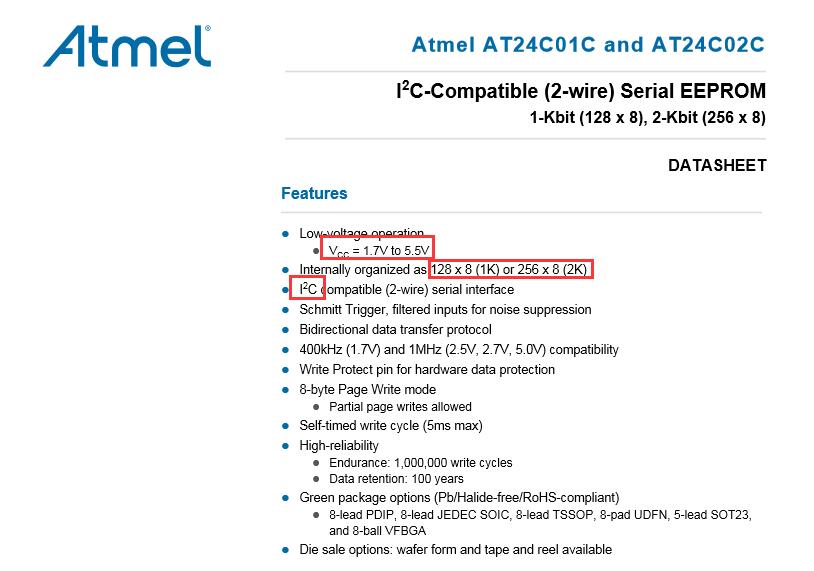

AT24C02的电源电压范围是1.7V~5.5V,存储空间是256×8(2K),存储读写操作是I2C通信。AT24C01存储空间是128×8(1K)。

  • 芯片引脚说明



A0、A1、A2为芯片地址数据,通过硬件电路连接确定芯片地址,地址范围是000~111。SDA数据线,SCL时钟信号线。WP为写保护,低电平有效,可以对芯片进行写操作。GND为电源地,VCC为电源。


  • 芯片级联电路

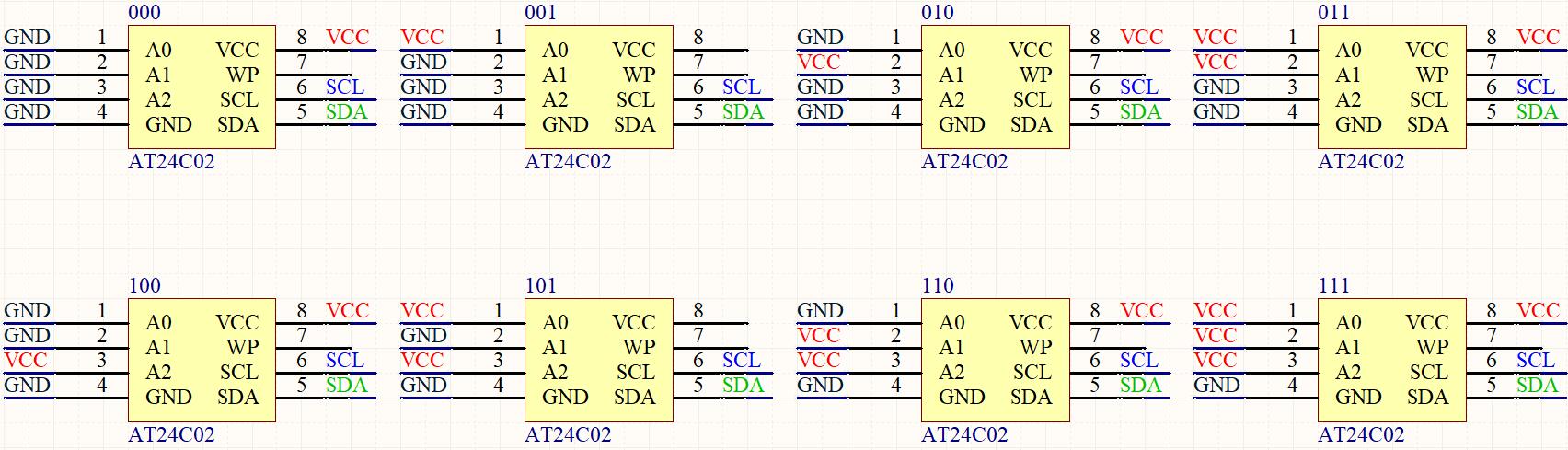

芯片级联通过对各个芯片的A0、A1、A2进行电路连接设置,形成000、001、010、011、100、101、110、111地址数据,即可以级联8个存储芯片。电路如下图所示。
