网卡类WiFi模块系列一:USB接口单频单通道WiFi模块

0
阅读(150) 评论(0)

网卡类WiFi模块系列一:USB接口单频单通道WiFi模块

    主要特点:

    通信接口:USB2.0;

    符合标准:IEEE802.11b/g/n;

    频率范围:2.400GHz~2.4835GHz;

    最大传输速率:150Mbps 1T1R;


    选择的芯片主要是RTL8188系列、MT7601UN、AR9271、RT3070;供电电压有3V3或5V;天线处理方式是通过模块上RF脚外延或者PCB板或者板载I-pex座子外接;还有大功率版本;以经典型的封装LGA-6、尺寸12.9*12.2mm为主,这种封装下不同品牌方案硬件安全兼容;对于一些尺寸完全一样或者接近的模块,硬件上都存在兼容性,跟主板连接的方式也可以在DIP和SMD上灵活选择;

    以下是比较详细的目录,一目了然。

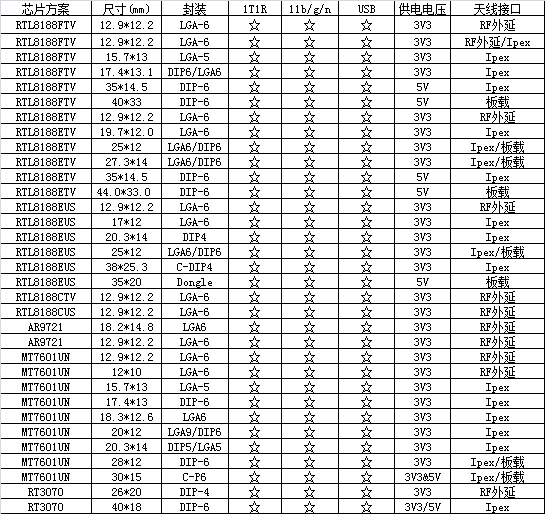

USB 1T1R BGN.png

    下期要分享网卡类WiFi模块系列二:USB接口单通道多功能高性能WiFi模块
