网卡类WiFi模块系列八:PCIe接口无线网卡式工业级WiFi模块

0
阅读(204) 评论(0)

    前面分七节分析了USB接口和SDIO接口系列网卡类WiFi模块,实际上网卡类真正直接可以用的算是PCIe接口了;

    封装基本上是标准尺寸的51*30mm,也有邮票孔封装和30*26.7小尺寸规格的;

    单通道的有RTL8188EE方案,带蓝牙的有BCM43455方案;

    双通道11n的有AR9287/AR9283(2.4G大功率版)/AR9280(双频或5G大功率);

    双通道11ac双频的有QCA9888/QCA9882(双频/大功版)/QCA9892(双频工业级);

    双通道11ac双频蓝牙WiFi二合一的有MT7662TE/BCM4356/RTL8822BEH/QCA6174A-1;

    三通道11ac双频的有QCA9880/QCA9890(工业级)/QCA9982;

    四通道11ac双频的有QCA9980/QCA9984;

    整个迷你PCIe接口的都是以高端为主,基本是要么双频、要么大功率、要么支持11ac、要么通道多吞吐量大。这种直接的标准接口,即插即联,只是要更新对应的驱动。实际应用中很方便;

    同时工业级领域也基本是选择迷你PCIe接口的模块;

    通过以通信接口、通信通道、工作频率、多功能一体来分八大部分,对网卡类WiFi模块有了比较详尽的分析。通过比较判断,应该可以轻松应用选型!

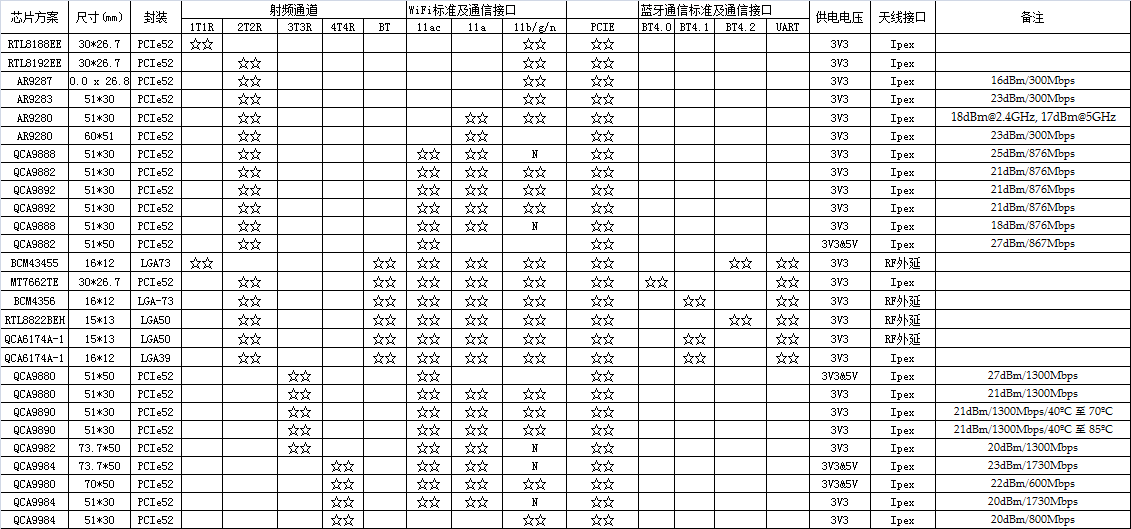

    以下是比较详细的目录,一目了然。


    WiFi模块方面还有AP类,接下来要分两节来分析AP类WiFi模块,其中分嵌入式核心板和主板两大类,敬请期待分享!
