CX8871:8A大电流,频率可调外置MOS车充芯片

0
阅读(78) 评论(0)

CX8871,8A大电流成熟车充方案首选,CX8571外置双N MOS大电流车载充电器方案,做足8A dc一dc大电流降压芯片 。

CX8871外挂CX4520双NMOS可做4.2A

CX8871外挂CX3203双NMOS可做4.8A

CX8871外挂NCE4060K双NMOS可做5-7A

提供CX8871样品申请,CX8871规格书,DEMO板测试及FAE技术支持!Q:1196393673

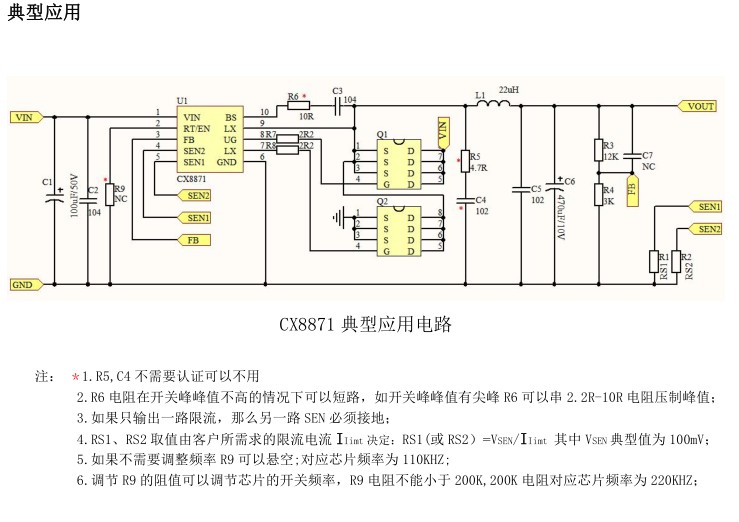

概述:

CX8871是一款降压型 PWM 控制器,该控制器可驱动恒压精度 ±2%(VFB=1.0V)双路输出 8A(4A+4A)负载电流。

设计允许 CX8871 在 4.75V-40V 宽输入电压范围内工作,通过 RT/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待

机模式,外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。

CX8871 可以工作在 CC(恒流输出)或 CV(恒压输出)两种模式,过流保护(OCP)电流值可以通过外部电流检测电

阻设置。

CX8871 是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型 DC-DC 转换器,该芯片采用 MSOP10 封装。

特点:

输入电压可达4.75V--40V

恒压精度 ±2%(VFB=1.0V)

双通道CC/CV模式

双通道外部限流

恒流精度 ±6%

占空比范围 0-95%

内置可调整的线压补偿

内置软启动时间 3ms

开关频率可调(110KHz-220KHz)

一个引脚实现外部频率调节与关断控制

短路保护(SCP),过热保护(OTP),过压保护(OVP)

内置SW逐周期检测模式,可避免R SENT 限流电阻短路损坏产品

MSOP10封装形式
