CX8820C,45W大功率车充快充集成降压芯片,支持多快充协议!

0
阅读(103)

45W大功率车充快充集成降压芯片,支持市面多主流快充协议!

CX8820C,这是一款集成同步开关的降压转换器,支持多种市面主流快充协议。原厂提供CX8820C样品申请,CX8820C方案开发,CX8820C规格书等技术支持!13580741381 刘,S

CX8820C规格书概述:

CX8820C具有自动识别 VIN 输入电压的功能,依据输入电压来调节输出功率。内置功率 MOS,输入工作电压Z高到 31V,输出电压范围是 3.3V 到21V,能提供Z大 45W 的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。

CX8820C的输出具有 CV/CC 特性,当输出电流小于设定值,输出 CV 模式,输出电压恒定;当输出电流大于设定值,输出 CC 模式,输出电压降低。

CX8820C的输出电压带有线补功能,输出电流增大后会相应的提高输出电压,用以补偿连接线阻抗引起的电压下降。

CX8820C支持二次烧录,可实现在线升级。

CX8820C有多种保护功能,具有输入过压、欠压保护,输出短路、过流保护,过温保护。

支持: USB Type-C 和 PD 等多种快充协议,包括 USB Type-C 和 PD 协议,

高通 QC2.0/3.0/3.0+,

华为 FCP/SCP/HVSCP,

VOOC 2.0/4.0 协议,

联发科 PE,

三星 AFC,

USB BC1.2 DCP 以及Apple 2.4A 充电规范,

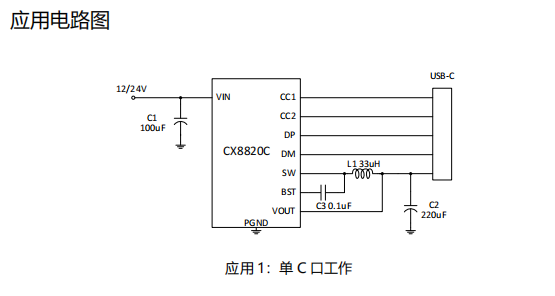

可为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。

特性:

同步开关降压转换器

- 内置功率 MOS

- 输入工作电压高至 31V - 自动识别输入电压调节输出电压

- 输出电压范围:3.3V 到 21V,根据快充

协议自动调整

- 输出功率Z大 45W - 输出电压有线补功能:50mV/A、

100mV/A、150mV/A - 输出具有 CV/CC 特性

- 软启动功能

- 3A 带载启动

 支持 USB Power Delivery(PD)3.1 协议

- FPDO 可配置:5V、9V、12V、15V、20V

- APDO 可配置:5V Prog、9V Prog、15V Prog、20V Prog

- APDO 以 20mV 步进调节电压

支持在线升级

输出快充

- 支持Quick Charge 2.0/3.0/3.0+协议

- 支持小米 CHARGE TURBO 27W 协议

- 支持华为 FCP/SCP/HVSCP 协议

- 支持三星 AFC 协议

- 支持 VOOC 2.0/4.0 协议

- 支持联发科 PE 协议

- 支持 USB BC1.2 DCP

- 支持 Apple 2.4A 充电规范

多重保护、高可靠性

- 输入过压、欠压保护

- 输出短路、输出过流

- 过温保护

全引脚 ESD 4KV

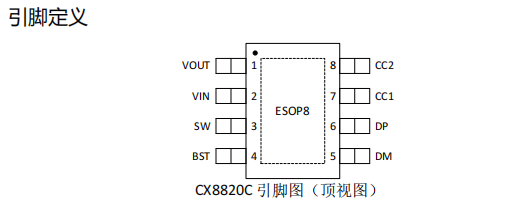

CX8820C采用 ESOP-8 封装



应用:

USB 车载充电器

便携式充电设备

通用高压 USB 充电器

通用的高压 DC/DC 变换应用

智能排插
