RJIBI-FACE-V7平台PCIE Camerlink图像采集卡

0
阅读(1392)

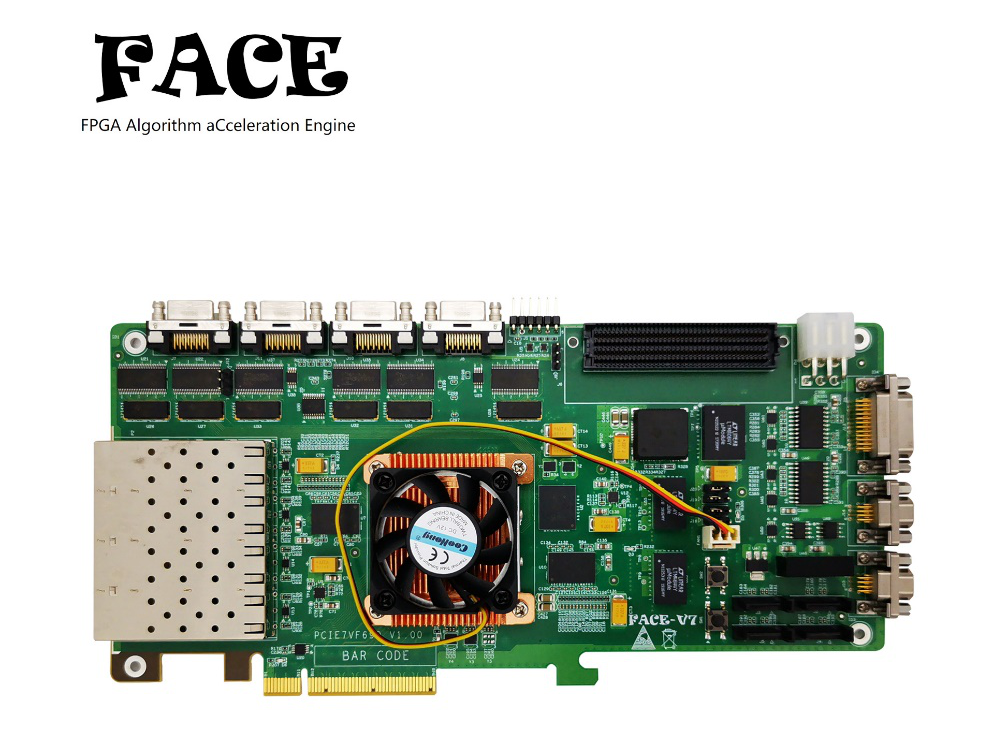

v7 (1).png

平台特性

  • Xilinx Virtex-7系列FPGA

     - 搭载XC7VX690T器件

     - 逻辑资源丰富

     - IO接口数量充足

     - 具备GTH高速串行接口

     - 工业级器件,-2速度等级

  • 接口丰富、扩展灵活

     - FMC-LPC提供68 I/O(34 LVDS)扩展,提供1路GTH

     - Camera Link Base/Medium/Full/80bit模式输入和输出接口

     - 搭载4路光接口

     - 提供四路SATA存储接口

     - 搭载工业级RS422、CAN总线接口

     - PCI Express Gen 3 x8

  • 主要参考设计

     - DDR遍历测试

     - Camera Link测试

     - CAN测试

     - RS422遍历测试

     - 万兆以太网测试

     - PCI Express测试

v7 2.png

1. FACE-V7平台测试软硬件设置

STEP 1:软硬件准备

软件环境需求:预装Linux的PC、Vivado2018.3、CANTest、串口调试助手

硬件平台:FACE-V7开发平台

线缆及配件:ATX电源适配器、Xilinx Platform Cable USB、Camera Link相机及采集卡、Camera Link电缆、SFP+光模块及光缆、USB-CAN转接器、USB-RS422转接器

测试工程:全部测试工程位于../FACE-V7-PKG/Project目录下

STEP 2:使用跳帽短接J16,J18,J19,J20的1,2脚,将平台供电方式设置成使用外部独立电源供电。

v7 3.png

STEP 3:使用Xilinx Platform Cable USB连接平台JTAG接口(图示②处),然后将电源连接到ATX电源口(图示①处),给平台上电。

注意:ATX电压输入建议使用25-27V!

v7 4.png

2. DDR遍历测试

测试工程:mig_7series_0_ex



1) 工程设置2个DDR控制器,每个DDR控制器对应2颗MT41K256M16HA-125IT,总容量为 1GByte,对应16进制容量(单位为byte)为0x4000_0000,对应32bit为0x1000_0000。代码中遍历2颗Component的地址最大到0x0FFF_FFFF(0x1000_0000-1)。

v7 5.png

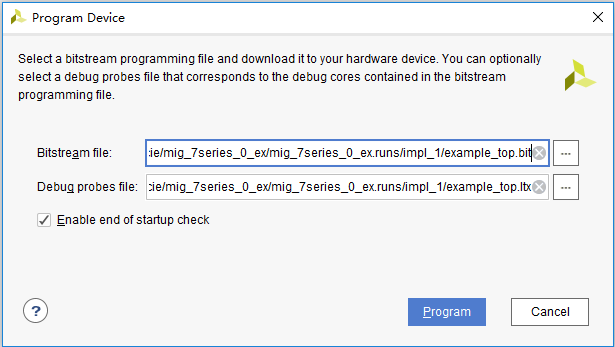

2)使用Vivado下载配置文件

v7 6.png

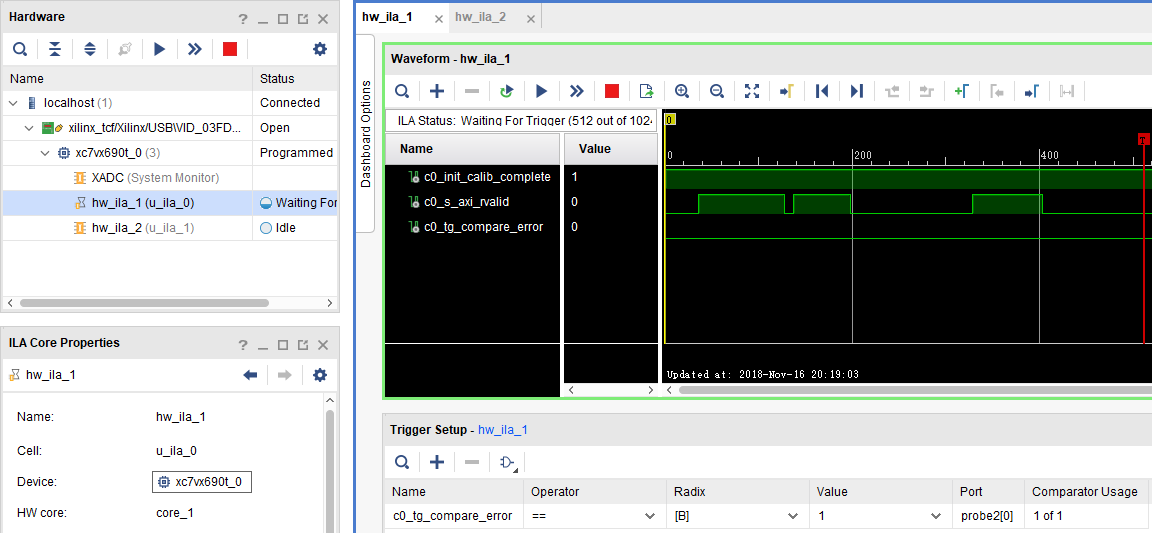

3)c0为第0个DDR控制器,c1为第1个DDR控制器,c0_init_calib_complete为高,表示第0个DDR控制器初始化完成,c1_init_calib_complete为高,表示第1个DDR控制器初始化完成。可设置c0_tg_compare_error/c1_tg_compare_

error==1为触发条件,如触发说明读写对比验证失败。

v7 7.png

3. Camera-Link测试

4. CAN测试

5. 422遍历测试

6. 万兆以太网测试

7. PCI Express测试
