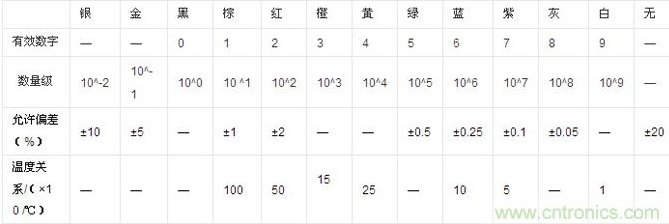

对照表

　　允许偏差（%）±10±5—±1±2——±0.5±0.25±0.1±0.05—±20温度关系/（×10 /℃）———1005015

　　25—105—1—

　　另外还有中间只有一道黑色色环的电阻 其阻值为零

　　识别要点

　　（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。

　　记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是：

　　金色：几点几 Ω

　　黑色：几十几 Ω

　　棕色：几百几十 Ω

　　红色：几点几 kΩ

　　橙色：几十几 kΩ

　　黄色：几百几十 kΩ

　　绿色：几点几 MΩ

　　蓝色：几十几 MΩ

　　（2）从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红、橙、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。

　　（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。

　　（表示倍数的4环电阻的第3环或5环电阻的第4环是几就在有效数字后加几个0，若是负数，是几，有效数字的小数点就向左移几位。）

　　（4）记住第四环颜色所代表的误差，即：金色为5%；银色为10%；无色为20%。

　　举例说明

　　例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为4.3 kΩ。第四环是金色表示误差为5%。

　　例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5%。

　　在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。

　　色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，另一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。

　　对于4色环电阻，其阻值计算方法位：

　　阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数

　　对于5色环电阻，其阻值计算方法位：

　　阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数

　　例1：某4色环电阻色彩标识如下：

　　该电阻标称阻值=26*100=260,000,000Ω=260MΩ，误差范围±5%
