Vivado外部时钟输入问题

1
阅读(128) 评论(0)

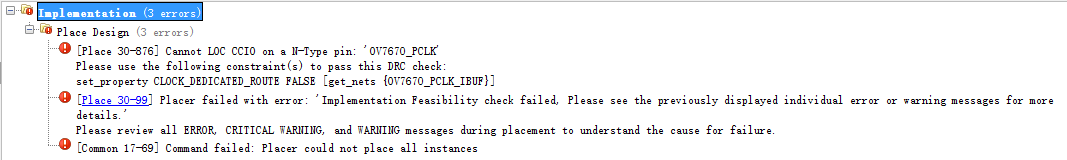

    在使用basys3进行摄像头配置的时候出现了如下问题,最后经上网查阅资料最后得以解决,出现这个问题的原因是,遇到上面的问题是因为我们将外部输入的一个时钟管脚 OV7670_PCLK(摄像头输出给FPGA的像素时钟)分配到了一个普通的IO口上面,如果是用一个专用的时钟管脚,比如说ZedBoard有专有时钟管脚 Y9就不会出现这样的错误了。

    因为是普通IO管脚上,所以其周围没有全局时钟 BUFG,所以我们在 XDC 里使用:set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets {OV7670_PCLK_IBUF}]  来屏蔽 Xilinx 的检测,从而通过编译。这个方式在软件提示的错误中也提供了解决方法,
