0，引言

在上一篇文章《PCIe从入门到精通之四：PCIe总线的拓扑结构》中，我们对PCIe总线的拓扑结构有了一定的了解。在这一篇文章中我们继续介绍PCIe分层结构。

所有PCIe主题的文章都会收录在《深入浅出聊PCIe》合集里，欢迎评阅。

需要下载PCIe学习资料标准的朋友（pdf格式），请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载链接。

一，PCIe为什么要分层

我们之前说过PCIe体系相当于一个庞大的集团公司：CPU是这个集团的CEO； Root Complex是CPU的秘书团队； switch是大区域的分总公司；而endpoint则是子公司或办事处。

俗话说得好，有人的地方就有江湖，有江湖的地方就会有阶级分层，美其名曰分工合作。

PCIe体系的总公司和每个子公司要实现的功能非常强大，因此也要分工合作。一个完整的PCIe体系结构包括应用层（Application Layer）、事务层（Transaction Layer）、数据链路层（Data Link Layer）和物理层（Physical Layer）。层于层相互独立，下层为上层服务，每层只负责本层内的事务，层与层之间定义标准的接口，因此某一个层的改变对另外层不产生影响。

就像总公司和每个子公司下面都有很多部门，每个部门有不同的职能，大家配合运行。

二，PCIe怎么分层

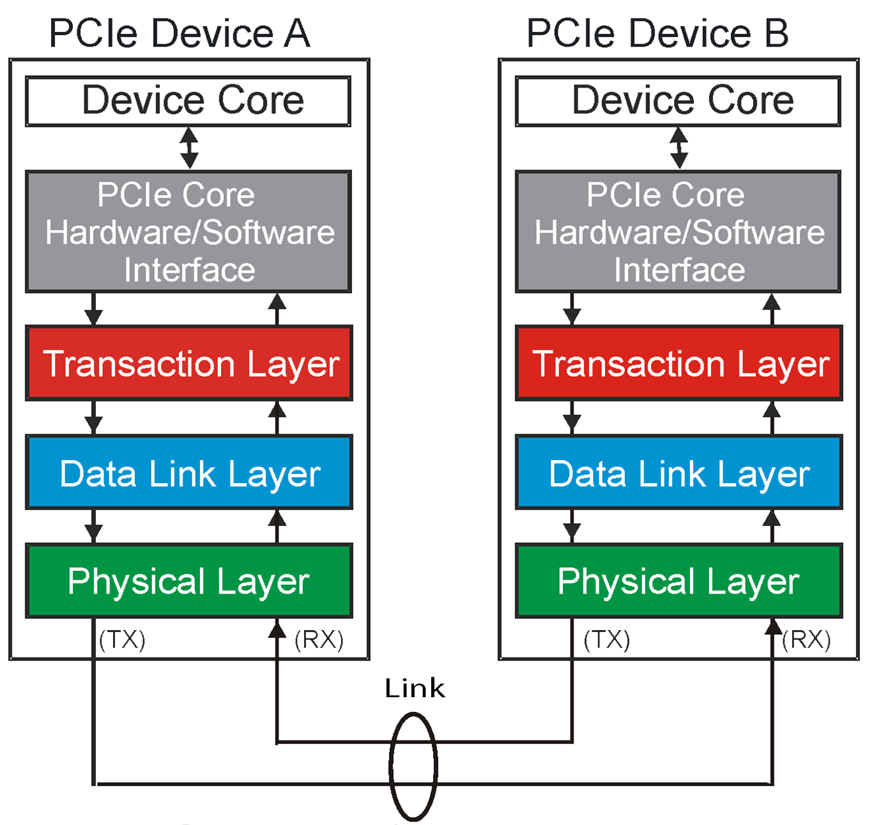

如下图所示，从上到下，灰色的表示应用层，红色的表示传输层，蓝色的表示数据链路层，绿色的表示物理层。

• 应用层 (Application Layer): 它并非PCIe规范中明确定义的层，而是由用户根据自身需求进行设计和实现的。

• 事务层 (Transaction Layer): 这是PCIe协议的最高层。它负责创建和解析事务层包（TLP），处理流量控制、服务质量（QoS）以及事务排序等功能。事务层还负责将数据封装成PCIe事务包进行传输。

• 数据链路层 (Data Link Layer): 位于事务层和物理层之间。数据链路层的主要职责是确保数据包在链路上的可靠传输，包括错误检测和恢复。它通过添加序列号和循环冗余校验（CRC），并使用ACK/NAK协议来保证报文的可靠传递。

• 物理层 (Physical Layer): 这是PCIe协议的最底层。它负责实际的信号传输，包括数据编码（如8b/10b或128b/130b或Flit）、扰码、字节条带化以及链路训练和初始化。物理层提供了PCIe设备之间数据通信的传输介质，并管理链路状态。

三，PCIe设备内的分层

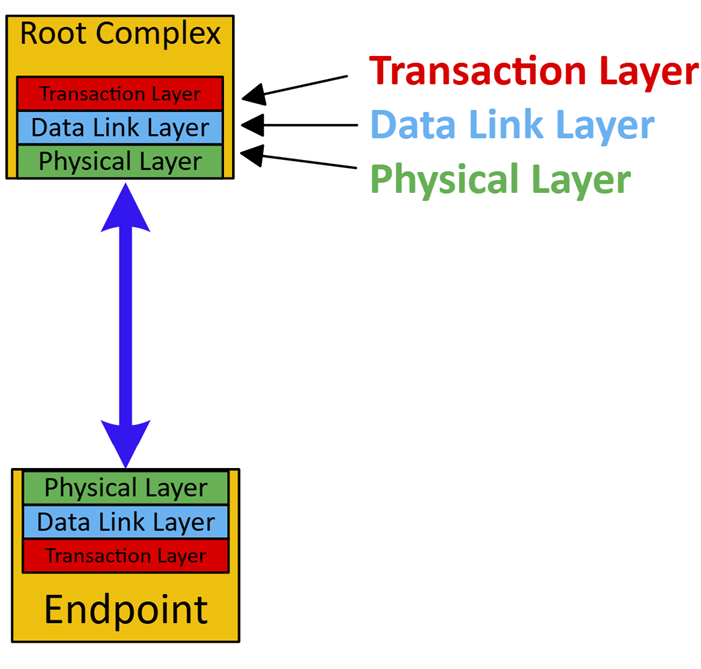

如图是一个Root Complex和Endpoint的分层互联图，两者绿色的物理层相互连接，直接通信，向内部分别到达蓝色的数据链路层和红色的事务层。

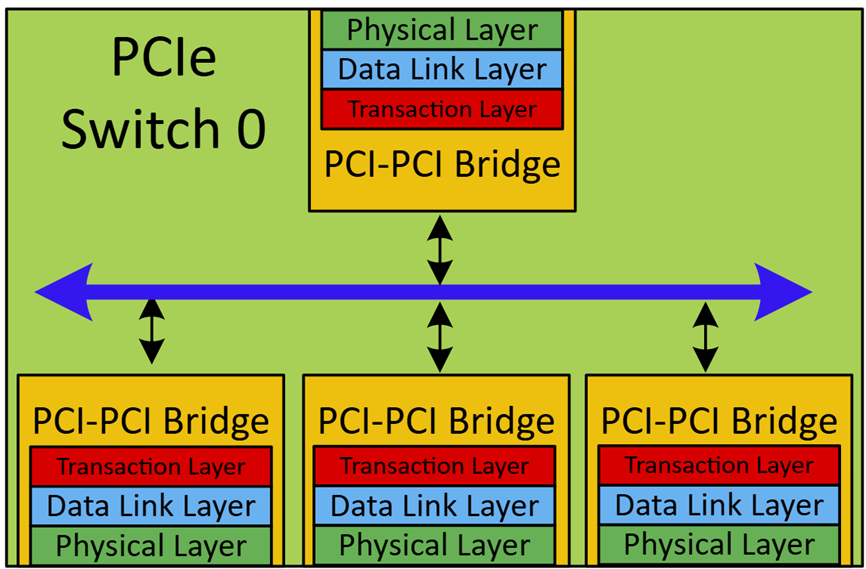

Switch内部有PCI-PCI Bridge，如下图所示，每个PCI-PCI Bridge都可以看作是一个独立的PCIe device，它们都有各自的事务层（Transaction Layer）、数据链路层（Data Link Layer）和物理层（Physical Layer）。如下图所示，所有的PCI-PCI Bridge的port最外层是物理层，中间是数据链路层，内部通过事务层将各个PCI-PCI Bridge互联。

 四，PCIe体系内的分层

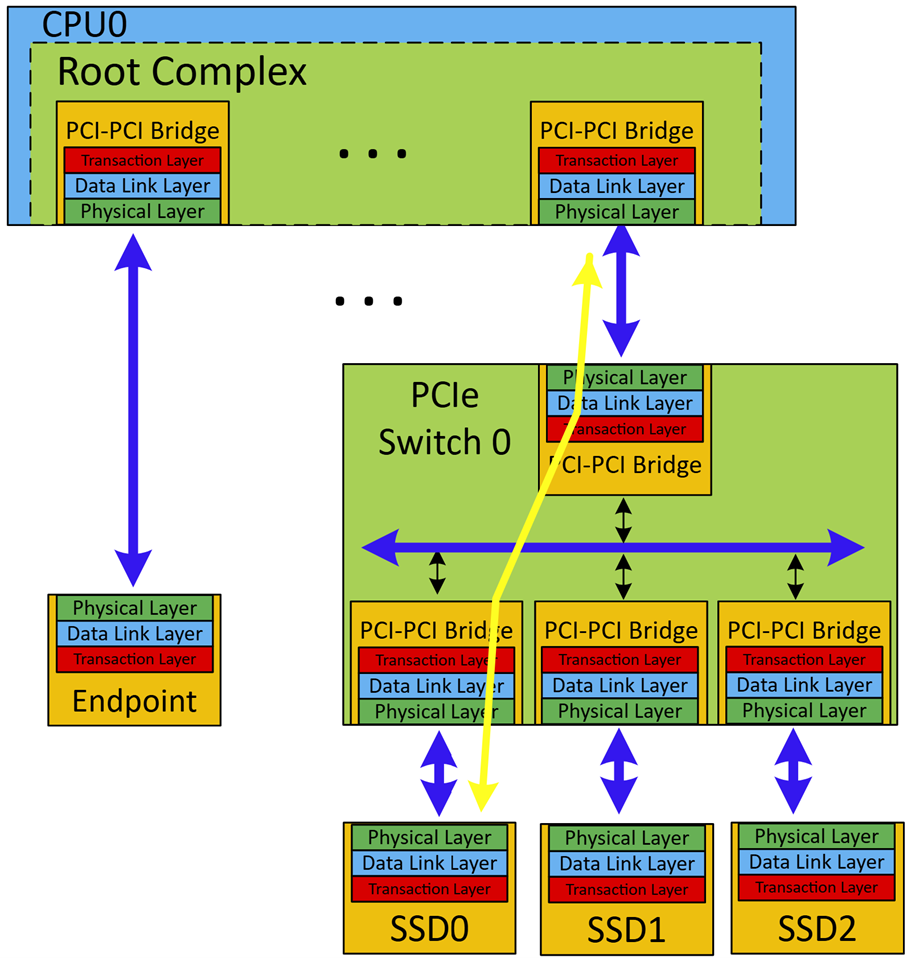

我们将Root Complex，Switch和Endpoint整合到一个体系内，如下图所示。PCIe总线传输的是数据包（Packet），如下图中黄色的箭头。Root Complex要想和SSD0通信，数据包（Packet）必须先穿过downstream Port三层，到达Switch的upstream的三层，Switch将数据包处理后通过内部的PCIe bus传输到downstream port，穿过downstream port的三层，最终到达endpoint SSD0。

五，总结

• 这种分层结构实现了职责的分离，使得每一层都专注于特定的功能，从而简化了设计和实现。

• 各层之间通过明确定义的接口进行通信，上层依赖下层提供的服务，而下层则为上层提供支持。这种紧密的协作确保了PCIe链路能够高效、可靠地完成从高层软件请求到低层物理传输的整个数据通信过程。

简而言之，物理层是数据的“管道”，数据链路层是“管道的守护者”，确保数据安全无误地通过管道，而事务层则是“数据的管理者”，负责数据的生成、解析和传递给应用程序。它们共同构成了一个强大而灵活的通信协议栈。

六，抛砖引玉

PCIe设备内部既然分了四层，那么PCIe数据包packet是怎么四层内相互传输的？PCIe数据包packet传输过程中遵循什么原理？

敬请关注下一篇：《PCIe从入门到精通之六：PCIe数据包packet的神奇之旅》

七，参考文献：

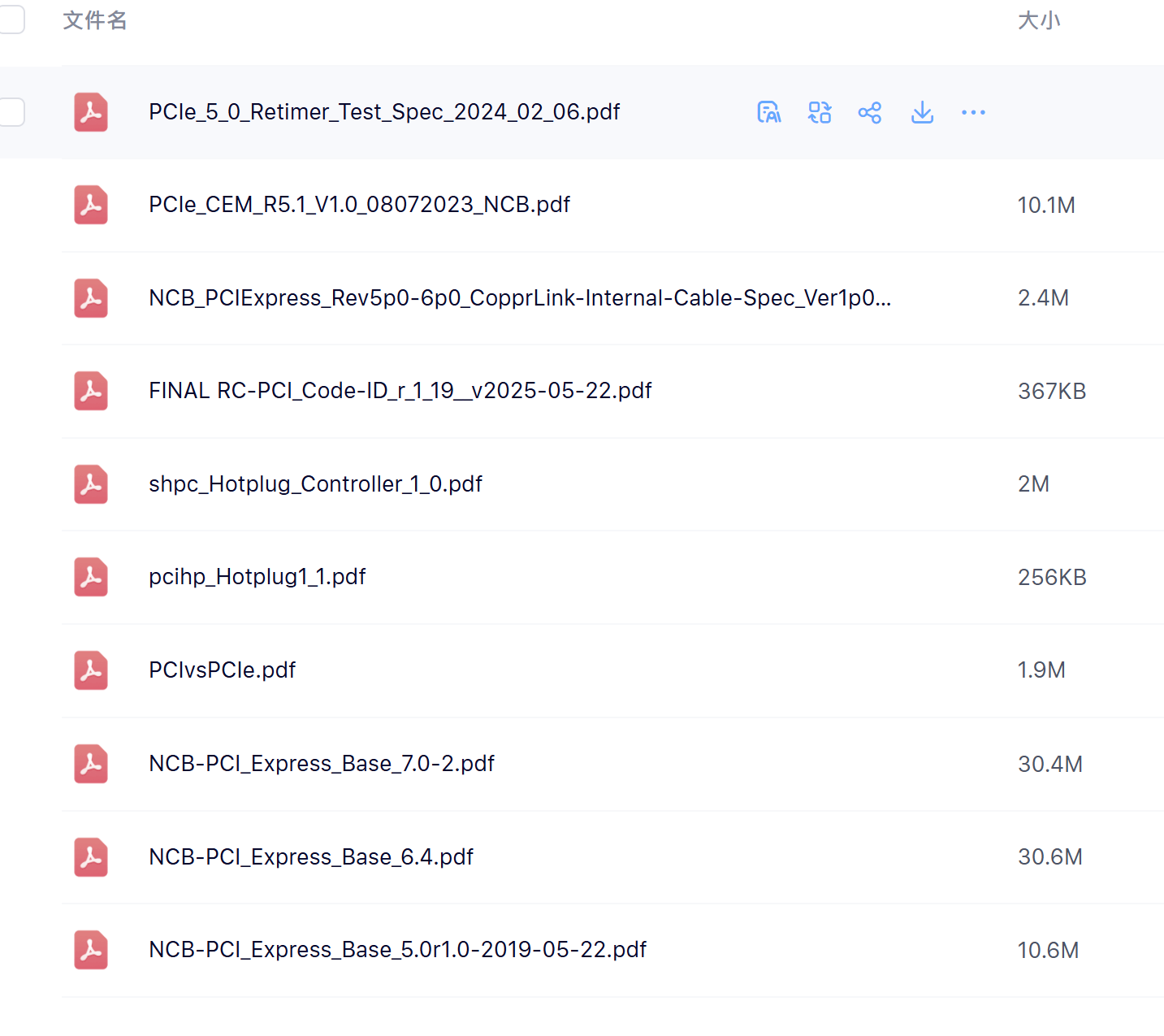

需要以下参考文献（PCIe标准）的朋友，请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载连接。
