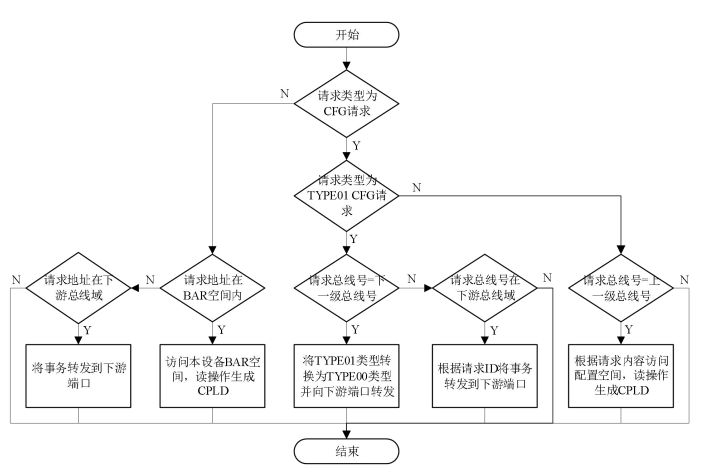

TLP 请求处理子程序流程如图 1 所示。 当请求类型为 MEM 读写请求时使用地址路由的方式。 如果请求地址在此设备 BAR 空间内， 则对 BAR 空间进行读写操作，读操作将生成 CplD， 从对应请求端口的输出端口发出； 如果请求地址在下游总线域，根据请求 ID 的设备号将事务转发到对应的下游输出端口。 当请求类型为 CFG 配置请求时采用 ID 路由的方式。 如果请求类型为 TYPE1 配置请求， 当请求 ID 中的总线号等于配置空间中的下一级总线号时， 表示请求发往连接到该桥设备的下一级设备， 将TYPE1 类型请求转换为 TYPE0 请求转发到下游端口； 当请求 ID 总线号位于下游总线域时， 直接根据请求 ID 将事务转发到下游端口。 如果请求类型为 TYPE0 配置请求，当请求 ID 总线号等于上一级总线号时， 表示请求发送到本设备， 根据请求内容访问本设备配置空间， 读操作将生成 CplD， 从对应请求端口的输出端口发出。

图1 TLP 请求处理子程序流程图
