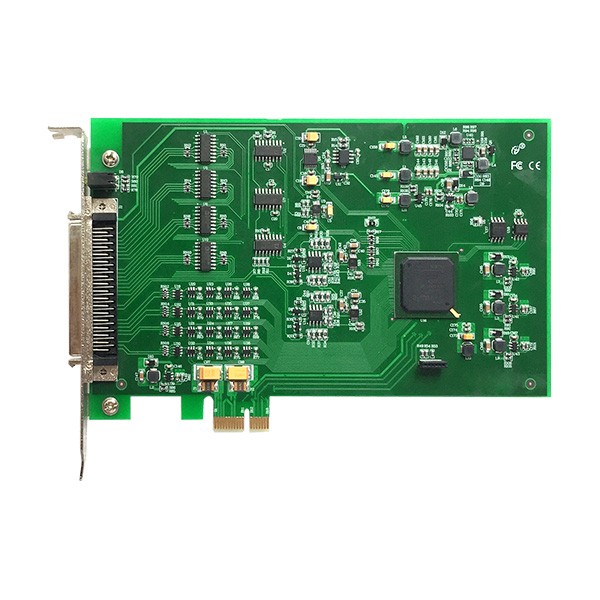

PCIe5621多功能16位数据采集卡,16AD,2路DA,8路DIO,8路PFI,1路计数器
0赞
发表于 2019/1/16 14:22:34
阅读(1609)
PCIe5621 是一款多功能数据采集卡。该板卡提供16路AD模拟量单端输入或8路差分输入,2路DA模拟量输出,8路DIO数字量输入输出,8路PFI功能可编程数字信号,1路32位多功能计数器。
ADC分辨率 | 12位(Bit) | |
输入通道 | 16路单端、8路差分 | |
输入量程 | ±10V、±5V、±2.5V、0~10V | |
采样方式 | 异步采样 | |
校准方式 | 软件自动校准 | |
采样率 | 单通道:最大采样频率为500 KSps 多通道:各通道最大采样频率=500 KSps / 设置的采样通道总数 | |
存储器深度 | 16K字(点)FIFO存储器 | |
采样模式 | 按需单点采样、有限点采样、连续采样 | |
触发源 | 软件强制触发、采样首通道触发(ATR)、数字触发(DTR) | |
程控增益 | 1倍、2倍、4倍、8倍 | |
DA模拟量输出 | 输出通道 | 2路 |
转换精度 | 12位 | |
采样方式 | 同步输出 | |
输出量程 | ±10V | |
转换速率 | 最高100KSps | |
存储器深度 | 16K字(点)FIFO存储器 | |
采样模式 | 按需单点采样、有限点采样、连续采样 | |
DIO、PFI | 通道数 | 共16路:8路静态DIO(P0.<0..7>),8路PFI(PFI<0..7>/P1) |
电气标准 | TTL兼容 | |
方向控制 | 可独立配置为输入或输出 | |
最大输入范围 | 0~5V | |
单通道驱动能力 | ±24mA | |
计数器 | 通道数 | 1路 |
分辨率 | 32 位 | |
计数器功能 | 边沿计数、频率测量/周期测量、半周期测量、脉宽测量、 两边沿间隔测量、编码器、脉冲序列输出 |
