485数据模块在温室大棚种植上的应用

系统概述：

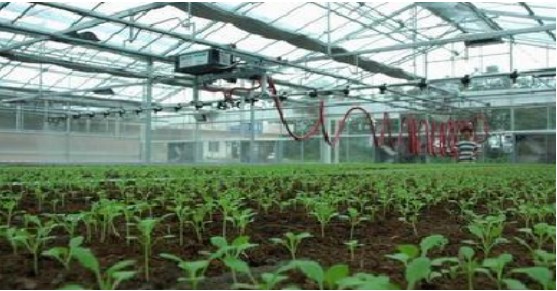

      过去的温室大棚种植多靠人工监管，这不仅需要大量人工定期巡查，调节，实时性也不强，而且难免有疏漏。远程大棚监控系统是一种用于家庭、仓库(厂房、花棚和塑料薄膜大棚)内环境温湿度监控及控制的全自动远程智能调节系统。它通过控制加热器及制冷器(通风)对温度进行自动调节，同时通过控制加湿机及除湿机的工作自动调节环境的相对湿度，使环境的温度和湿度达到适宜的范围。

      某地由于采用了阿尔泰数据测控模块，组建了闭环自动化智能控制系统，为客户的温室大棚蔬菜的自动化监测和远程的管理带来了很大的效率，成本反而降低。阿尔泰产品组建的大棚智能化管理系统造价成本低，为用户组建低成本高效率的智能化管理系统，收效明显。

。

解决方案：

（1）系统总述：

◆ 温室大棚种植由监控室、通信网络、基础设备部分组成。

◆ 监控室：由主机、监控软件组成。

◆ 通信网络：485通信。

◆ 基础设备与数据采集：温湿度传感器、温湿度控制器、伺服电机控制器，阿尔泰数据采集模块

2）基础设备与数据采集

      大棚因有塑料薄膜覆盖，形成了相对封闭与露地不同的特殊小气候。进行蔬菜大棚栽培，必须掌握大棚内环境的特点，并采取相应的调控措施，满足蔬菜生长发育的条件，从而获得上等高产。

    大棚内环境条件：

    1、光照  2、温度：  3、空气湿度  4、棚内空气成分  5、土壤湿度和盐分：

     基础设备主要有传感器和控制器两部分。对于传感器数据可能是数字信号，开关信号，模拟信号，有的会加上信号调理，开关信号和数字信号要转换为TTL的电平，模拟信号要转换为标准的电平。控制器有一个控制端口，直送入阿尔泰测控模块上。通过基础设备而达到自动监测调节农作物环境的温湿度、光照、O2浓度、通风、卷帘升降、滴灌控制、门禁、巡更等参数。

     基础设备支持±10V,±5V,0～10V,0～5V,0～20mA,4～20mA的传感信号和控制信号接口。采用了DAM-3055模拟量输入模块收集温湿度等模拟传感器信号，对开关信号和控制则用了DAM-3028D数字量输入输出模块。

  基础设备有：

     风机控制系统  2．卷帘控制系统  3．滴灌控制系统  4．室内环境数据采集  5．室内   温度湿度控制系统  6．室内灯光控制系统

     这些均通过阿尔泰DAM系列485模块实现测量和控制，信号通过485通信协议线路直接与远程主机相连。

 通信网络

   通信线路采用了485协议，实际大距离大约在1公里左右。

    （3）远程监控室

     基础测控设备通过485总线连接到远程监控室，DAM3210（RS232转RS485）模块连接到主机服务器上，远程监控室在主机上就可以得到大棚内的种植物，环境和设备情况，并随时发出远程控制命令。才用了组态王设计的监控软件，具有实时显示数据，对各个环节控制，存储数据，打印报表，历史曲线数据显示等功能。运行既定程序，设定好上下限，报警参数，运行农业专家和多年种植户经验策略库，在无人看管情况下，实施动态的智能化控制，有效管理。开发系统方便的生成各种复杂生动的画面，可以逼真的反映现场数据。

解决优势：

    综合环境指标监测仪，体积小巧，安装方便，使用方便，精度高，适合在现代化蔬菜大棚内安装使用，有效地解决蔬菜大棚内各项环境指标的监测，新技术对蔬菜大棚的管理起到至关重要的作用，推进设施农业向精品、优异、高效方向发展。
