Altera在 Stratix 10 SoC率先采用四核64位Cortex-A53

0
阅读(6838)


Altera在第10代产品线一改在28nm工艺节点的低调,一次又一次重拳出击,抢占市场先机,抢尽老对手的风头。

Altera6月发布第10代产品路线图(http://blog.chinaaet.com/detail/32967.html )时,对记者一直追问的“采用Intel 14nm三栅极工艺技术的Stratix 10 SoC将采用何种处理器硬核”,三缄其口,发言人只说已有细节,但不方便告诉。

Intel会同意Altera继续延用ARM核吗?业界一直盛传Intel觊觎可编程逻辑市场由来已久,Altera是否可以近水楼台,让Intel开放CPU 核呢?这些问题一直困扰着笔者。

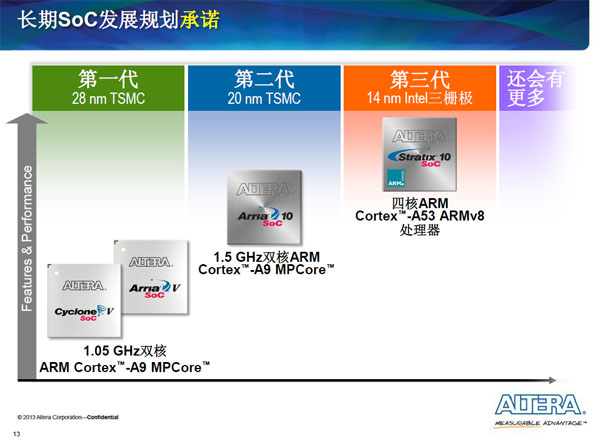

1024日,Altera嵌入式处理器营销资深总监Chris Balough在京揭开了Altera第三代处理器的神秘面纱,Altera Stratix 10 SoC将采用四核64ARM Cortex-A53



Cortex-A53是基于ARMv8架构的Cortex-A50处理器系列产品之一。ARMv8ARM的第一个四核64位处理器架构;基于此架构的处理器产品,ARM将其命名为“Cortex-A50”系列; Cortex-A50处理器系列产品率先推出Cortex-A53Cortex-A57处理器。Altera为什么选用Cortex-A53而不是Cortex-A57处理器呢?

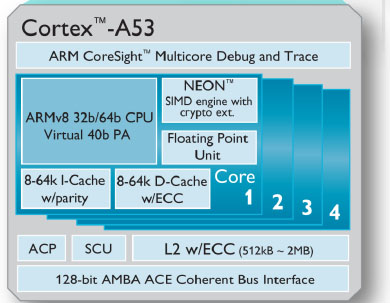

Cortex-A53内部结构



Chris说:“Altera在做产品规划时拜访了大量客户,包括中国的许多客户,发现Cortex-A53Stratix 10 SoC目标市场非常一致,都是面向通信基础设施、企业、数据中心等。大家都一致认为ARM Cortex-A53 处理器是史上效率最高的ARM应用处理器,拥有比Cortex-A57更低的功耗和更高的效率;Cortex-A53的性能、功效、数据吞吐量以及很多先进的特性,非常适用于Stratix 10 SoC。”

采用Intel 14nm三栅极工艺实现Stratix 10 SoC后,其数据吞吐率要比目前市场上性能最好的SoC FPGA ——Arria V高出6倍。Cortex-A53还支持虚拟化、256TB存储、支持ECCL1L2高速缓存等功能。

Cortex-A53还有个特点就是能够运行在32位模式下,软件可以与前一代兼容。如果客户从Altera 28nm 20 nm SoC升级到Stratix 10 SoC,外围设备没有变化的情况下,只需对Cortex-A53虚拟化的分区重新分配资源,无需修改运行在Cortex-A9的操作系统和代码,这样可以保证客户能够平滑地升级。

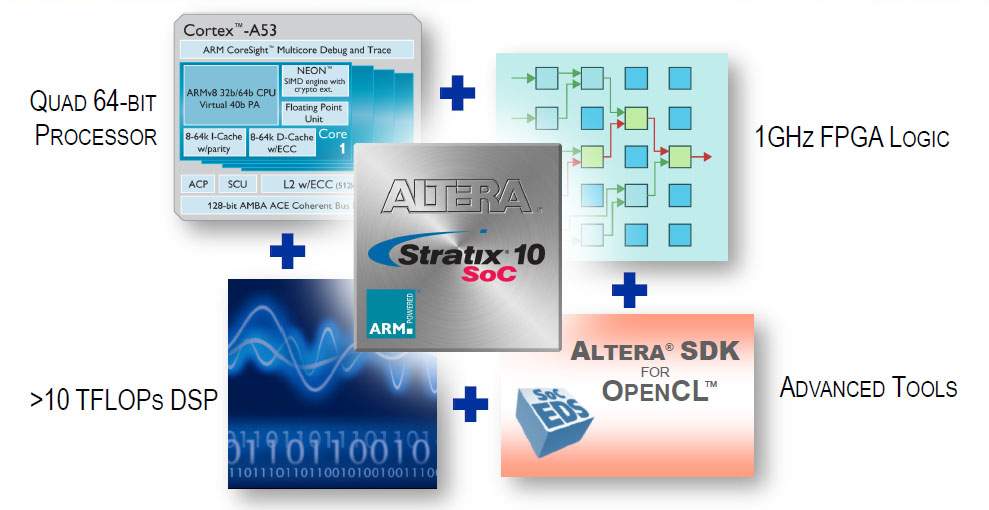

Stratix 10 SoC 内部架构



Chris告诉笔者:“异构计算是未来的主要发展趋势。Stratix 10 SoC集成Cortex-A53、硬核浮点DSP模块、1GHz FPGA模块。硬核浮点DSP模块,可达到10TFLOPS的运算速度。”Chris详细解释了采用硬核浮点DPS模块给工程师带来的帮助:“众所周知,浮点运算DSP范围广、运算精度高,但浮点DSP的浮点运算需用硬件实现,价格昂贵;很多工程师只好用浮点DSP建模,定点DSP实现,以降低成本;采用Intel 14nm三栅极工艺技术实现后,晶体管数量大量增加,实现浮点DSP模块成本不会增加很高,但对工程师帮助很大。”

据悉,Altera Stratix 10 SoC采用Intel 14nm三栅极工艺和增强高性能体系结构,可编程逻辑性能超过了1GHz,内核性能比当前高端28nm FPGA提高了两倍。

对于开发工具,工程师可以采用具有ARM Development Studio 5DS-5Altera版工具包的自适应调试工具——Altera SoC嵌入式设计套装EDS,以及Altera面向OpenCL的软件开发套件,通过OpenCL高级设计语言开发异构系统,从而加快调试周期。

Altera Stratix 10 SoC将于2014年第四季度推出测试样片。

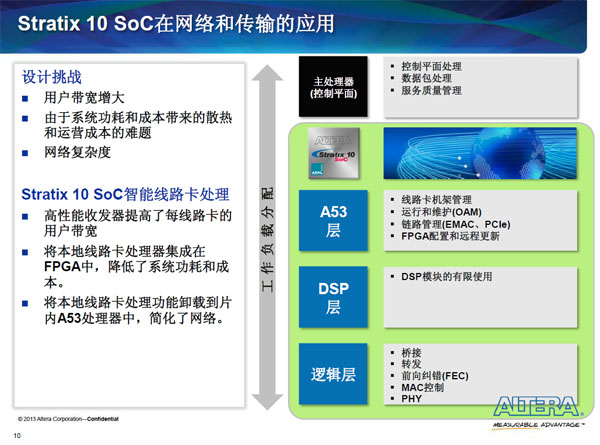

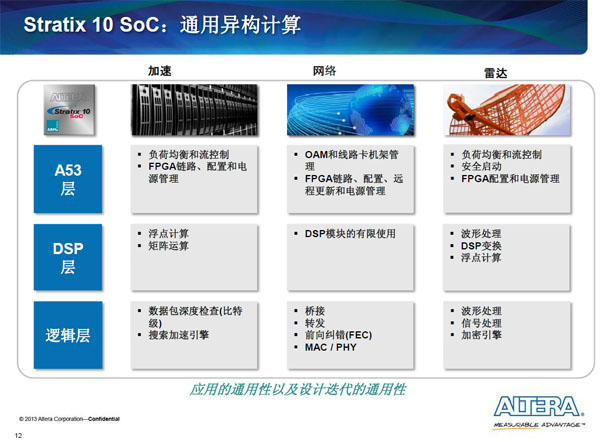

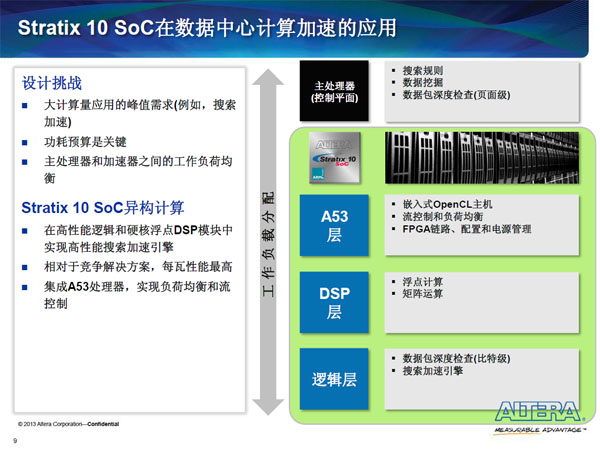

下面列举出Altera Stratix 10 SoC的目标应用。
