榨干OV7725寄存器

OV7725移植官哥的代码,竟然有问题。。。想吐血。。。

无奈,只能自己看手册,上百个寄存器硬着头皮死要命的看。。。。。都是寄存器配置没有顺序,但总得有什么规律可循吧。。。。希望能总结出什么规律。。。

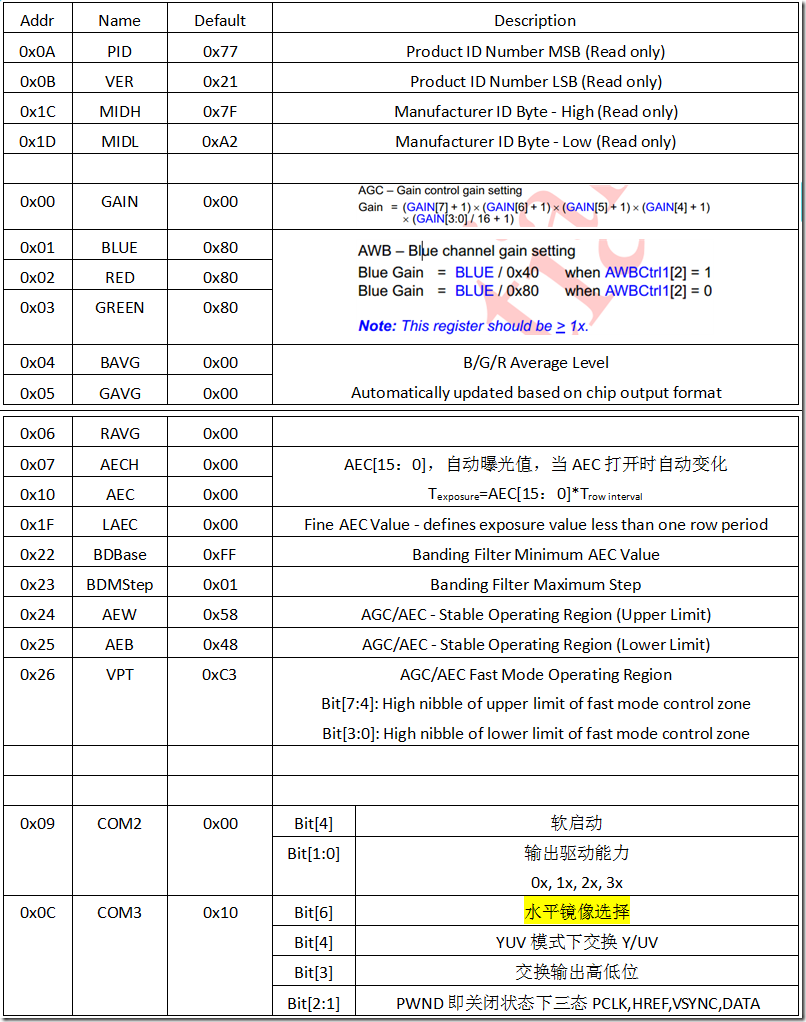

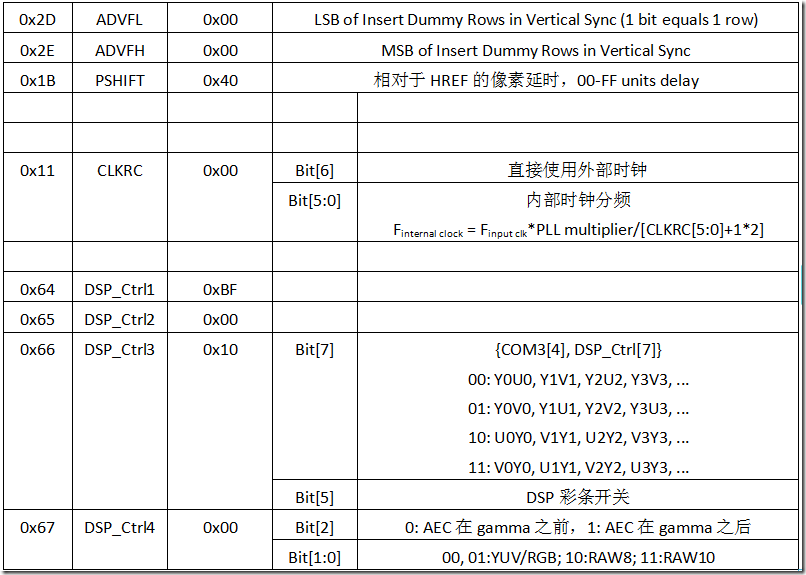

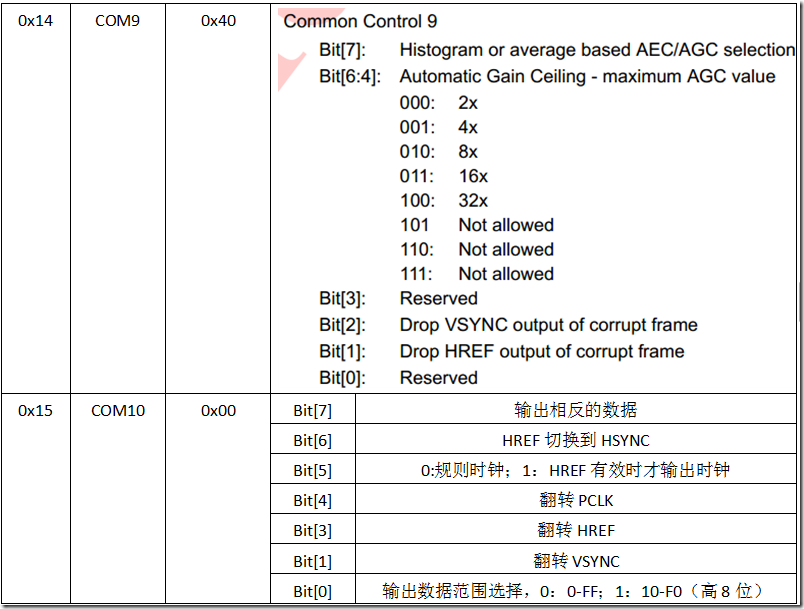

了解了OV7725寄存器,经过n次的测试,修改,调试,完善,OV7725寄存器初始化,总结出来一下几个内容:

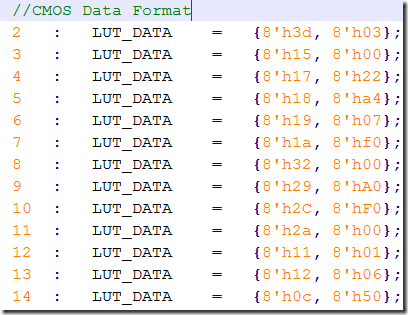

(1)VGA/QVGA模式、图像、时钟的配置

wps_clip_image-25141

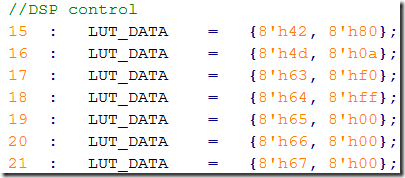

(2)DSP的配置

wps_clip_image-24994

(3)AGC AEC AWB的配置

wps_clip_image-1452

(4)亮度等参数的配置

wps_clip_image-19337

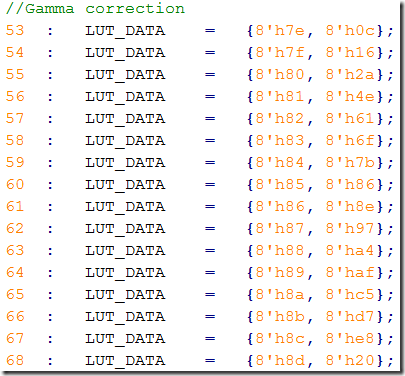

(5)Gamma的配置

wps_clip_image-22833

(6)等等。。。。

wps_clip_image-29426


总之,控制好输出的模式,加上以上功能的配置,OK。。。。

顺便炫耀一下。。。虽然我觉得还不够完美:

wps_clip_image-31799
