续前篇 我非介入式静脉采集系统介绍，本篇开始跟大家讨论算法的实现！！！！

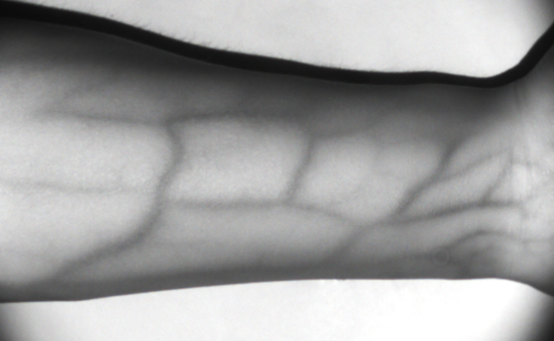

如下图所示，这是我们目前的蓝本：

而我想实现将经脉的纹路与手的边缘提取出来，而其他部分保持不变。。。。

但是我发现难度真的很大。。。：采用Matlab吧基本的算法模拟了一遍：

（1） 二值化算法基本不可能，

（2） 边缘检测倒是可以提取手的边缘，但是对于经脉提取而言，基本没效果。。

（3） 如果继续做增强，那图像容易过曝

（4） 如果做非局部增强，然后考虑二值化。。但非局部比较耗时间。。。

（5） 然后我想边缘检测+二值化来做个融合，但是没有一个好点的效果。。。。。

有一天，有幸认识了本校图像所的一位大牛，跟我讨论了将近2小时，最后他回实验室给我做了一个实验，得到的结果如下所示：

该算法采用的是二维匹配滤波器，可用于血管检测！！虽然目前检测到的静脉，有很多毛刺，但是如果通过平滑处理，可以得到理想的效果。。。。可是崩溃的是，二维匹配滤波器，基本不能用Verilog HDL来实现，也就是说我没法实现实时二值化静脉采集的目的。。。。。

其实，对于图像算法处理而言，我还依然在起跑线上。。对于我采集的原始静脉图像，你们有没有什么好的想法， 比如：

（1） 是否考虑从图像源上，改善图像的质量

（2） 有没有什么OK点的算法，是个HDL流水线n*n来实现！！！

路漫漫其修远兮，一个算法纠结了我一个月了。。。。崩溃。。。。
