为了更好地使用一个自定义IP，正确定义定义它的端口是非常重要的，所以我们需要了解System Generator中封装IP的方法。在这里我们以端口/管脚接口打包法为例，看看这个是如何创建一个可以在Vivado中使用的IP并验证它的。

使用端口/管脚接口打包法的话，Gateway In和Gateway out模块都会被打包成RTL中的端口。为了说明这种模式创建的IP的生成效果，我们首先创建一个简单的模型，并在System Generator输出类型中选择IP Catalog，并勾选Create testbench，如图1所示。

图1 创建打包IP的模型示例

在图1中，还可以点击其中的Setting，自定义所创建IP的版权和版本信息；然后点击其中的Generate，则我们自定义的IP就创建成功了。使用端口/管脚打包的方法，则输出的IP中，输入、输出的名字和Gateway In和Gateway out模块的名字是一致的。

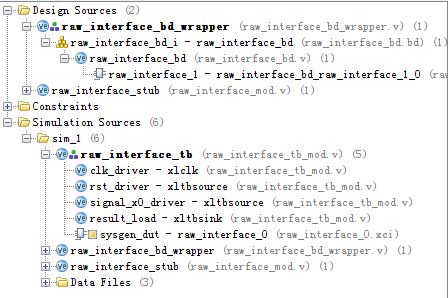

然后我们在资源管理器中打开输出文件所在路径/method1中子目录/ ip_catalog，双击已经生成的Vivado工程.xpr文件；或者直接在Matlab中切换到相关的路径，然后在.xpr文件上点击右键选择open outside Matlab，打开System Gnerator为我们生成的IP调用的示例工程，其工程结构如图2所示。

图2 创建的IP的示例工程结构

         因为我们在图1中的配置里勾选了自动生成测试用例，所以在图2所示的工程结构里，测试脚本也全部自动生成了。然后我们可以在Vivado的设计流程管理器中选择Simulink---Run Simulation，选择行为仿真，如图3所示。

图3 IP验证的仿真结果

         在图3中，在输入和输出的信号上点击右键，选择waveform style，把显示格式改为Analog，这样就能更方便地观测仿真波形了，这也是Vivado自带仿真器相对于ISIM的优势：不需要打开额外的界面，也具有了更多的图形化的功能。

         通过行为仿真，我们验证了System Genertor打包创建的IP。接下来我们可以在Vivado中回到工程管理界面（比如点击一下Project Manager即可），然后点击IP source中对应的IP的名字，就可以在Vivado IP集成管理器（IPI）中看到我们创建的IP的信息了。接下来，我们便可以在Vivado IPI中把它和更多的IP集成在一起，设计功能更加复杂的系统了。

图4 IP信息
