配套51主芯片STC12C5A60S2-----

(畅学电子网  www.eeskill.com  免费在线学习平台，电子工程师加油站)

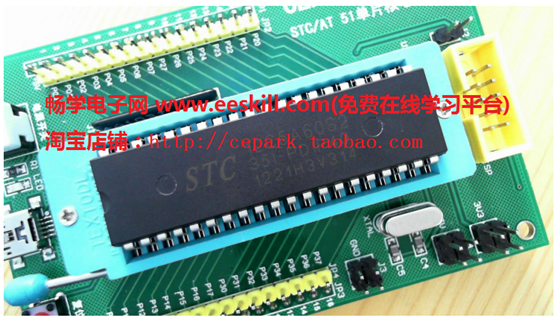

CEPARK 畅学51单片机核心板采用了宏晶公司最新的1T增强型8051单片机，51芯

片选用的是DIP封装的STC12C5A60S2，具有ISP编程功能，完全兼容STC89C52，

AT89S52单片机。

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片

机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速

度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S，

即25万次/秒),针对电机控制，强干扰场合。

--工作电压：5.5v-3.3v

--工作频率范围：0-35mhz，相当于普通8051的0～420mhz

--用户应用程序空间：60k

--片上集成1280字节ram

--通用i/o口36个

--双串口，rxd2/p1.2(可通过寄存器设置到p4.2)，txd2/p1.3(可通过寄存器设置到p4.3)

--工作温度范围：-40-+85℃(工业级)/0-75℃(商业级)

--封装：pdip-40

注意：STC12系列单片机取代传统8051注意事项事项

STC12C5A60系列单片机的定时器0/定时1与传统8051完全兼容，上电复位后，定

时器部分缺省还是除12再计数的，而串口由定时器1控制速度，所以定时器/串口完全兼

容。

增加了独立波特率发生器，省去了传统8052的定时器2，如是用T2做波特率的，请改

用独立波特率发生器做波特率发生器。

传统8051的111条指令执行速度全面提速，最快的指令快24倍，最慢的指令快3倍，

靠软件延时实现精确延时的程序需要调整。

更多信息请查询芯片手册
