上次提到在PWM变换器中需要插入死区时间，是因为器件关闭时存在拖尾效应，关闭的时间往往大于开通的时间，而PWM变换器又一般采用上下桥臂互补的状态，所以要用死区来避免直通造成的短路。

插入死区的方法一般有两种，第一种是控制开关器件驱动电路中的门极电阻（或者改变门极电容等），如图所示。门极电阻和门极上的寄生电容相当于组成了一个低通滤波电路，这样的话改变电阻就可以改变开通电路的时间常数，从而增加开关器件开通所用的时间，使得开通的时间大于关断时间，造成同样的死区效果。这种方法在设计门极驱动电路的时候就可以计算好，合适的话可以直接改变门极电阻。但是缺点也不少，一方面是要增加了额外的旁路二极管，造成了门极寄生电容和电感参数的改变；一方面是电阻的精度不高，且存在参数偏移等，另外电阻的值未必那么合适（如果选择固定规格电阻的话，无法做到可以选取任意值）；另一方面是死区时间无法灵活改变。在早期PWM专用的驱动控制芯片较少的时候，这种方法还是有一定的应用场合的，而且那时候的开关频率因器件的限制也无法做很高，对门极驱动电路的计算参数不是特别敏感。

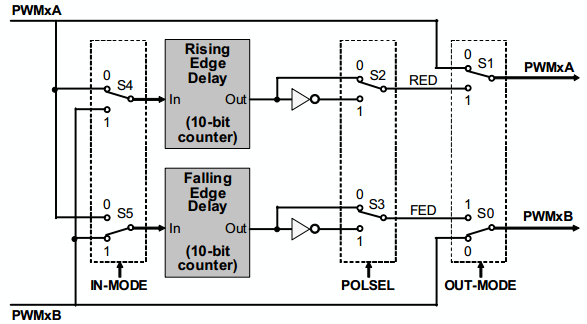

另一种方法则方便的多，就是直接改变脉冲的宽度，比如开通延时，关断正常的方法，就是直接对开通脉冲的上升沿（PWM正逻辑的情况下）进行延时，用触发器和计数器相配合很容易实现。ePWM死区电路的原理框图如图所示。
