【原创】TI C2833x介绍---HRPWM（12）

发表于 2013/12/14 16:20:29 阅读（3165）

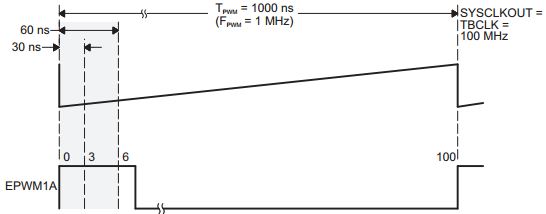

因为MEP的计算、校正等需要一定的时钟周期，所以在PWM开始产生之后，MEP并不能立即作用在传统的PWM波形上对其进行校正。在不启用SFO对MEP的预定标因子进行实时校正的话，在传统PWM开始产生之后，MEP需要等待3个系统时钟周期才能开始起作用；如果启用了SFO校正的话，则需要6个系统时钟周才能使用MEP。以系统时钟为100MHz，PWM开关频率为1MHz为例，可以用下面的图说明占空比范围受到的限制。

因为MEP的作用时间要之后3个或者6个系统时钟周期（30或者60ns），所以MEP的作用范围在占空比很低的时候收到了限制。以上图中为例，如果传统的PWM波形在这个开关周期内占空比小于3个或者6个系统时钟周期，则MEP无法对其进行任何校正，原理不难解释，因为MEP还未开始工作，相当于HRPWM在这段时间内还未起作用。当然这样的情况在实际系统里是很少见的，例如在逆变器输出电压控制的应用里，只有在期望的输出电压靠近过零点的时候PWM占空比才会非常的小；如果把这么小的占空比作为额定状态，显然是对DSP和MOSFET等资源的浪费。

为了更方便地对最小的占空比限制进行快速查找，把常用的数据列举出来，如下表所示（仍以系统时钟为100MHz，PWM开关频率为1MHz为例）：

PWM开关频率（kHz）	不使用SFO：3个SYSCLOCKOUT延时(%)	使用SFO：6个SYSCLOCKOUT延时(%)
200	0.006	0.012
400	0.012	0.024
600	0.018	0.036
800	0.024	0.048
1000	0.03	0.06
1200	0.036	0.072
1400	0.042	0.084
1600	0.048	0.096
1800	0.054	0.108
2000	0.06	0.12
