【原创】TI C2833x介绍---HRPWM（17）-HRPWM的寄存器
0赞

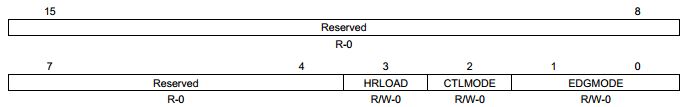

HRPWM的寄存器并不多，所以除了SFO库的使用需要花点时间了解以外，寄存器的配置是比较容易的。首先看它的配置寄存器HRCNFG。HRCNFG是EALLOW保护的，它的各个位的含义是：
|
位 |
名称 |
值 |
含义 |
|
15-4 |
Reserved |
|
这么多都是保留位，看来以后的升级版本可以加入很多的功能 |
|
|
HRLOAD |
|
映射模式选择：决定了使用哪种时间事件来把CMPAHR影子寄存器中的值加载到实际的寄存器中。这种选择只在CTLMode=0时才有效。此外，这里选择的时间事件要和ePWM中的配置保持一致，即与比较寄存器CMPCTL的[LOADMODE]位一致。为了方便参考，列出CMPCTL [LOADMODE]的含义： LoadMode 00： CTR=0时加载比较器的值 01： CTR=PRD时加载比较器的值 10：同时包含了上面的两种事件，所以不适用于HRCNFG的HRLOAD位 11：冻结状态：即不管什么时间事件都不会加载比较器的值，显然它与HRCNFG的HRLOAD位也是不兼容的 |
|
0 |
CTR=0，即计数值为0时加载CMPAHR的值 |
||
|
1 |
CTR=PRD，即计数值=周期值时加载CMPAHR的值 |
||
|
2 |
CTLMODE |
|
控制模式：选择是由CMP还是TBPHS来控制MEP |
|
0 |
由CMPAHR(8)寄存器来控制PWM波形的边沿（周期控制模式）（上电复位后的默认值） |
||
|
1 |
由TBPHSHR(8)寄存器来控制PWM波形的边沿（相位控制模式） |
||
|
1-0 |
EDGMODE |
|
边沿控制模式：决定MEP对PWM边沿的控制方面 |
|
00 |
MEP校正功能被禁用（复位后的默认值） |
||
|
01 |
MEP控制PWM波形的上升沿 |
||
|
10 |
MEP控制PWM波形的下降沿 |
||
|
11 |
MEP控制PWM波形的两个边沿 |
