【原创】飞思卡尔MC56F823XX/7XX数字信号控制器及其塔式开发系统

发表于 11/11/2013 9:17:48 PM 阅读（3072）

我在之前的一篇博文里面转发了一篇关于飞思卡尔推出MC56F823xx/7XX芯片的新闻稿，今天我们来详细看一下这款芯片，并在这里发起一个diy活动，自己做一块开发板及其开发工具，只要参与的朋友达到二十人就立即执行。

这款芯片的设计定位是一款低功耗、紧凑型、低成本芯片。我们看飞思卡尔给出的器件性能列表，封装主要有两种QFP和QFN。主频可以达到100Mhz。工业级芯片工作温度-40至105摄氏度，齐全的通信接口。

MC56F823xx/7xx是一款低功耗DSP MCU系列产品，在运行时功耗极低。它采用紧凑型5 x 5 mm封装，具有优异的性能、精度和控制特性，适用于高效数字功率变换(MC56F827xx)和高级电机控制(MC56F823xx)应用。MC56F827xx包含各种先进的高速、高精度外设，如分辨率达312微微秒的高分辨率脉宽调制(PWM)，两个内置PGA采样功能的12位高速模数转换器(ADC)，工作在12位模式时，每秒采样(MSPS)高达125万。速度更快的应用专用控制回路通过一个支持单周期数学运算、小数计算和并行移动的32位DSP内核驱动。

特性

由于减少了功率损耗，低功耗运行可实现更高的系统效率
5 mm x 5 mm封装方式有助于空间受限的应用实现紧凑型PCB设计，同时还提供所需的精度和控制。
50/100 MHz 32位内核可为高级能效和电机控制应用提供所需的数学运算功能。
支持单周期数学运算、小数运算和并行移动，可提高性能，实现更紧凑、更快的控制回路
带312微微秒分辨率的高分辨率PWM，可实现更高的切换频率，降低了成本并提高了效率。
两个带1.25 MSPS分辨率的12位高速(HS) ADC，可通过减少输入值抖动来增强系统精度。
16 KB至64 KB闪存可为关键数字功率和电机控制应用提供所需的可扩展性。
可与MC56F84xxx和MC56F824x/5x系列实现引脚兼容，支持更强大的性能和外设可扩展性
5V容错I/O可提供设计灵活性，并降低系统成本
直接存储器存取(DMA)控制器可减少内核中断，增强性能。
4个模拟比较器，内置6位数模转换器(DAC)高速系统事件识别和PWM输出紧急关闭功能
存储器保护功能可限制用户接入专留给超级用户访问的关键位置和外设，从而提高了系统安全

MC56F827XXRM.pdf

MC56F827XXDS.pdf

MC56F823XX.pdf

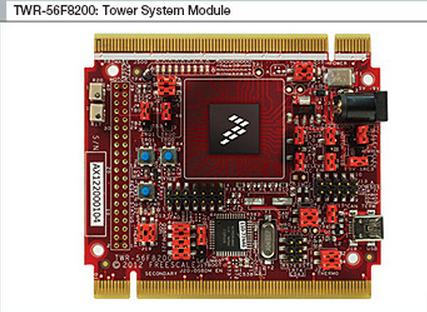

飞思卡尔为这个系列的芯片提供了一个塔式开发系统的参考设计TWR-56F8200,TWR-56F8200是一个独立开发板，非常适用于电机和数字功率控制应用。TWR-56F8200可以与塔式系统外围板一起使用，其中包括LV3PH电机控制套件(TWR-MC-LV3PH模块)。这些模块包括MC56F82748 DSC，它预装的应用程序可演示ADC和FIR滤波器应用，它可以感知模块四角的热量。另外还有其他演示应用程序、详细的说明和软件可以向您展示如何用LV3PH电机控制套件驱动3相BLDC电机。
