iTOP-4418开发板预装 Android4.4.4 系统， 支持9.7 寸、7 寸、4.3 寸屏幕，操作流畅；4418完美兼容八核6818处理器，独家提供1GB和2GB内存版本，核心板支持电池管理，充放电电路与电量计，板载千兆以太网，3G,GPS,WIFI蓝牙，陀螺仪等模块。

Android4.4.4 系统操作应用实例。部分功能需要相应配套硬件，烧写对应的

镜像才能测试。

系统基本功能

1. 开机

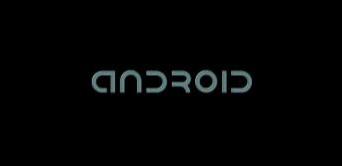

开发板接通电源，并按下电源开关，系统即启动，在启动过程中，系统会显示下图中的开

机画面，它们分别是 Android系统启动时的 Logo 画面：

最后会显示如下解锁画面：

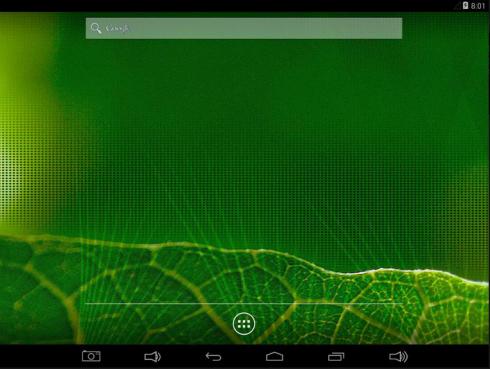

解锁后进入下图所示界面，点击正下方圆圈按钮可以进入 Android界面。

2.音量调节

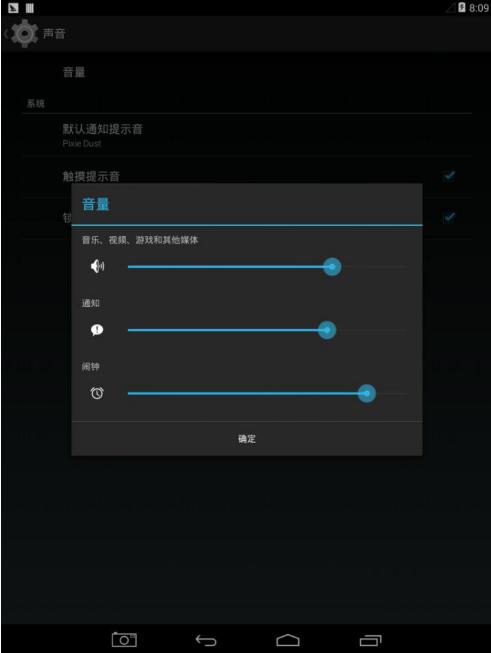

同样在系统‘设置’里进行操作，如下图所示：

用户也可以通过开发板上的按键，Vol+和Vol-来调节音量。如下图所示：

3.亮度调节

操作方法和您使用手机或者平板的方法基本一样，通过按键来控制，如上图。

对于‘暴风影音’等视频播放软件，可以通过在屏幕上滑动等方式调节亮度；除此之外，

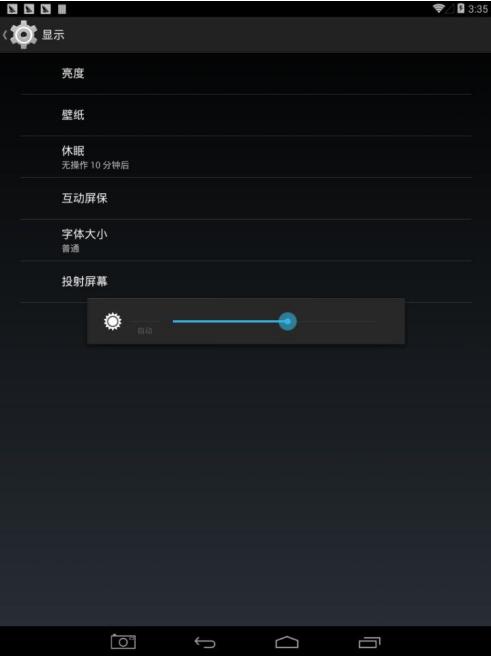

在 Android中可以通过系统‘设置’来调节亮度，如下图所示：

4.USB和OTG功能

连接 U 盘

当插入 U盘以后（底板上 3 个USB 接口都可以插入 U 盘），如下图所示：

使用 ES 文件浏览器就可以找到对应的 U 盘。如下图所示。

鼠标及键盘

USB2.0 鼠标和键盘都可以支持。

在 USB HOST 接口连接鼠标或键盘，Android系统会自动识别，对于没有购买触摸屏，使

用 HDMI显示器的用户，这是个很好的选择。

将开发板当做平板与 PC 相连

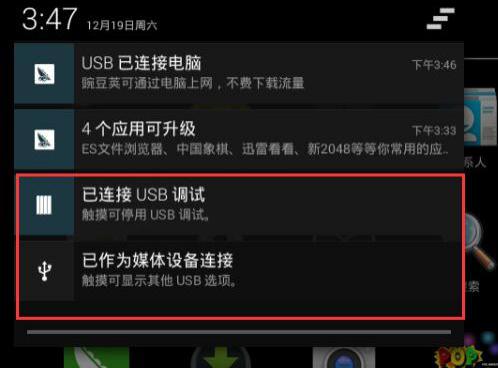

将开发板的 OTG接口和PC 机的USB 接口相连，在 Android桌面的右下部分状态栏将出

现相应提示，如下图所示：

5.网络设置和连接

WIFI 连接

默认支持。

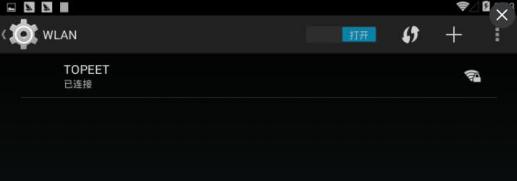

WIFI功能需要在系统‘设置’里打开，连接方法和智能手机一模一样，如下图所示，已经

连接。

有线网（RJ45）

默认支持。需要通过一根网线与 PC或路由器相连。

通过一根网线，连接这个 RJ45 接口到PC 机的网口或者路由器，或者到另外一个开发板，

可实现有线以太网络通讯。网线连接以后，两台机器的 IP地址要设置在同一个网段，即同一个子网，这样双方就可以通讯了：

至此，上层应用可以通过socket 协议实现端到端的数据通讯，完成各种网络应用。

网络接口芯片采用DM9621,其中已经包含了 MAC和 PHY部分。

下面是设置 PC机和开发板以太网的例子：

1)设置PC 主机 IPV4地址为 192.168.1.2（IP 地址可以根据实际情况选择）

2)连接开发板和主机的串口，网口，启动开发板，系统启动后，设置Android 的IP 地址

和主机在同一个网段，例如，在串口中输入：

ifconfig eth0 192.168.1.130 （IP 地址可以根据实际情况自行确定）

测试以太网连接，在串口中输入：

ping 192.168.1.2（开发板 ping PC）

或者在 PC的 cmd窗口中输入：

ping 192.168.1.130 （PC ping 开发板）

然后可以看到 ping命令执行的结果。

开发板连接路由器例子：

ifconfig eth0 192.168.1.130 netmask 255.255.255.0 up

route add default gw 192.168.1.1 dev eth0

setprop net.dns1 192.168.1.1

浏览网页

参考本章使用 RJ45 或者WIFI 连接网络后就可以上网了。

如下图所示：

6.多媒体

电影音乐

默认支持。需要使用一个 TF卡或者通过网络在线视频。

拷贝视频文件到 TF卡后，将卡插入开发板的TF 卡插座，使用暴风影音播放器，就可以观

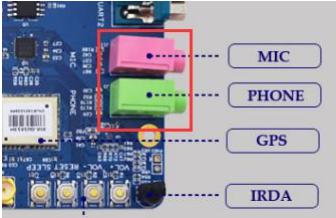

看影片（具体方法参考您智能手机TF 卡或者平板TF 卡使用方法）。这时需要连接耳机，注意不同颜色的接口分别对应耳机的听筒和麦克，如下图所示：

在线影音需要上网。

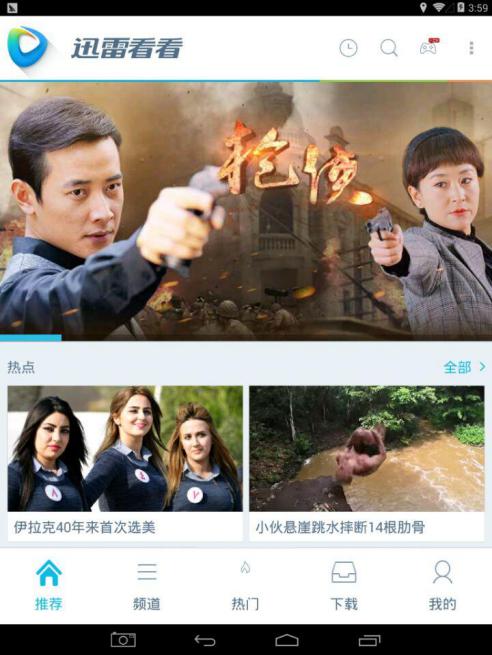

如下图所示，使用自带的迅雷看看：

7.摄像头（选配）

开发板默认支持摄像头接口。

摄像头接口是一个 20PIN 的双排插针，注意防呆箭头，可以和迅为提供的500M 摄像头模

块相连接，如下图所示：

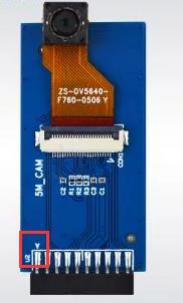

摄像头模块外观，如下图所示：

8.声卡的内外放设置

这实际上就是耳机和喇叭输出的选择切换，可以通过命令行来实现。用户在超级终端中输

入以下命令即可实现内放和外放的切换。（如果对超级终端的使用不熟悉，可以在了解了第三章之后再来手动测试）

1）使用耳机输出

现在程序默认使用的耳机，使用耳机输入下面的命令：

tinymix 4 127

tinymix 5 1

tinymix 39 1

tinymix 46 1

2）使用外置的喇叭：

在串口输入以下命令：

tinymix 6 127

tinymix 7 1

tinymix 39 1

tinymix 44 1

2.4.5 GPS功能（选配）

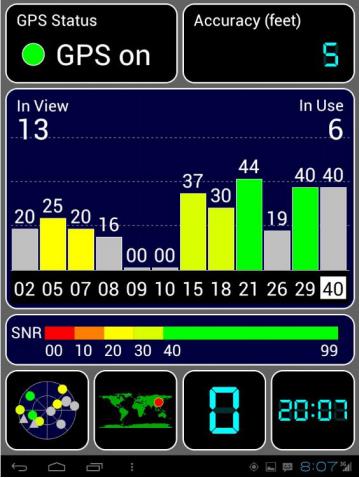

GPS 测试需要到室外空旷的地段，测试前应装上对应的 GPS 天线，需要安装一个第三方的

GpsTest.apk，然后点击并运行，查看搜星结果；如果安装凯立德等软件，可实现 GPS 导航等

功能，搜星速度也足够快，十分好用，如下图所示：

以上为室内靠窗测试效果图，室外可以达到 10 颗星以上。

2.4.6 游戏性能

用户可以使用 TF卡或者 WIFI安装相应 3D 测试软件。

如下图所示，是自带的象棋小游戏。

9.蓝牙功能

迅为的 wifi 模块和蓝牙模块是一体的，因为该模块同时支持 WIFI和蓝牙，可以使用蓝牙

功能和其他支持蓝牙的设备进行文件传送。

硬件资源、接口

1. 4418开发板-核心板

S5P4418 核心板可以无缝支持核心系统S5P6818，并保持底板设计不变，将兼顾更高端

的应用领域，为项目和产品提供更好的灵活性以及可伸缩性。

核心板参数列表

CPU ARM Cortex-A9 四核 S5P4418（S5P6818）处理器

主频 S5P4418 四核处理器，主频 1.4GHz；S5P6818 八核处理器，主频1.4GHz

尺寸 50mm*60mm

高度 核心板连接器为1.5mm

内存 1GB DDR3(2GB 可选

存储 4GB EMMC（16GB 可选）

电源管理 AXP228，支持动态调频，超低功耗

工作电压 直流5V 供电

系统支持 Linux、Android 等系统

引角扩展 4418 功能全部引出，四组连接器共 320 个PIN脚

运行温度 -25℃至+80℃

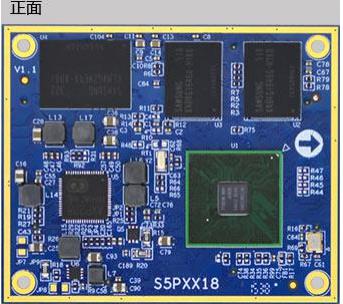

核心板正面，如下图所示。

核心板背面如下图所示。

带简易锁定机构、 镀金工艺 插拔次数达到3000 次 使用环境温度： -55℃-85℃ 绝缘电阻：

1000MΩ以上（初始） 接触电阻：90mΩ以下

2. 4418开发板-底板硬件描述

底板尺寸：125mm * 190mm

POWER：电直流电源输入接口，5V/2A 电源输入

SWITCH：电源开关

DIP SWITCH ：3 位拨码开关

A/D： 1路

JTAG接口： 1个

CAMERA 接口： 1个（可支持 500 万摄像头）

GPIO/CAN/RS485 ：1路 CAN 1 路RS485 接口

User Key： 4个功能按键

IRDA ：1个红外一体化接收头

MIC： 支持MIC输入

PHONE： 支持耳机输出

串口： 2个串口

USB Host： 3路 USB Host,支持 USB2.0 协议

TF Card： 1个标准 TF卡接口

3G 模块： 中兴3G 模组，WCDMA 制式

WIFI 模块： 支持

GPS 模块： 支持

网口 ：千兆以太网接口

LCD接口：2路 LVDS 接口, 1 路 RGB 接口

MIPI 接口：1路接 MIPI 接口的屏幕

HDMI 接口： 标准HDMI v1.4，1080p 高清分辨率输出接口

USB OTG ：1路 USB OTG 2.0

RTC座： 1个

多媒体编码： 支持H.263 H.264 MPEG 等多种音频格式
