外设使用Tips之MSCAN接收ID滤波器设置

0
阅读(389) 评论(0)

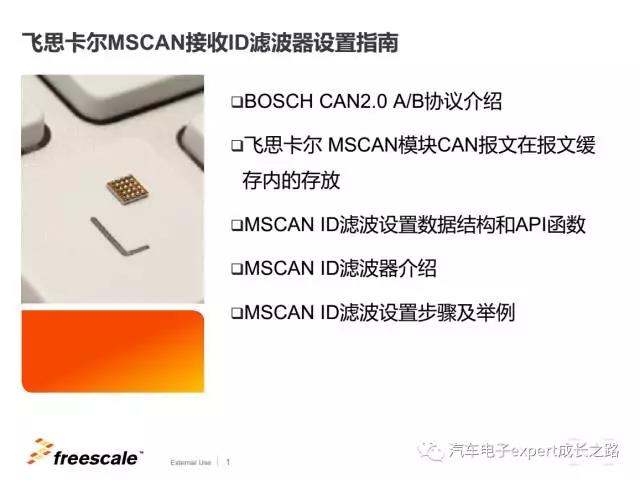

今天给大家分享之前我写的《飞思卡尔MSCAN接收ID滤波器设置指南》。

本指南适用于所有使用飞思卡尔MSCAN模块的单片机,包括S08DZ、 S12(X)、 MagniV S12Z以及KEA系列汽车MCU。
