S32DS 使用 tips--工程属性配置(编译选项和C编译器、汇编器及链接器设置)

0
阅读(1343) 评论(0)

内容提要

引言

1. 如何打开S32DS应用工程的属性设置

2. 设置Cross Settings

2.1 配置Create flash image

2.2 配置print size

3. 配置Target Processor

4. 配置Standard S32DS C Compiler(C编译器)

4.1预处理器设置(Preprocessor)

4.2 包含路径(Includes)

4.3设置优化等级(Optimization)

4.4 配置调试信息(debugging)

5. 配置Standard S32DS C Linker(C链接器)

5.1 添加/设置链接文件

5.2 添加用户库

6. 配置Standard S32DS Assembler (汇编器)

总结


引言

        本文详细介绍S32DS应用工程的工程属性配置,包括汇编器(Assembler)、C编译器(Compiler)、链接器(Linker)以及编译器所使用的C标准库、链接完成后输出Flash编程文件格式和memory使用统计结果的配置。

1. 如何打开S32DS应用工程的属性设置

        在工程管理器(Project Explorer)中选中工程,右键-->Properities或者快捷键Alt + Enter;


        Tips:同一个可以有多个编译目标(Bulid Target),不同的编译目标可以设置不同的属性配置

2. 设置Cross Settings

勾选使能两个比较有用的工具

    −Create flash image-->生成编程文件工具使能

    −Print Size-->控制台打印编译链接输出结果大小


2.1 配置Create flash image

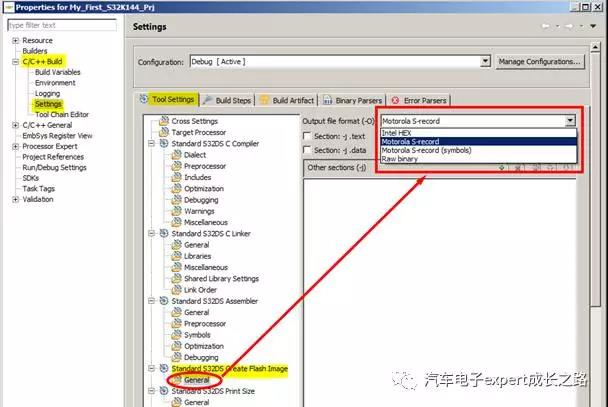

        通过配置Create flash image,我们可以控制编译结果elf生成的编程文件Output file format(输出文件格式)

        -Motorola S-record-->摩托罗拉S19文件

        -Intel HEX-->英特尔HEX文件

        -Raw binary-->二进制BIN文件


         Tips:设置输出文件格式为Motorola S-record,重新编译生成的S19文件其文件名后缀默认为.srec而非.s19,所以需要手动修改其后缀为.s19才能被某些编程器或者软件工具识别。

2.2 配置print size

        −Size Format-->Berkely/SysV

        −HEX-->输出16进制结果/十进制结果

        −Show totals-->输出总大小

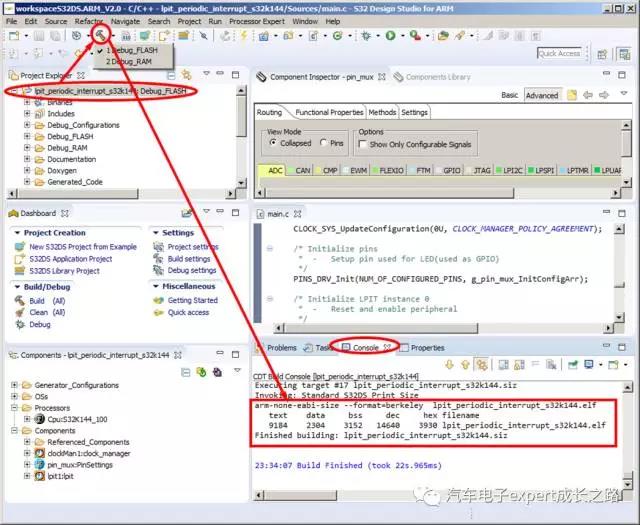

        配置使能print size之后重新编译S32DS应用工程,编译结束后将在其控制台(console)会输出编译结果所占RAM和Flash的大小统计结果:




其中:

    RAM size = .data + .bss(不包含堆栈(heap and stack)大小)

    Flash size = .text + .data

上述编译结果的S19文件(S19文件中只包含要下载到Flash的代码和数据)结果如下:

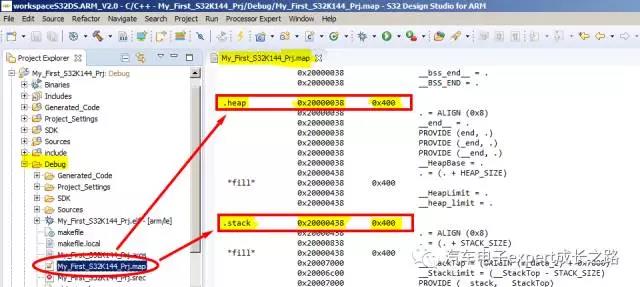

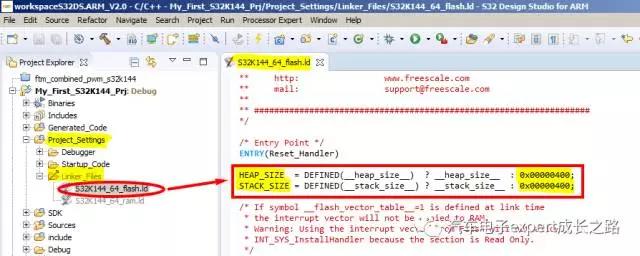

    Tips:heap和stack的大小可以从工程的链接文件(.ld)或者编译结果map文件中获得:



3. 配置Target Processor

        用于设置工程目标MCU内核处理器配置选项

            -内核架构(Architecture)

            -大小端(Endianess)

            -Float支持(Float ABI)

            -FPU支持(FPU Type)

            -非对齐访问(Unligned access)

            -C标准库(Library support)


        Tips:工程创建好了之后还可以通过工程属性的Target Processor对目标MCU的处理器选项进行重新配置,使能FPU硬件加速,选择不同的C标准库,从而实现优化。

4. 配置Standard S32DS C Compiler(C编译器)

4.1预处理器设置(Preprocessor)

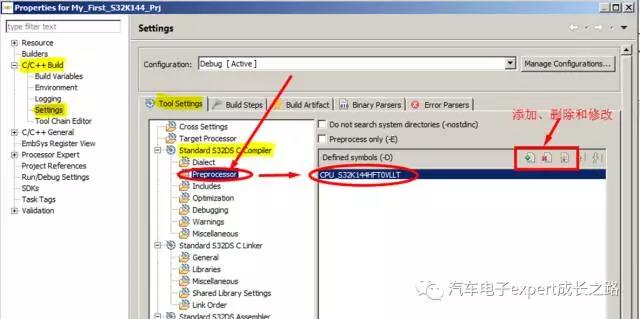

        在此可以添加全局宏定义/标志,对整个工程的.c和.h文件起作用

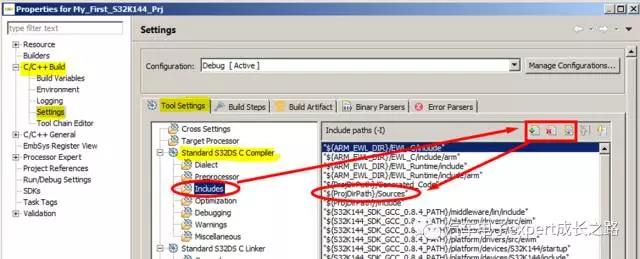

4.2 包含路径(Includes)

        添加C编译器可以访问的路径,所有需要编译的.c和.h文件所在的目录都必须在此添加,编译的时候才能找到相应的文件


        Tips:a. 新建工程是创建的目录都默认添加到Includes下了,但用户自己创建的目录,不会自动添加,必须手段添加,否则编译的时候会报找不到文件的错误;

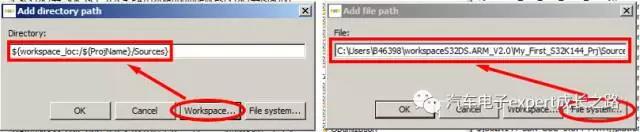

        b.推荐添加相对路径(通过Workspace选择添加),绝对路径(通过File system..添加)在其他电脑上不一定能正常工作:

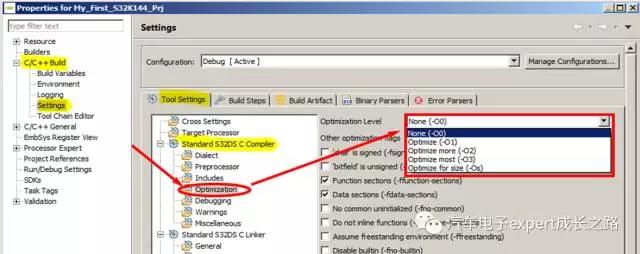

4.3设置优化等级(Optimization)

    -None(-O0):无优化,推荐使用

    -其他优化等级:需要客户自己测试保证优化结果的正确性


4.4 配置调试信息(debugging)

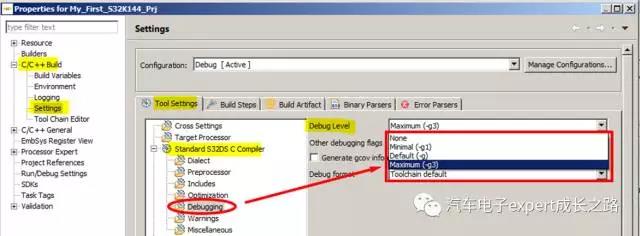

        通过配置调试等级设置(Debug Level)可以选择elf文件中所包含调试信息的多少:

    -等级越高elf文件中包含的调试信息越丰富,推荐使用Maximum(-g3)

    -该设置不影响最终Flash编程文件的大小,仅影响elf文件的大小


5. 配置Standard S32DS C Linker(C链接器)

5.1 添加/设置链接文件

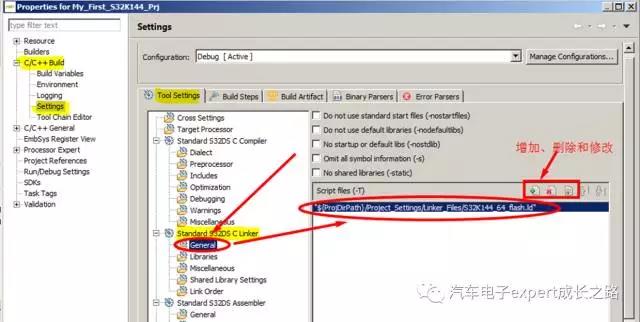

        −在通用(General)中添加/设置工程的链接文件,同一个工程目录下可以有多个链接文件,具体某个编译目标使用哪一个链接文件选在在此指定,默认新建S32DS工程的编译目标Debug/release-->S32K144_64_flash.ld,Debug_RAM-->S32K144_64_ram.ld,用户也可以使用其他的链接文件,完成对memory的个性化定义。

    •推荐添加相对路径

    •绝对路径在其他电脑上不一定能正常工作




5.2 添加用户库

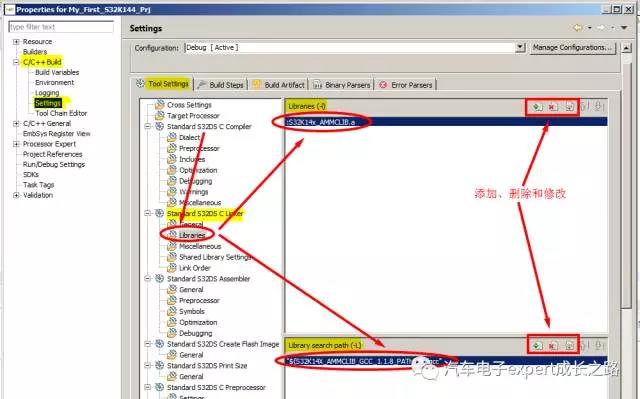

        如果在应用工程中需要使用到用户库(比如算法库,驱动库等),比如我们的AMCLIB.a这个电机驱动库,则需要在Libraries选项中配置相应的.a库文件和库文件及头文件搜索路径:

        •推荐添加相对路径

        •绝对路径在其他电脑上不一定能正常工作

        •引用的库和相应的API定义头文件必须也同时添加到工程目录下在可以正常调用





6. 配置Standard S32DS Assembler (汇编器)

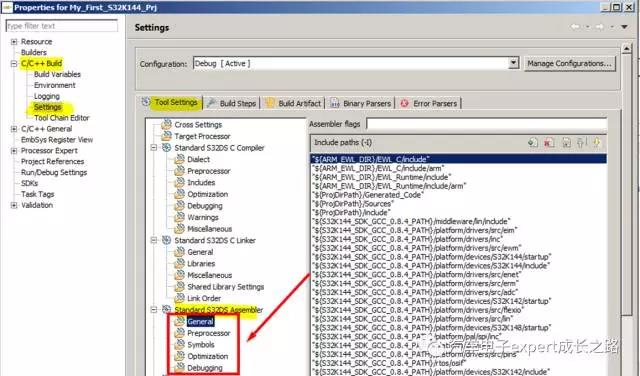

与C编译器类似,提供针对汇编代码的:

    • General:添加文件路径

    • Symbols:全局符号定义

    • Optimization:优化等级设置

    • Debugging:调试信息配置



总结

        嵌入式应用工程开发,从用户输入的汇编和C源代码到最终生成可下载调试的elf文件和Flash编程文件,需要经过预处理-->编译-->汇编-->链接这四个工程,对应的会使用到IDE里面集成的预处理器-->C编译器-->汇编器-->链接器,通过S32DS的工程属性选项配置,我们可以对其进行详细的配置和控制,同时通过S32DS集成的print size和create flash image两个使用工具,可以得到编译结果所占用memory资源的大小和生成不同格式的Flash编程文件。

        本文虽然以S32DS for ARM v2.0的应用工程为例进行的介绍,但其设置适用于S32DS for Power v1.1/2以及同样基于eclipse的CodeWarrior 10.6/7 IDE。
