FPGA入门：Quartus II的安装

本文节选自特权同学的图书《FPGA/CPLD边练边学——快速入门Verilog/VHDL》

书中代码请访问网盘：http://pan.baidu.com/s/1bndF0bt

接下来我们找到前面软件工具的下载保存路径，首先安装Quartus II Web Edition。双击“12.0sp1_232_quartus_free_windows.exe”，弹出如图5.7所示的安装页面，我们所下载的文件实际上相当于一个压缩包，点击后弹出的页面需要我们设置临时文件的存放路径（即Destination folder），只要你确保该路径所在盘符有足够的硬盘空间即可（通常应该是要有3-5G的空间）。点击“Install”开始解压。

图5.7 Quartus II Web Edition解压页面

在解压完成后，自动弹出如图5.8所示的安装提示，一路Next下去。当然了，期间有一些个性化的设置是可以根据自己需要进行更改的，如安装路径和实际器件家族的使用安装，推荐大家使用默认设置。

图5.8 Quartus II Web Edition安装页面

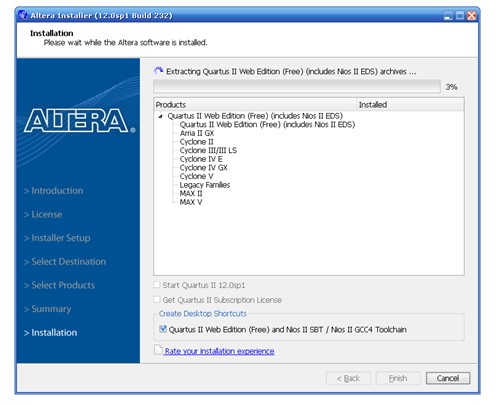

如图5.9所示，Quartus II Web Edition正在安装中。

图5.9 Quartus II Web Edition安装中

打开最终安装好的Quartus II Web Edition如图5.10所示。

图5.10 Quartus II Web Edition工作界面

因为Quartus II Web Edition是完全免license的，但是有些网友会遇到安装好软件仍无法正常编译使用的情况，笔者也曾遇到过。这里提醒大家注意，如果PC机上安装过其他版本的Quartus II，很可能会出现无法正常使用Quartus II Web Edition的情况，这很可能是License Setup隐射到了不正确的license文件造成的。大家可以打开菜单栏的ToolsàLicense Setup，如图5.11所示，这里请大家确保License file后面是空白的（因为不需要license，如果设置了某个license路径反而让软件无法使用），也不要勾选Use LM_LICENSE_FILE variable。
