例说FPGA连载79：基于VGA显示器的720p的广告机设计之板级调试

发表于 2017/3/14 22:51:24 阅读（1863）

例说FPGA连载79：基于VGA显示器的720p的广告机设计之板级调试

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

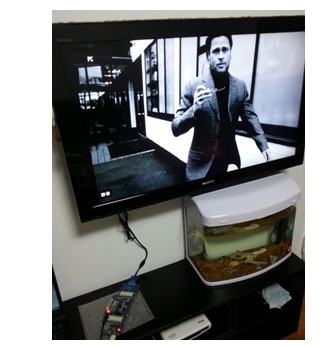

① 按照装配说明将SF-VIP核心板、SF-VGA子板和SF-USB子板连接好，同时将VGA显示器连接到SF-VGA子板上，连接好SF-VIP核心板和PC之间的USB-Blaster下载线，连接好SF-USB子板和PC之间的USB线，最后需要给整个系统上电。

② 将烧录文件“…\prj\vip_ex13\vip_vga\output_files\vip.sof”下载到VIP板的FPGA中。

③ 双击“…\prj\vip_ex13\VIP_LVPRJ_UART720P\builds\特权720p图片下载工具（VIP套件专用）安装程序\Volume”下的“setup.exe”安装图片下载工具。安装完成，在“开始à程序”中打开刚刚安装好的工具软件，打开软件节目如图15.5所示。

图15.5 图片下载工具截图

④ 参照工程实例8，确认FT232RL的驱动安装完成，如图15.6所示，在设备管理器中，我们的USB Serial Port设备为COM3端口。

图15.6 设备管理器

⑤ 回到打开的“特权720p图片下载工具”界面。如图15.7所示，选择“当前端口号”为COM3；“接收”的显示格式为“16进制”，波特率为“115200”，其他设置默认即可。

图15.7 串口工具基本设置

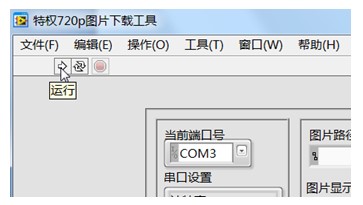

如图15.8所示，点击“运行”按钮。

图15.8 点击运行按钮

如图15.9所示，点击“握手”按钮，直到“接收”打印“AA00”的返回数据，这说明PC端和FPGA端已经建立的UART通信。接着我们可以开始准备图片的下载操作了。

图15.9 握手指令测试

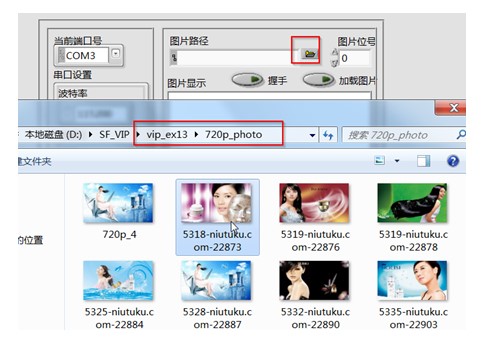

如图15.10所示，点击“图片路径”后面的按钮，选择“…\vip_ex13\720p_photo”路径下的任意一张图片。这便是选择我们需要下载的图片。若大家希望使用自己的图片，请将图片在画图板中转成1280*720分辨率的24bit的bmp格式图片即可加载。其他格式或分辨率的图片加载将会出现报错。

图15.10 选择下载图片

选择好图片后，可以更改“图片位号”，本实例将使用到0-9位号的图片，对他们进行循环播放，所以大家要选择10张不同的图片分别设定图片位号为0-9进行下载。如图15.11所示，我们点击“加载图片”后，会弹出一个对话框，提示烧录进行需要4分钟，并且在“接收”打印“55 74”数据后表示图片烧录完成，此时我们也可以注意在“图片显示”中已经出现了我们所选择图片的预览。单击弹出对话框的“确认”按钮，将启动烧录操作。
