勇敢的芯伴你玩转Altera FPGA连载102:波形发生器

特权同学,版权所有

配套例程和更多资料下载链接:

http://pan.baidu.com/s/1i5LMUUD






功能简介

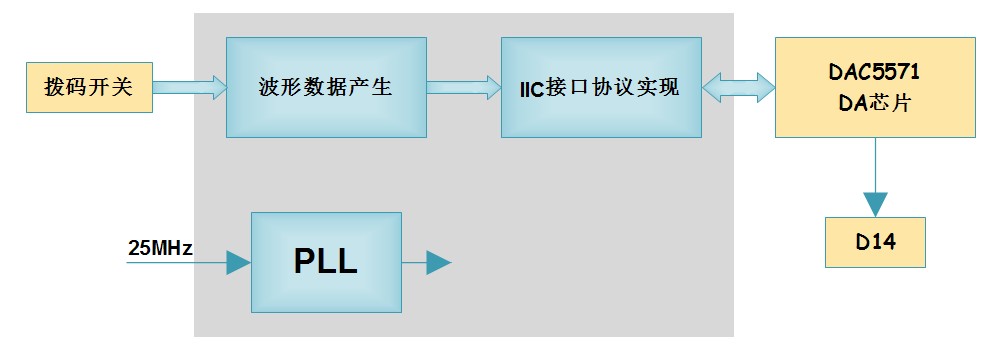

                  该实例工程的功能框图如图10.61所示。


图10.61 波形发生器实例功能框图

         该实例主要的功能如表10.3所示,拨码开关SW6/SW5/SW4/SW3的状态控制了不同的DA输出波形。

表10.3 波形发生器拨码开关与输出波形关系

SW6/SW5/SW4/SW3状态

DA输出波形

SW6=OFF,SW5=OFF,SW4=OFF,SW3=OFF

0V电压

SW6=ON,   SW5=X,  SW4=X,  SW3=X

3.3V电压

SW6=OFF,SW5=ON,   SW4=X  ,SW3=X

1Hz方波

SW6=OFF,SW5=OFF,SW4=ON   ,SW3=X

1Hz三角波

SW6=OFF,SW5=OFF,SW4=OFF,SW3=ON

1Hz正弦波

注:X表示任意状态,ON或OFF。

         本实例模块划分如图10.62所示。


图10.62 波形发生器模块层次





板级调试

连接好下载线,给CY4开发板供电。打开Quartus II,进入下载界面,将本实例工程下的cy4.sof文件烧录到FPGA中在线运行。

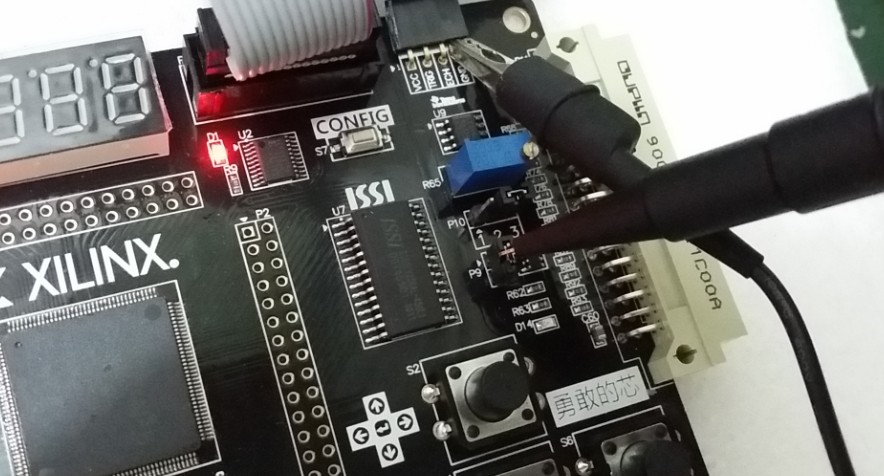

         如图10.74所示,我们可以用示波器探头连接P9的PIN1或PIN2(图示直接连在跳线帽上了)。


图10.74 示波器探头连接

         当我们按照前面给出的表10.3的不同方式拨动4个拨码开关到相应状态时,对应的波形就会呈现出来。示波器实际测量的正弦波效果如图10.75所示。


图10.75 正弦波显示
