在zynq的开发项目上，我们使用了myir科技的z-turn开发板，然后插在我们的LB底板上。

有一段时间集中出现以下几种现象：

1、每当带上我们的小板后就会有概率出现不启动，不带就没问题；

2、用220VAC-5VDC-2A的adapter供电，经常出现系统不启动；（FPGA的done灯不亮）

3、单独用调试的usb口供电一直都是OK的，没出过问题；

4、换成5V-10A的开关电源后，前一段时间没问题，所以我们一直以为是供电能力不足；

5、最近用开关电源供电也不能正常启动了；现象又分为，插220V插头几乎绝对不启动，但是先让开关电源工作，然后插上5V到板子，几乎有很大概率能启动；

一开始，怀疑启动程序有问题，但第3条就否定了；

接着，怀疑供电不足，但是usb口一般限流500ma，却没问题；

最终是第5条给了重要提示：

凡是先有电再插上开发板的几乎都没问题，比如usb的和5V开关电源先上电的；

凡是外面供电源和板子一起开始的都有问题，比如adapter和插220V插头；

所以，就怀疑上电这块有问题，特别是上电时序！

结果，测试5V-黄-总电，3.3V-兰-IO口电源，1.0V-紫-core核电源；

一般芯片的上电时序都要求core核电源要先上，然后才是IO口的电源，

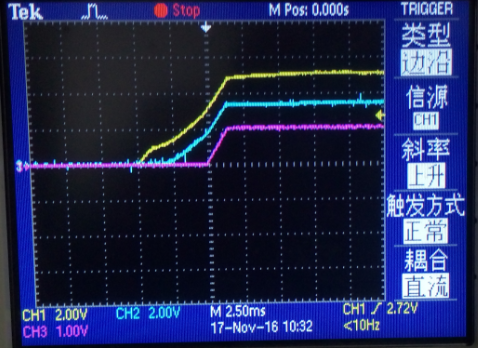

实际测到的波形明显不对！

查找手册要求： PS Power-On/Off Power Supply Sequencing

The recommended power-on sequence is VCCPINT, VCCPAUX, and VCCPLL together, then the PS VCCO supplies (VCCO_MIO0, VCCO_MIO1, and VCCO_DDR).

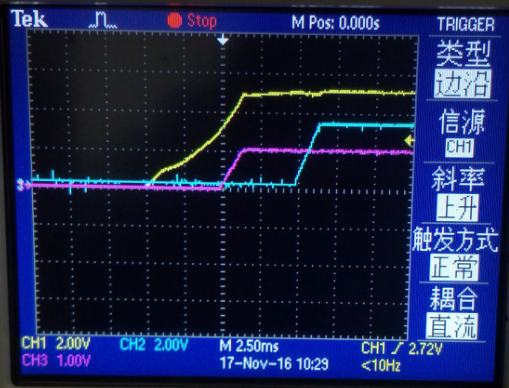

但不带我们的小板，只有开发板的上电就是对的。

到这里，基本可以确认问题就是上电时序不对。

开发板的上电是按照要求逐级控制的，3.3V是最后一个上来的，没有问题；

看上去像是我们的小板把没受控制的3.3V灌进去了，板上确实有个3.3V可调电源，给引出的几个fpga-bank供电

下图为bank-13，bank-34，bank-35，是开发板通过connector引出给user的；要兼容到user的实际电平逻辑，所以3个bank的VDDIO也引出来了。我们给加了个adj可调电压，实际调到3.3V。

但是悲剧的是，开发板上面居然也用磁珠连到了自己的3.3V上。这样一来，开发板自己的3.3V还没受控到来之前，就被我们小板上的电强行拉上去，所以时序不对了。

接下来，把这3个磁珠去掉就没毛病了。哎，bank供电冲突，浪费了我的时间。

另外，测试发现用usb和5V电直插到板子上，虽然时序也不满足，但是上电边沿很快，所以才没出问题。
