无线充双线圈CX1910,过认证资料

0
阅读(136) 评论(0)

特点● 兼容 WPC Qi v1.2.4的无线发射SOC ● 支持 5~10W 多种应用 单独 5W 应用 9V 或快充输入 10W 快速充电应用 ● 支持 5W BPP,苹果手机 7.5W 快速充电和三星 10W 无线快速充电,支持 A11A 型线圈充电(WFC)。 ● 内置 18K-bit flash,1KB SRAM MCU ,支持在线升级,支持 UART 接口以及各种定制化设计, 内置 8 路 12bit ADC。 ● 输入耐压高达 20V ● 集成内部电压/电流解调 ● 支持 FOD 异物检测功能 高灵敏静态异物检测 支持动态 FOD 检测 FOD 参数可调 ● 低静态功耗和高效率 静态电流 4mA@16MHz 工作频率 与快充电源一起使用最高峰值效率≥83% ● 兼容 NPO 电容和 CBB 电容 ● 针对供电能力不足的 USB 电源有动态功率调整功能(DPM) ● 输入过压,过流保护功能 ● 支持 NTC ● 用于系统各状态指示的 2 路 LED ● QFN32 5mm x 5mm

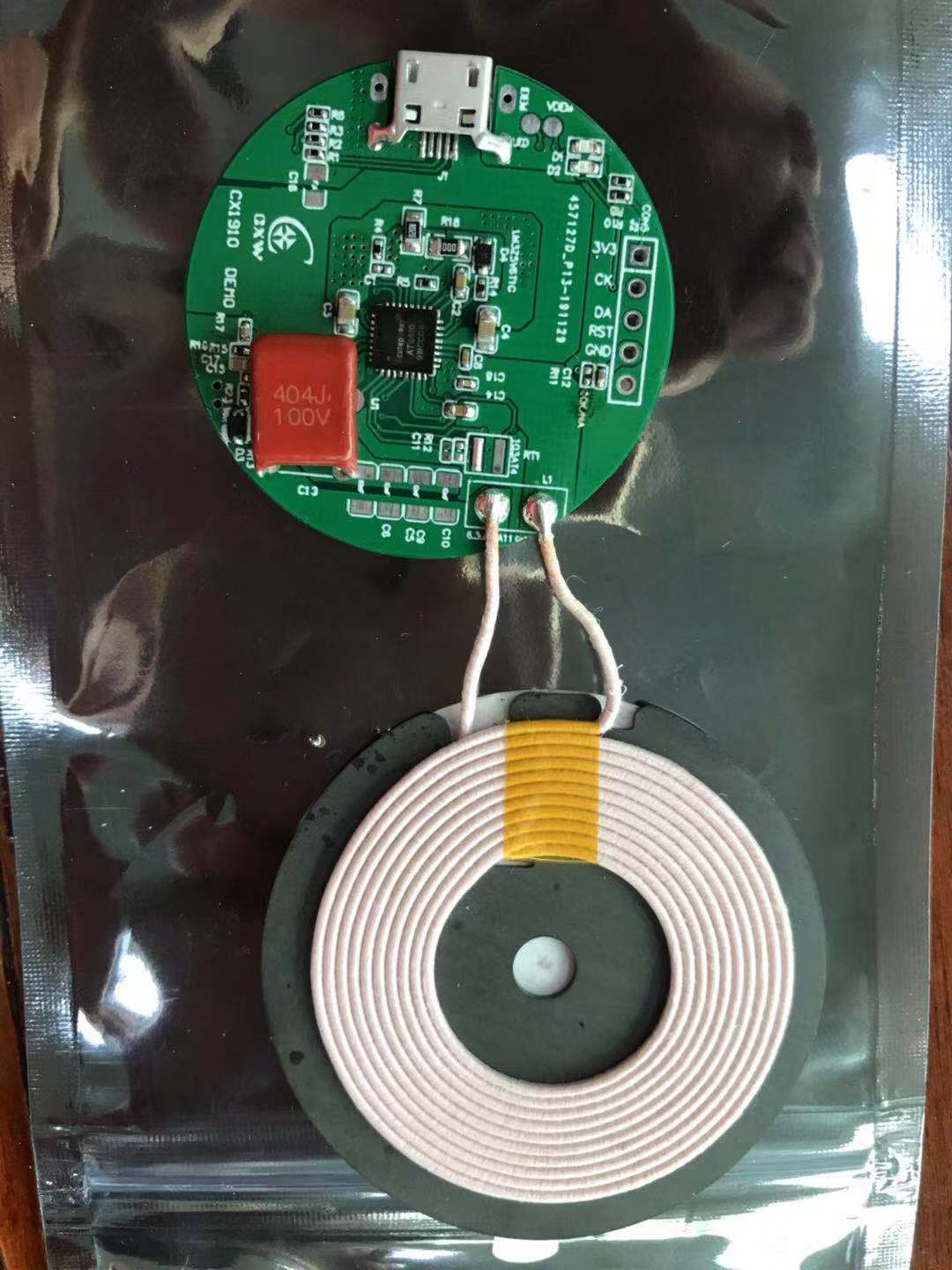

CX1910 是一款无线充电发射端控制 SoC 芯片, 兼容 WPC Qi v1.2.4 最新标准,支持 A11 线圈, 支 持 5W、苹果 7.5W、三星 10W 充电。CX1910 通过模拟电流检测到无线接收器,并建立与接收端 之 间的通信,则开始功率传输。CX1910 解码从接收器发送的通信数据包,然后用 PID 算法来改变振荡频 率从而调整线圈上的输出功率。一旦接收器上的电池充满电时,CX1910 终止电力传输。片内集成全桥驱 动电路及全桥 MOS 和电压&电流两路 ASK 通讯解调模块,集成度高,降低方案尺寸和 BOM 成本。10W无线充2.jpg
