Bluetooth 5.0协议新特性
文档编号 | AN1100-0000-A0 |
关键字 | Bluetooth, BLE, 蓝牙, PHY, 广播 |
摘要 | 蓝牙联盟于2016-12-06日发布最新版的蓝牙5.0标准,提供了与时俱进的技术更新。更加面向应用需求和IoT发展。本文是对官方的bluetooth5 标准规范core_V5.0.pdf的初步浏览后对更新特性的摘取。 |
Mars4zhu
目 录
插图索引
图 11 Core_v5.0与Core_v4.2的pdf文件对比 1
表格索引
错误!未找到目录项。
1 概述
蓝牙联盟于2016-12-06日发布最新版的蓝牙5.0标准,提供了与时俱进的技术更新。更加面向应用需求和IoT发展。本文是对官方的bluetooth5 的标准规范core_V5.0.pdf的初步浏览后对更新部分的摘取。
详情:
https://www.bluetooth.com/specifications/bluetooth-core-specification/bluetooth5

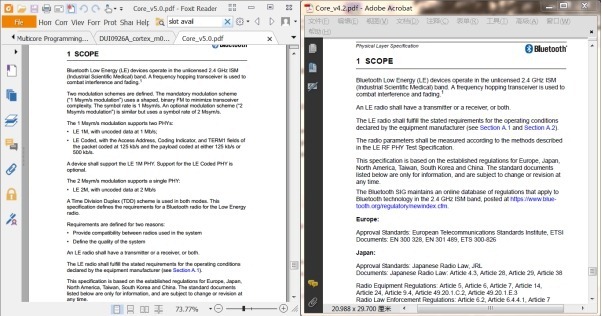

图 11 Core_v5.0与Core_v4.2的pdf文件对比

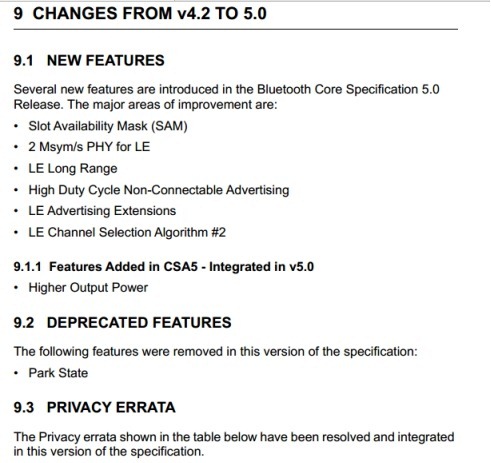

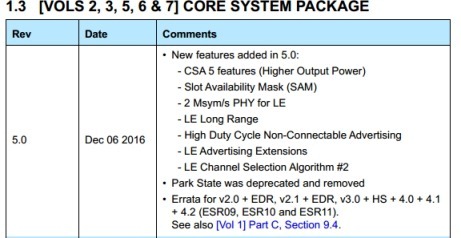

1.1. 新特性
(1) 2倍BLE带宽提升:在BLE4.2的1Mbps的PHY增加可选的LE Coded调制解调方式,支持125kbps和500kbps,同时增加一个可选的2Mbps的PHY。
(2) 4倍通讯距离提升:通过上述降低带宽提升通讯距离同时保持功耗不变。而且允许的最大输出功率从之前的10mW提升至100mW。
(3) 8倍广播数据容量提升:从BLE4.2的31字节提升至255字节,并且可以将原来的3个广播通道扩展到37个广播通道。增加通道选择算法#2。
(4) BR/EDR(传统蓝牙)时间槽可用掩码:检测可用的发送接收的时间槽并通知其他蓝牙设备。
1.2. 期待中的新特性依然不见踪影:
(1) Mesh网格。扩展的广播数据包最多可包含255字节,提供了对组网转发的物理层基础但是上层规范依然未定义。MESH网络目前只能各家自定义,百花齐放不兼容导致一盘散沙,打不开物联网的大门。BLE的Mesh组网注定还是各家的”创新“技术,但预计2017-2018年左右会推出关芳芳统一标准。
(2) BLE音频功能。Audio-Over-BLE似乎不会进入官方标准,各家实现或者采用双模蓝牙。
2 BLE的物理层PHY更新

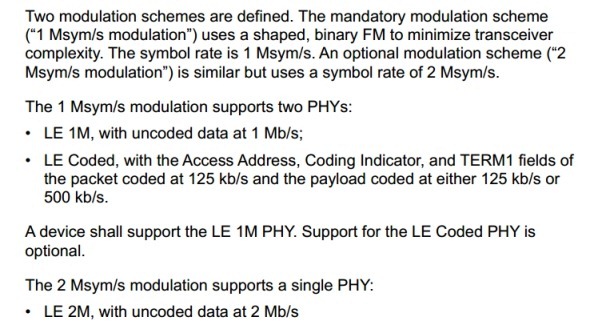

2.1. 增加LE Coded模式和LE 2M PHY

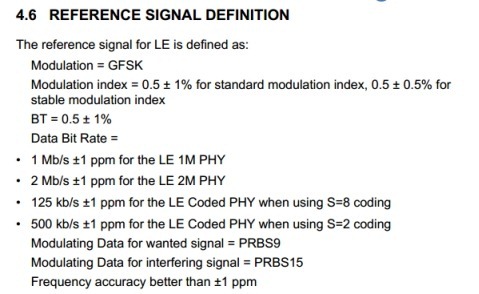

2.1.1 参考信号精度要求依然是0.5%。
2.2. 最大传输功率提升至100mW。
2.2.1 同时提出对输出功率的分级。
3 BLE广播通道的更新

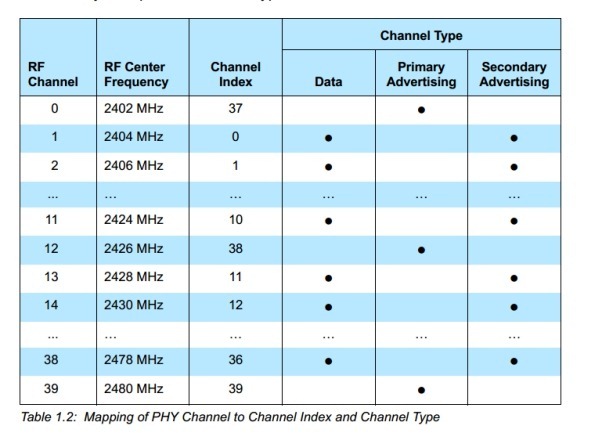

3.1. 可以将原来的37个数据通道演变为第二广播通道
3.2. 通道选择算法在原有的#1算法上增加#2算法。
3.2.1 #1算法

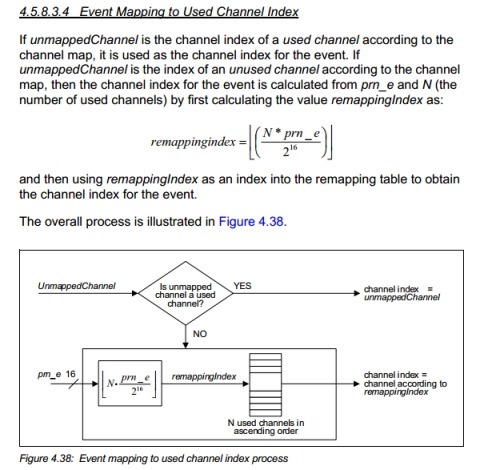

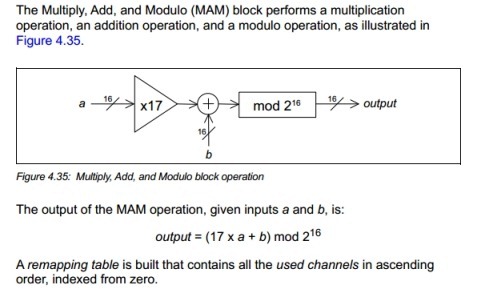

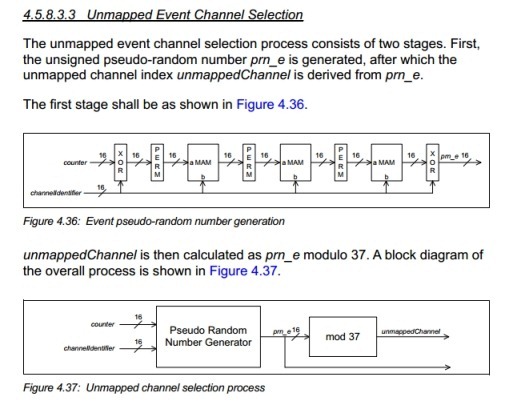

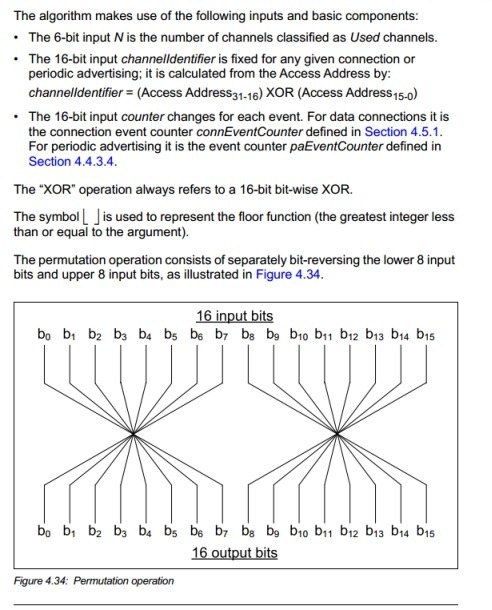

3.2.2 #2算法
4 BLE广播数据相关更新

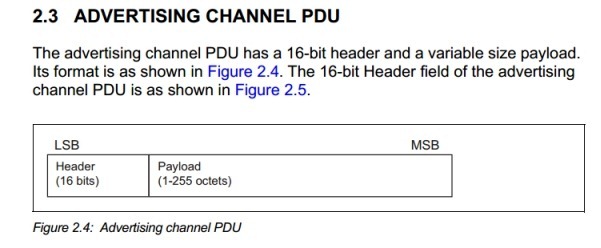

4.1. 广播数据包提升至255字节。

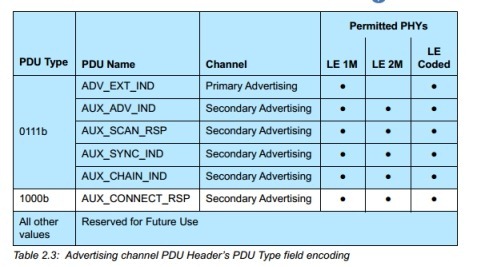

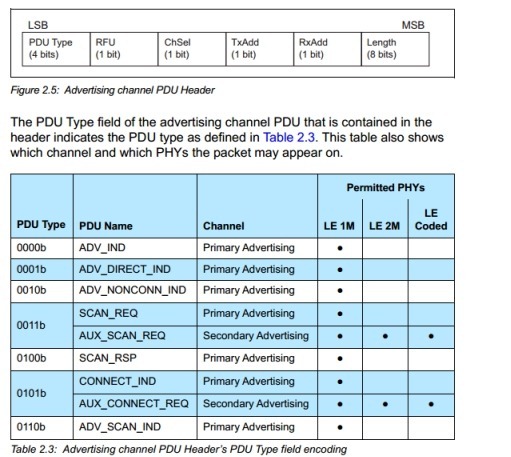

4.2. 广播数据包类型增加。
4.3. 广播数据包的PHY层对应。

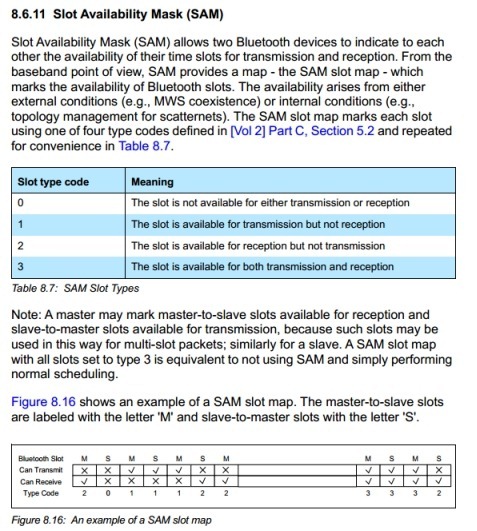

5 BR/EDR(传统蓝牙)提供时间槽可用掩码。
6 版本历史(Revision History)
版本号 | 发布时间 | 内容 |
A0 | 2016-10-08 | 初次编写 |
