Quartus ii 自带了在线调试分析工具SignalTap ii，可以查看运行中节点信号数据。

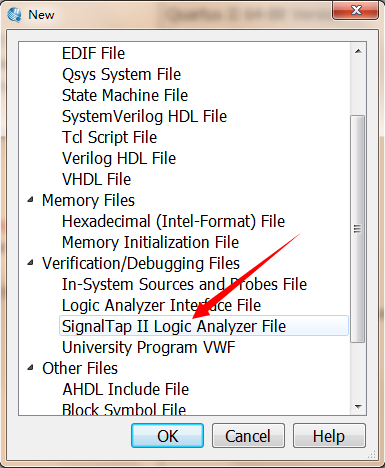

1、 首先，建立使用SignalTap II所需的文件。

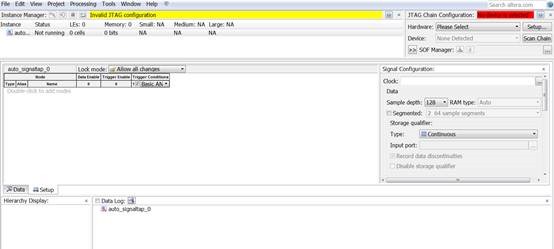

出现如图的signaltap界面

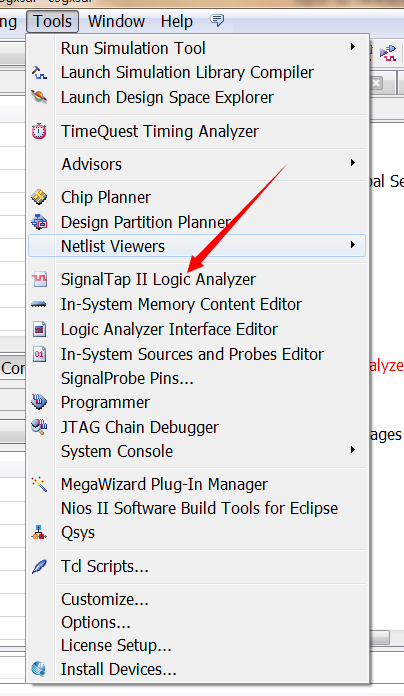

也可以Tools->SignalTap II Logic Analyzer直接打开，会自动新建文件。

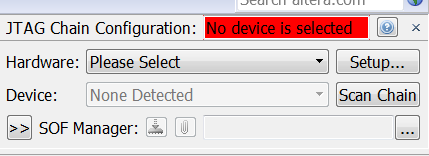

2、 接下来就是一些设置.配置JTGA链路在这里选择仿真器和sof文件。

添加实体比如每次观察的信号组不同，或是设置不同，就可以在这里添加不同的实体。

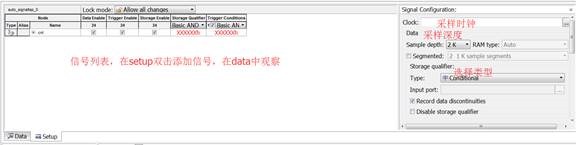

然后，就是设置采样深度及信号等。

最后，还可以保存调试日志
