ITM-AP02/ITM-AP03/ITM-AP04三款经典AR9331无线AP模块

0
阅读(764) 评论(0)
目前关于模块化的集成应用很广泛,消费类电子/数码类电子产品设计都在尽最大可能选择带有WiFi功能,真是若无WiFi,没法生活呀.
公司有应用Realtek/MTK/Atheros系列WiFi芯片开发设计模块,替很多客户分担了模块集成中的一些设计担忧;有应用高性能的AR9331芯片,开发设计三款经典无线模块,型号分别是:ITM-AP02/ITM-AP03/ITM-AP04;在市场上得到了广泛用户的认可!

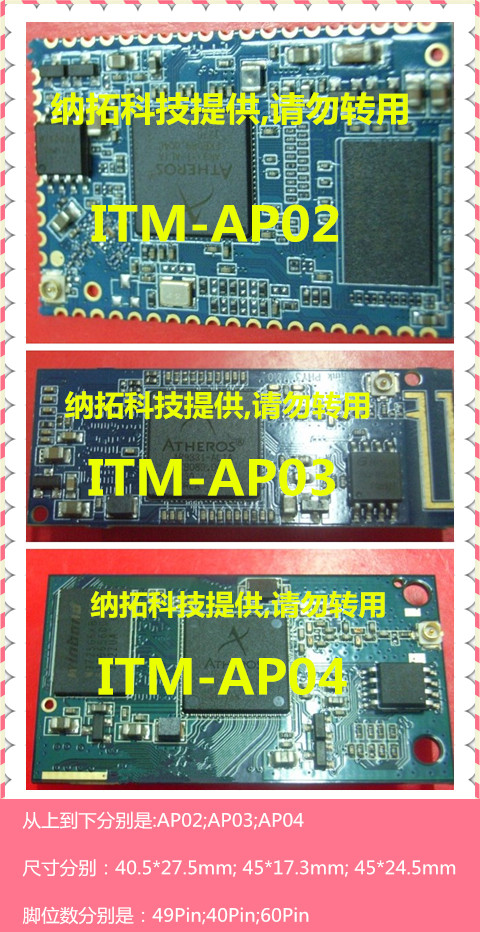

三款经典嵌入式小模块各有特点:
·与底板连接方式:ITM-AP02是经典邮票孔贴片方式,ITM-AP03/ITM-AP04是插针的方式;
·支持的LAN口个数:ITM-AP02和ITM-AP04支持4个LAN和1个WAN,ITM-AP03支持1个LAN和1个WAN;
·尺寸大小:ITM-AP03(45*17.3mm),ITM-AP04(45*24.7mm),ITM-AP02(40.5*27.5mm);
·外接脚数:ITM-AP03(40Pin),ITM-AP02(49Pin),ITM-AP04(60Pin);
·天线处理方式:ITM-AP03有模块板载天线选择,ITM-AP02/ITM-AP04只有通过I-PEX座外接;

三款模块有以下共性:
·基于AR9331芯片;
·集成了802.11n 1x1 MAC/BB/内部无线PA和LAN;
·符合IEEE802.11B/G/N标准;
·支持802.11n无线协议在20HZ与40HZ信道上高达65Mbps到150Mbps的传输速率,同时支持IEEE802.11B/G无线协议的数据传输速率;
·MIPS24K处理器主频高达400MHZ;
·DDR2 内存为512Mb;
·SPI NOR闪存的大小为64Mb;
·1个100M LAN端口和1个100M WAN端口;
·只需3.3v电源;
·模块集成化高,少量外部器件就可工作;
·支持AP模式和客户端模式,也支持包括质量服务应用程序软件在内的其他应用程序软件;
·支持高速UART控制台;
·支持USB 2.0主机/设备模式;
·支持GPIO/ LED;
·支持SPI;


三款模块主要的针对应用
·整体解决方案,方便、灵活支持多种无线产品的需求场景,包括EOC、机顶盒、移动电源和玩具市场等。
·物理尺寸小、功耗低。
·支持电信和家用无线路由网关软件、3G网卡接入、U盘接入等,支持灵活定制。
·管理网页支持分权限的多用户登录,支持多语言i18n等。

具体应用主要是针对低功耗,低成本,高度集成了AP和消费类电子设备的AR9331模块。并且具有高兼容性的低成本PCB包设计;可以减少客户的研究时间和工作量!
