做了那么多年的硬件，也画了N多的PCB，从一开始的将线连好就可以的菜鸟，到后来知道了有信号完整性的初入门者，再到后来，逐渐积累了更多高速PCB设计的知识和技巧。什么PCB板材和信号的关系啊，叠成设计的合理性啊，阻抗匹配啊，信号完整性啊，到后来又知道了在设计PCB板时还要考虑EMC,EMI 的问题等等。接触到了10G，20G板的设计，搞定了DDR2 和DDR3 的设计。通过不断的错误和教训积累，花了很多年的时间，才慢慢了解硬件设计的很多原理性的东西。也逐渐觉得，做硬件要知道要怎么做，更要知道为什么要这么做。比如电源完整性，随着我们的板的工作频率越来越高，也就变得愈发重要。

     比如，我们设计PCB时，都知道要在芯片的电源管脚边放置滤波电容。一般我们就直接按经验放置0.1uf的电容，或者参考DEMO图上的放置。但我们曾停下来，认真想过为啥这样放吗？ 很遗憾，我一开始是没有这么做的（忙都忙时了，哪有那个闲功夫去研究这玩意啊，板子能跑起来不就得了！）哈哈，我想很多人都是这么想的。其实这个东西很难也没有，只要弄懂了它的原理，其实也就豁然开朗了。

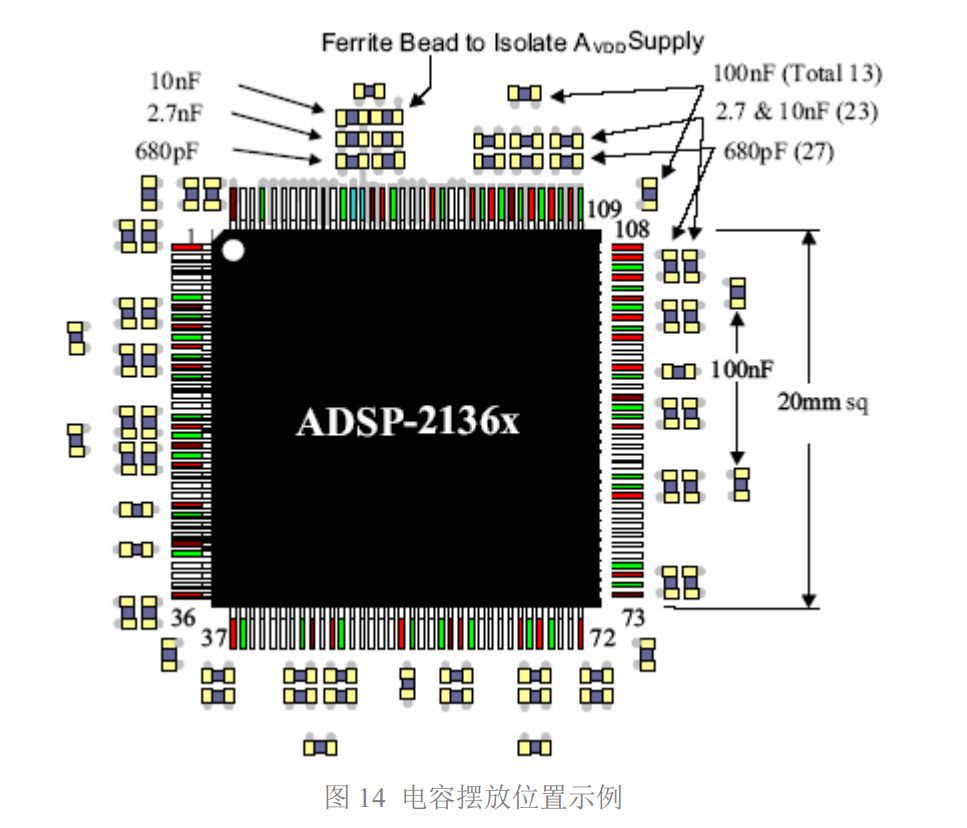

     我们放置滤波电容，其实最终目的是降低电源平面的文波和干扰，简单讲就是使我们感兴趣（板子主要工作的频率点）频率范围内，是电源的内阻阻抗最小。还有旁路电容为何要靠近管脚放置？电容大的和小的如何放置？

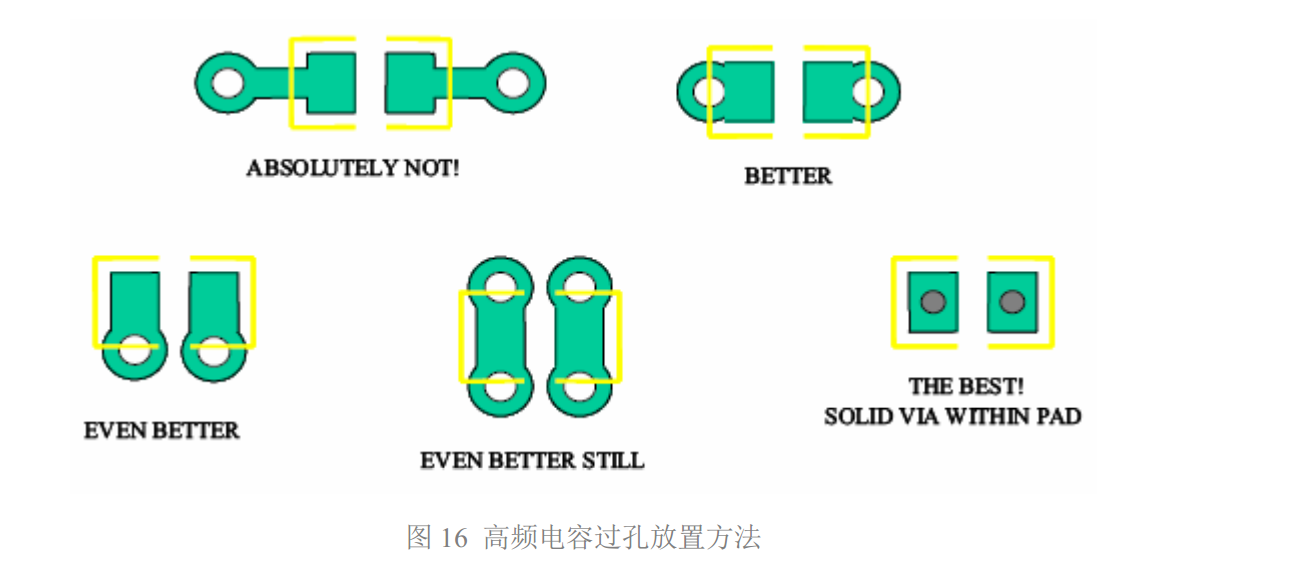

电容在PCB上如何打孔？为什么这样打孔最好？

     在电源完整性里，有很多问题需要我们去理解，去解决。我看了蛮多资料，推荐大家看下附件里的于博士的文章，分析的比较简洁易懂。

电源完整性设计详解.pdf
