【新火山的硬件】Altium_Designer必备使用技巧笔记(2)

2
阅读(333) 评论(5)

 在前面的文章中,主要是讲批量修改的问题,着章就讲讲其他一些实用技巧(干货),这些都是我自己平时积累,经常实用的东西。 今天记录在合理,一是想记录下来,二是希望和别人分享。

  今天的主题:飞线的烦恼

     咱们在画PCB时,老是一堆的飞线,弄得很乱,不知道该怎么排了。不显示飞线吧,又不清楚各个器件间的关系,显示吧又太多。特别是地线和电源线。

    于是想,能否只显示我们自己关心的一些线呢?能否隐藏飞线呢?

    万能的百度肯定能告诉你答案:能。

    那么方法如下:

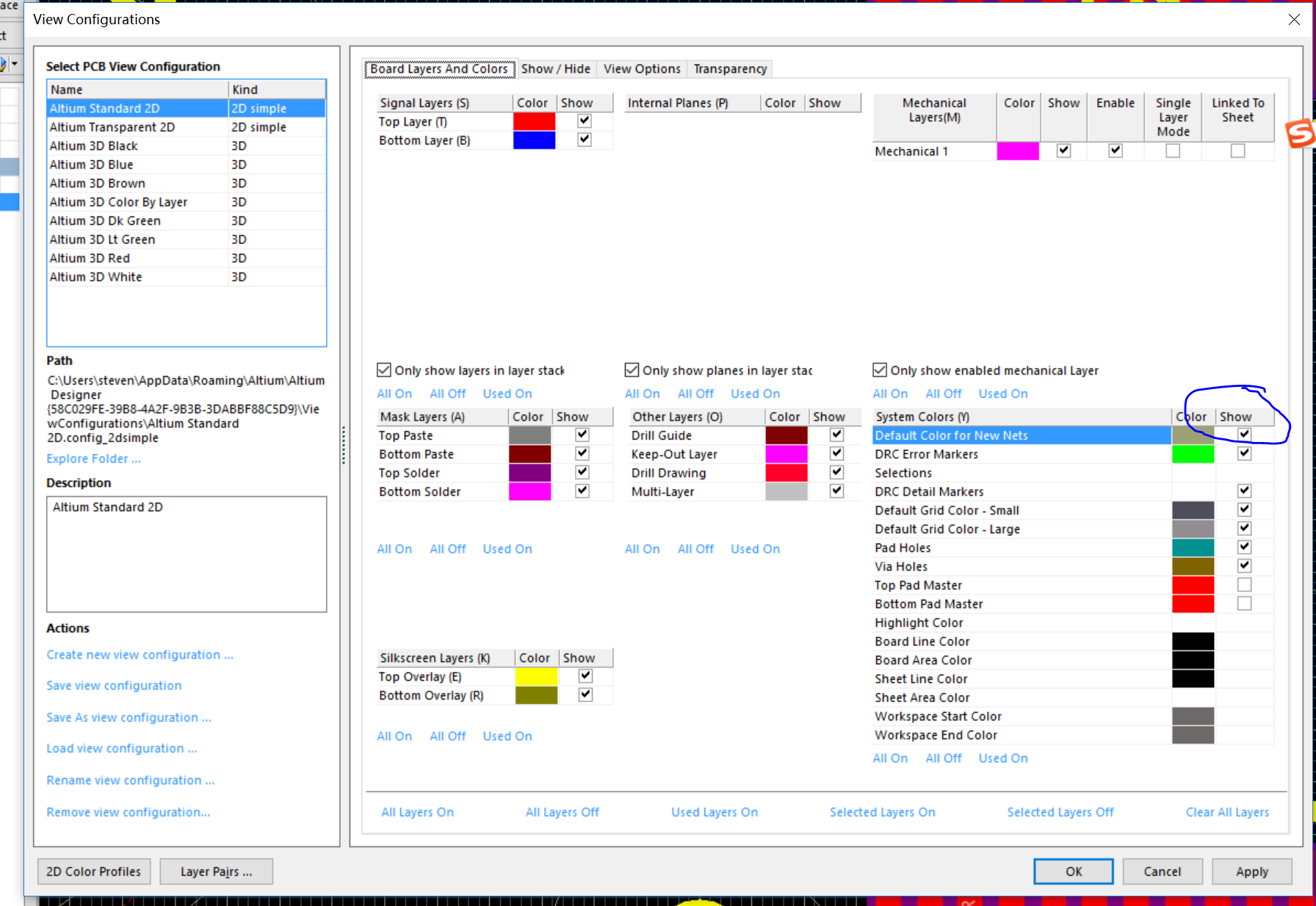

      1, 在PCB界面 ,按 L 快捷键,打开view属性界面,将飞线显示勾上,如下:



这样PCB上才有飞线显示,否则没有飞线。


2、不显示不关心的网络飞线

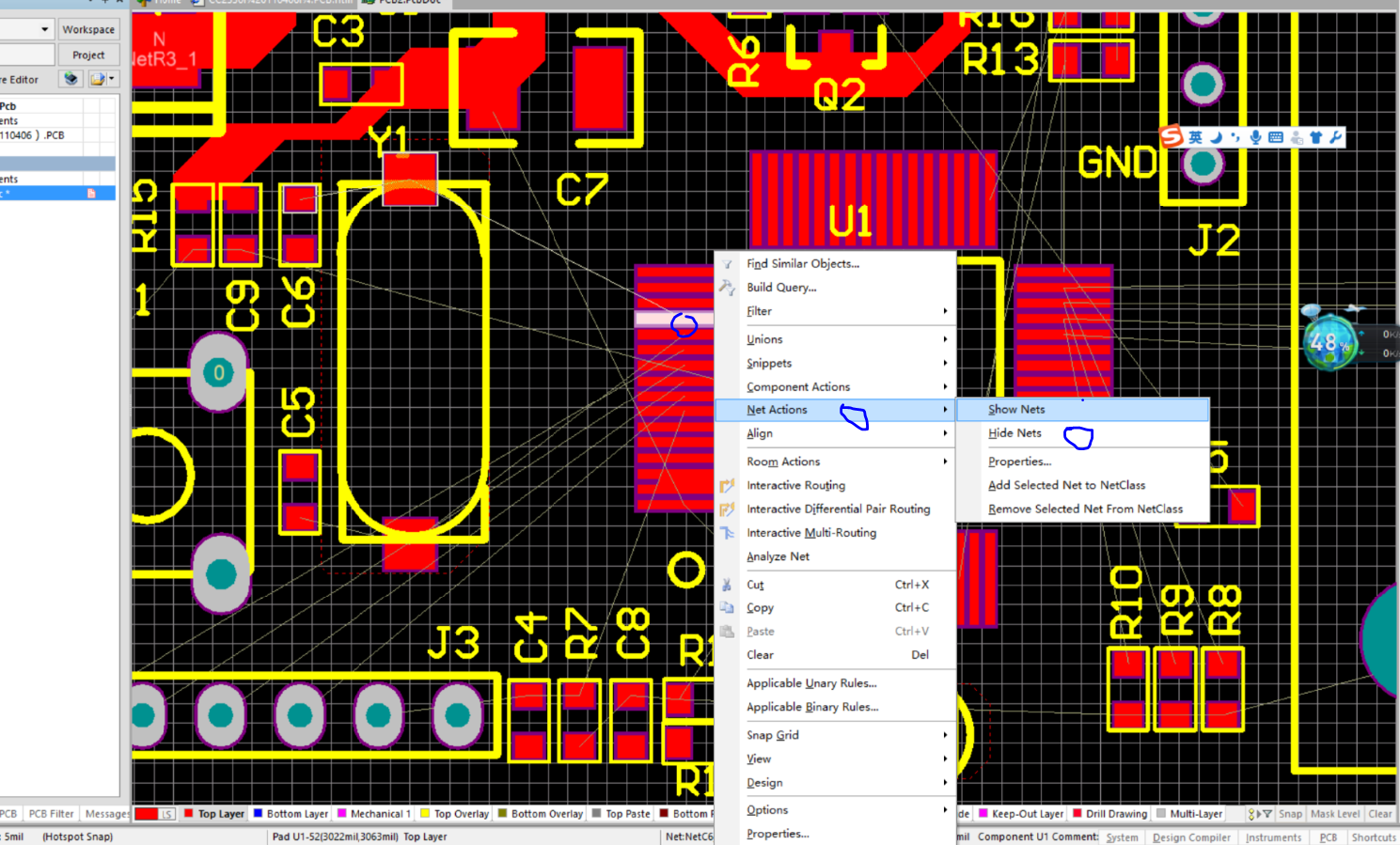

     选中你不想显示的网络,点击右键,选择net action    --》 hide net



3、快速显示你关心的网络,或者隐藏。

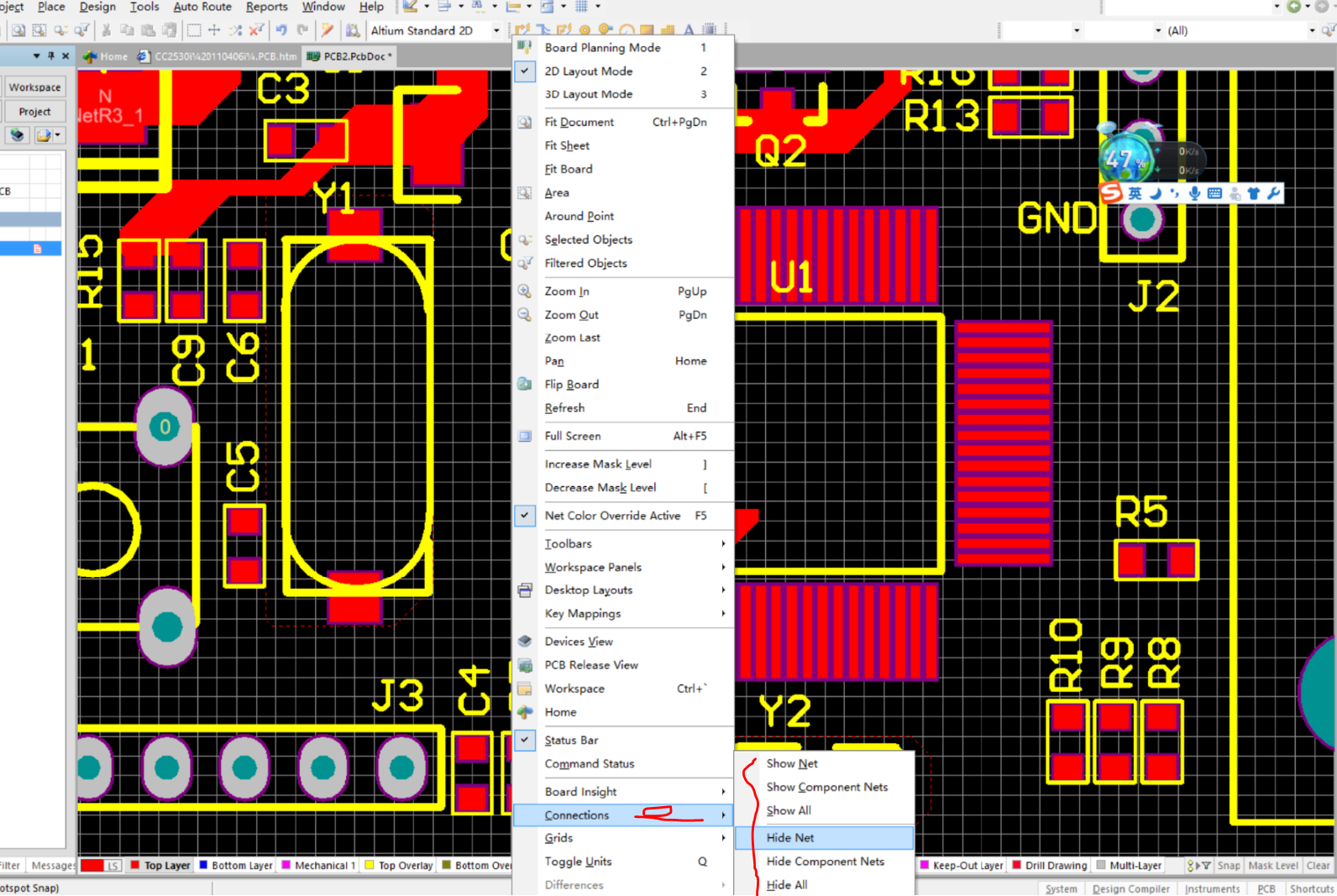

    在PCB界面,按V 快捷键,打开属性菜单,在connection 菜单下,有显示所有网络,显示选定网络,隐藏所有网络,隐藏选定网络


这样就可以更具自己的需要,快速切换飞线显示。
