Zynq7020有两种GPIO，一种是上一篇讲的MIO，它是属于PS端的；另一种就是EMIO，属于PL端，有64bit，这种在操作时，需要分配引脚约束。Zedboard上有8bit的LED，通过EMIO来驱动。下面就来讲讲EMIO驱动LED的详细过程。注意这里还是采用EDK的方式，当然也可以采用纯verilog来驱动LED，这种方式相信大家都做过。

首先，打开上一篇MIO的Vivado工程，双击ZYNQ ip核，进行配置：

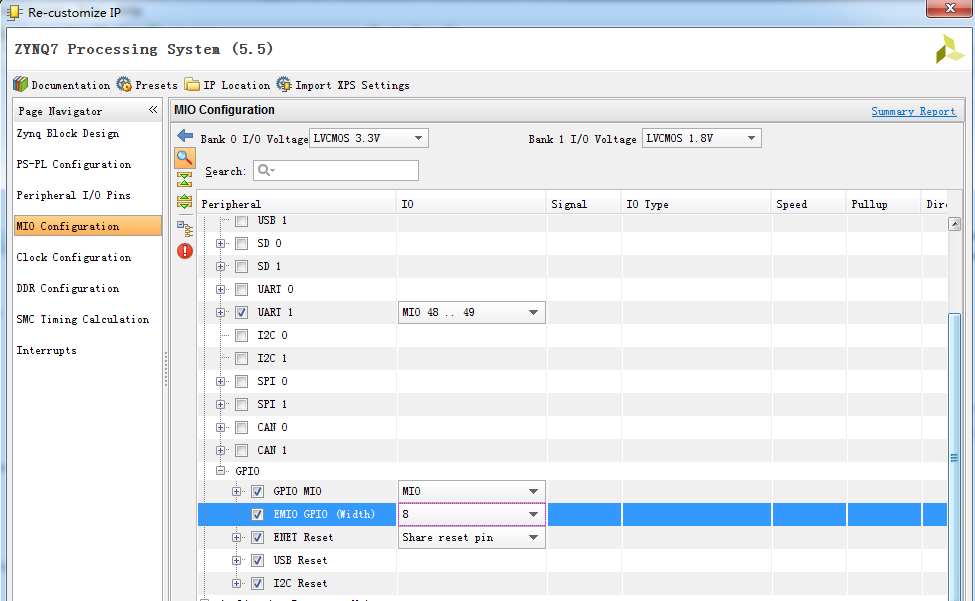

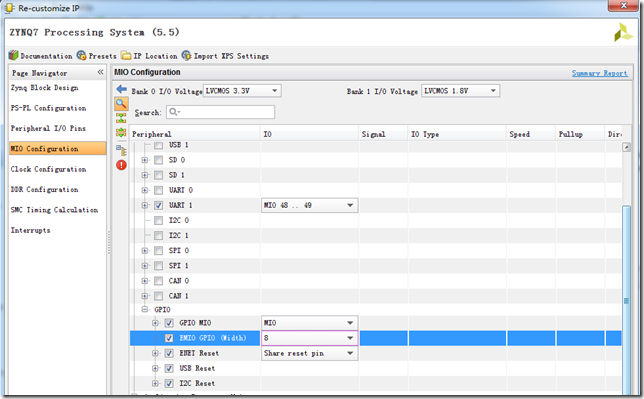

选择MIO Configuration，如图勾选EMIO GPIO，位宽设为8bit，因为板上是8bit的LED。

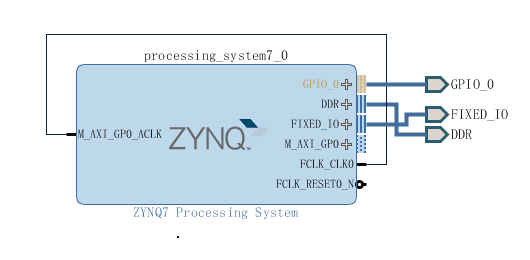

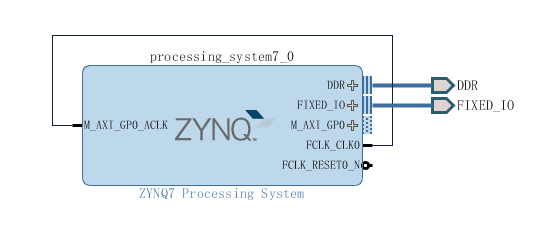

        点OK后，出来的IP会多出一个GPIO_0的端口，这时鼠标指针右击它，选择make  external，将引脚引出。

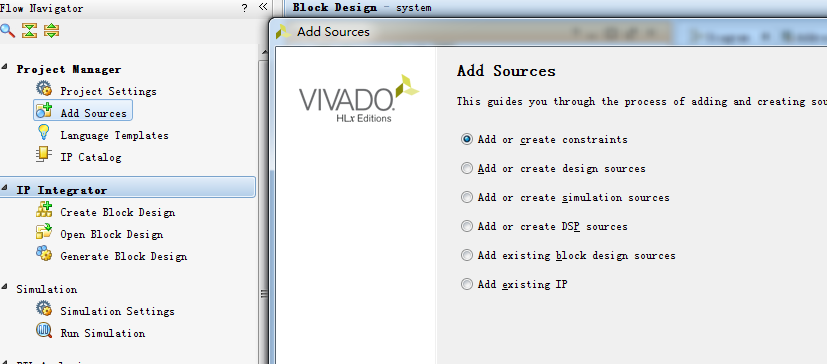

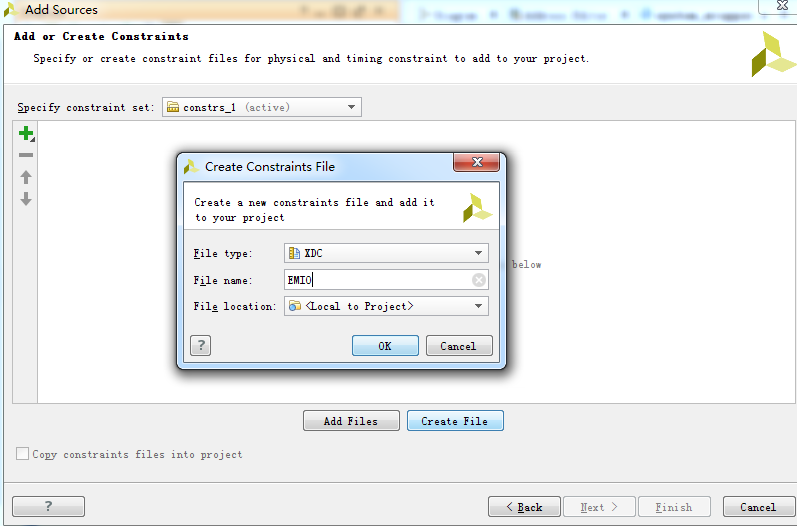

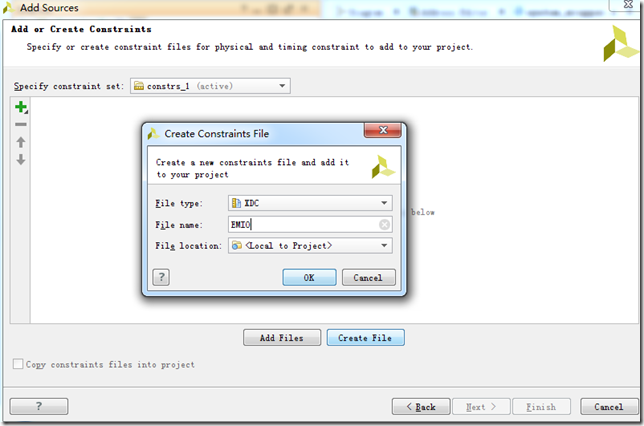

       接着执行编译，完成后，我们发现文件中多了inout [7:0]gpio_0_tri_io。再创建一个引脚约束文件，Project Manager – Add Source ，

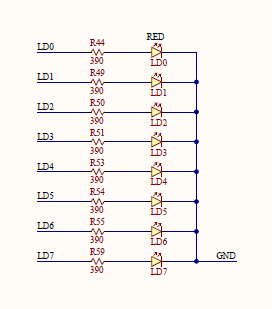

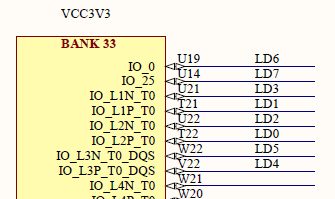

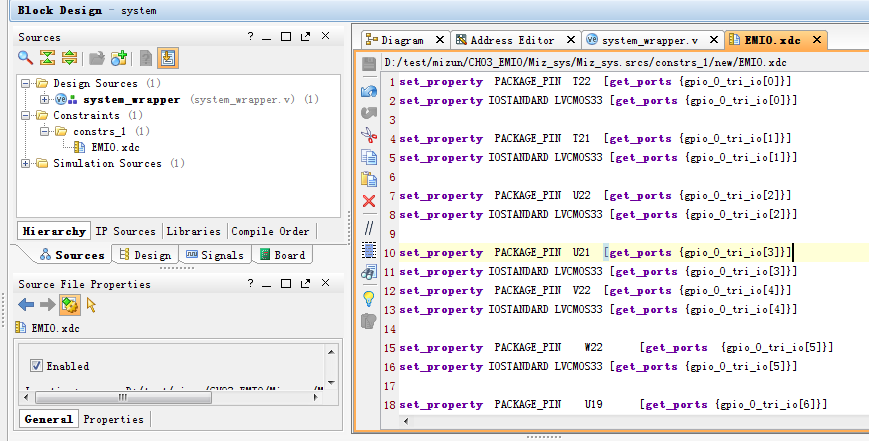

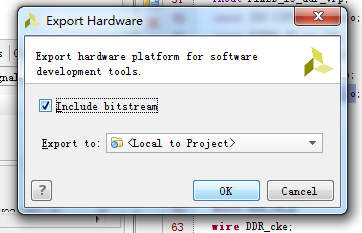

如图，根据原理图的引脚分配，编写以上的约束文件。执行编译--综合--生成bit文件。导出硬件。

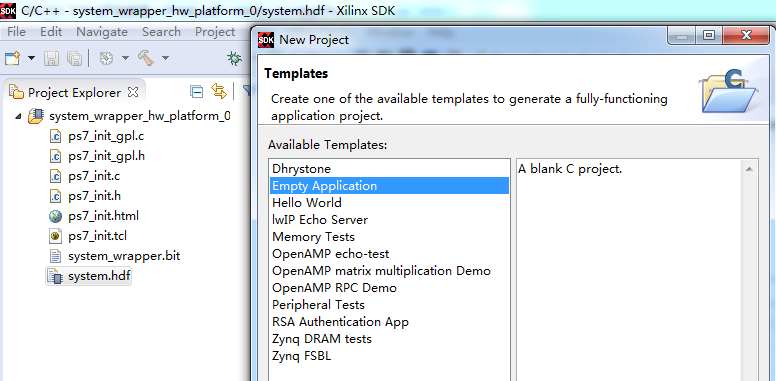

运行SDK，创建一个空白的工程，

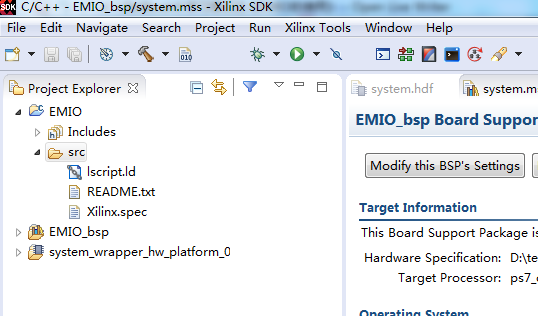

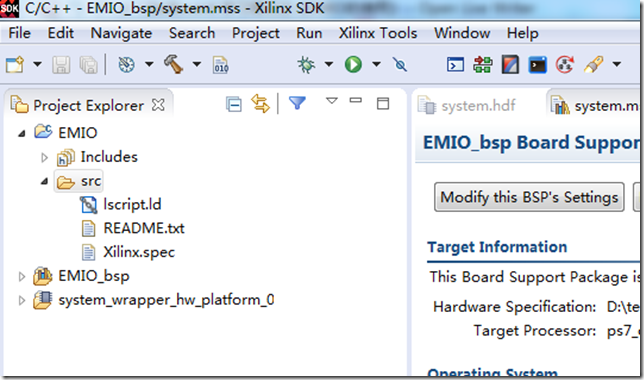

在EMIO--src目录下，创建一个main.c文件，可以把上一章的文件copy过来，

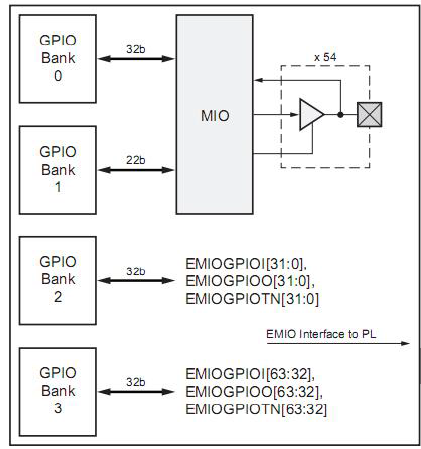

        修改iPinNumber，MIO共54bit，从0~53。EMIO的第一位对应Bank2的第一个也就是编号54，EMIO总共64bit，也即是EMIO[63]对应Bank3的最后一位，也就是53+64=117。

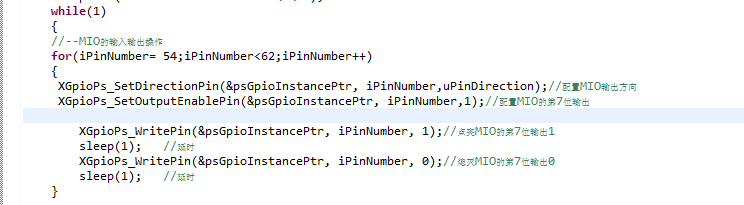

直接贴代码，相信一目了然，

这样就实现了8个LED循环被点亮了。有不正确的欢迎留言指正，谢谢。
