FPGA 在无外部PHY芯片情况下输出HDMI，目前是比较成熟的方案（外部电路需要转换成TMDS电平）。在无PHY芯片情况下怎么进行HDMI信号输入呢？

        有输出当然有输入了，方案也是DIGILENT提供的（输出也是），下面以AMD-Xilinx 7系列FPGA为例，一步一步搭建一个HDMI输入DEMO.

Digilent 提供了使用其提供的DEMO的特定流程。

• 下载源码


https://digilent.com/reference/programmable-logic/arty-z7/demos/start


选择所需的DEMO。

• 2.选择FPGA板卡和 Vivado 工具版本

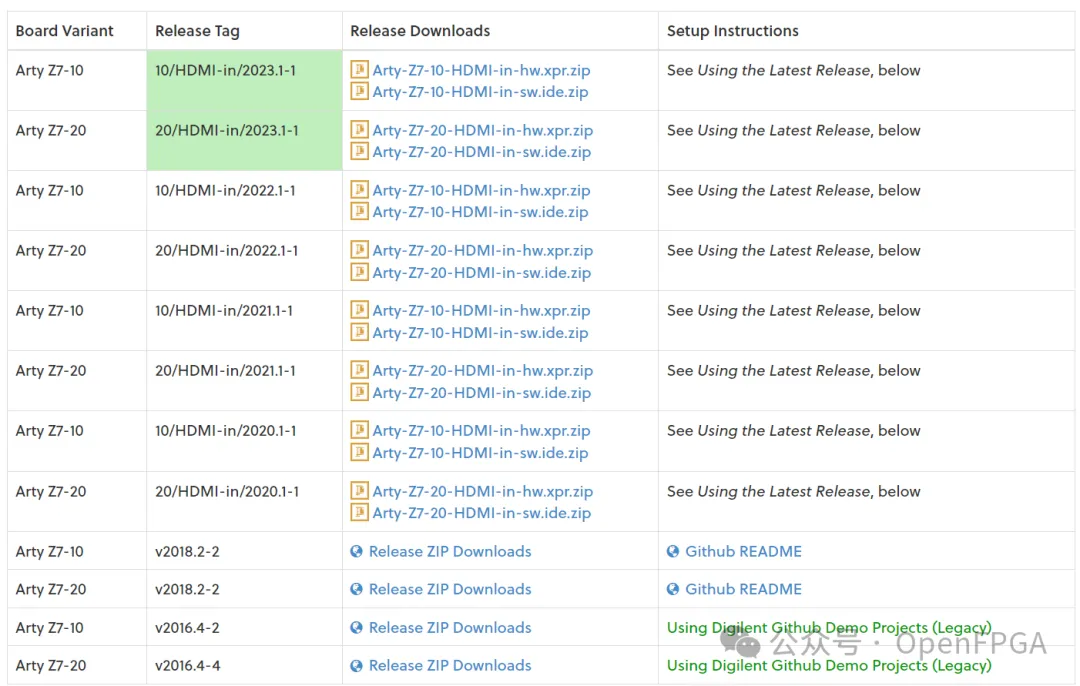

下载与主板和 Vivado 工具版本相关的硬件 (hw) 和软件 (sw) zip 文件。

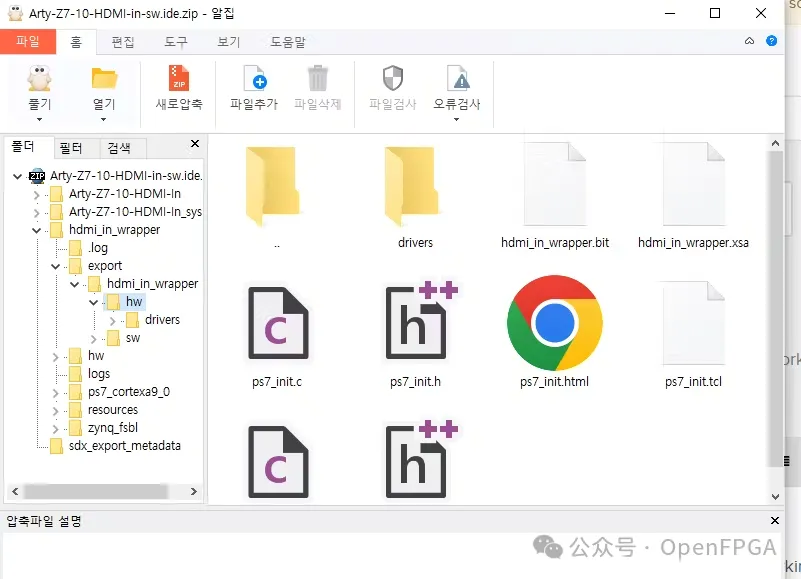

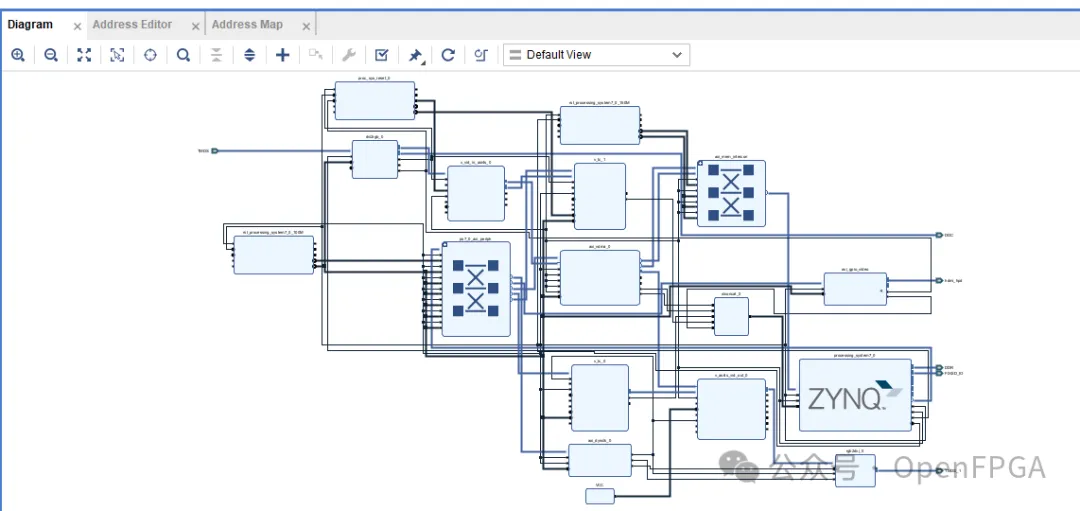

下载的 zip 文件中既包含 .bit 文件，也包含 .xsa 文件，如果使用的是Digilent官方板卡，则可以直接启动 Vitis 进行调试。

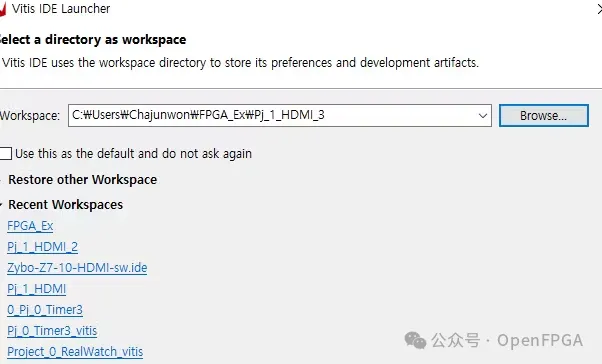

• 启动 Vitis。

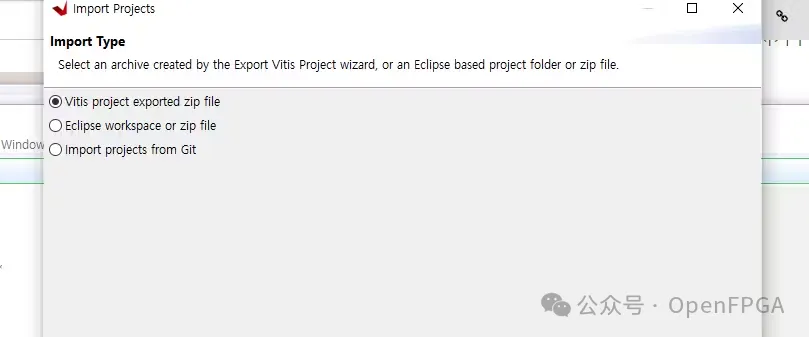

启动 Vitis 后，使用“导入项目”导入 zip 文件

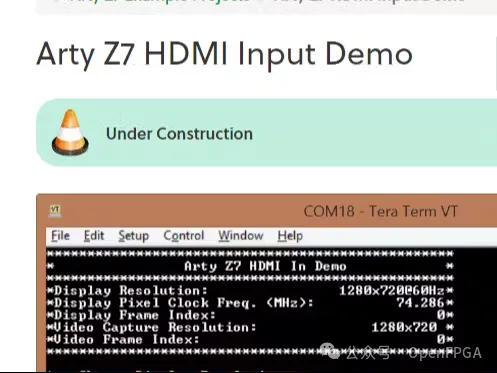

下图是在 FPGA 运行 HDMI 显示的图片。

        连接到笔记本电脑的 HDMI 数据作为 FPGA 的输入，将FPGA的一个HDMI输出连接到另一个显示器。在此方案下此 FPGA 处理来自笔记本电脑的 HDMI 数据并将结果显示在另一个显示器上。

视频显示视频数据输出也非常顺畅，没有任何问题。

        该方案支持1080P60 HDMI输入，官方也提供了IP（GITHUB上），使用也比较方便。

        但是该方案对硬件（PCB）要求比较高，HDMI的CLK要从MRCC引脚输入，同时外部要加一个均衡器（保证信号质量）和阻抗控制好才能实现1080P60帧，否则只能降低帧率或者分辨率。
