整整一天的时间 做了电路板 虽然还有缺陷  不过可以运行已是非常开心了

第一次做成功单片机的板子 之前有尝试做  不过做出来的都是不能运行的  现在可以了还是很激动的

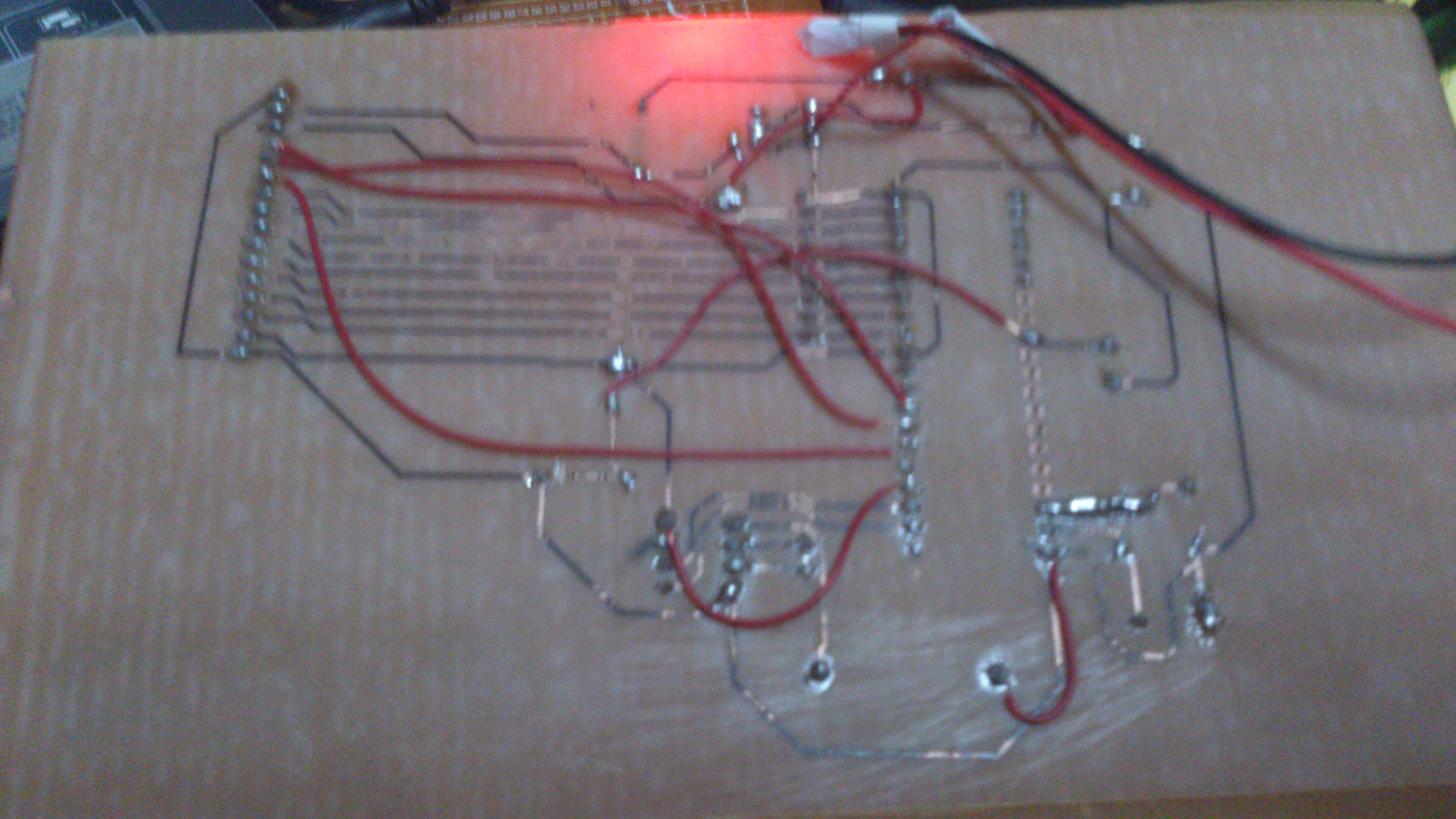

单层板  有五根飞线 之后在调试电路使又给加了两根 现在此分享一些心得

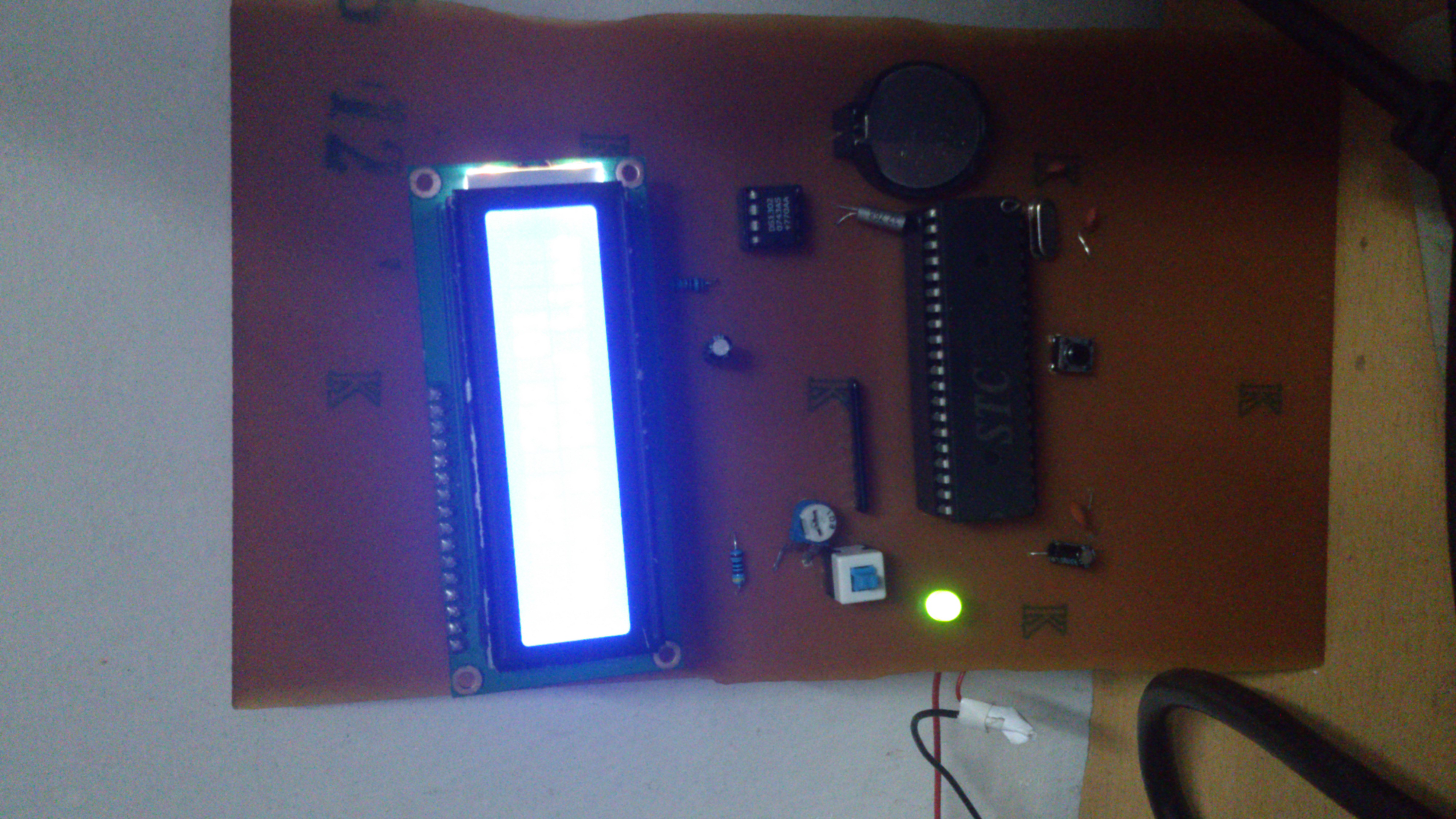

在做好板子之后上电   程序之前就验证过了  我发现液晶不能亮  背光肯定是有问题的  多方研究之后才明白是焊接的问题  在设计焊盘时没有考虑到焊接的问题 故焊盘有些在打孔时被弄掉了

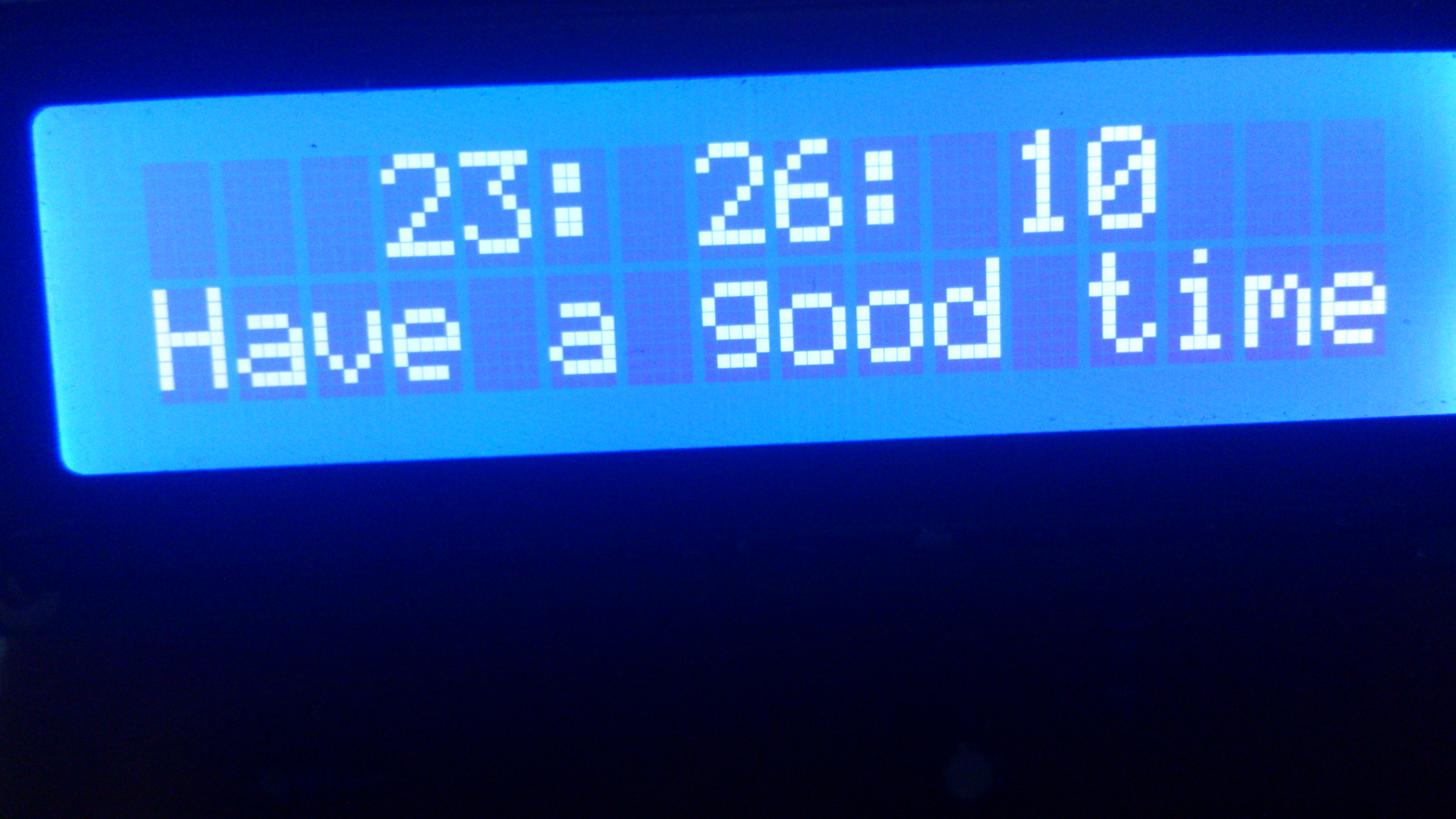

在搞定焊接的问题后液晶亮了 可是不显示数值 看了老师的资料 发现是参考电压的问题 多方调试下无果 后来直接把参考电压置0 倒是可以正常显示了  虽然老师的资料写的是参考电压为0.5v 可是事实上接地是可以运行的

也许是电路的问题  这个问题我还会多想想的、
