[原创]Android程序分析之认识代码

发表于 2013/12/7 12:45:18 阅读（2252）

今年课业负担非常重，还好要结束了，自我庆祝一下。

很多同学跟我交流Android程序中的一些基础问题，由于没有机会录播，就在此写一篇博客，简单介绍一下，希望能对大家有所帮助。

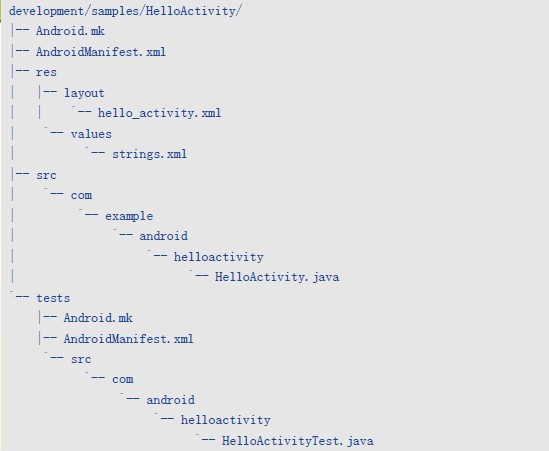

以下为一个基本入门程序HelloActivity 的源代码，通过对这个代码的分析能够让大家认识Android程序。

其中tests 是一个独立的项目，可以暂时不考虑。其他部分看作一个Android 的一应用程序的工程。这个工程主要的组成部分如下所示：
AndroidManifest.xml：工程的描述文件，在运行时有用处
Android.mk：整个工程的Makefile
res：放置资源文件的目录
src/com/example/android/helloactivity/HelloActivity.java：这是JAVA 类文件，这个文件的路径
表示在Andorid 的JAVA 包的结构中的位置，这个包的使用方式为com.example.android.helloactivity

编译的中间结果

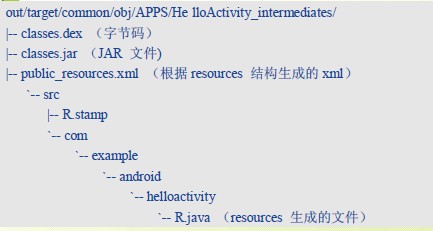

这个HelloActivity 工程经过编译后将生成
out/target/common/obj/APPS/He lloActivity_intermediates/ 目录，这个目录中的内容都是HelloActivity 工程相关的，更具体地说都与development/samples/HelloActivity/ 中的Android.mk 文件相关。

classes.dex
是一个最重要的文件，它是给Android 的JAVA 虚拟机Dalvik 运行的字节码文件。
classes.jar
是一个JAR 文件，JAR 的含义为Java ARchive，也就是Java 归档，是一种与平台无关的文件格式，可将多个文件合成一个文件。解压缩之后的目录结构：(JAVA 标准编译得到的类)

各个以class 为扩展名的文件，事实上是JAVA 程序经过编译后的各个类的字节码。

目标apk 文件：

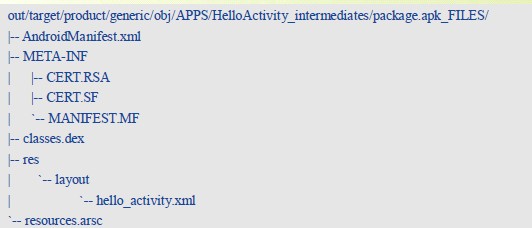

目标apk 文件是Android 的JAVA 虚拟机Dalvik 安装和运行的文件，事实上这个apk 文件将由编译的中间结果和原始文件生成。apk 文件的本质是一个zip 包。这个APK 包解压缩后的目录结构如下所示：

需要注意的是，这里的xml 文件经过了处理，和原始的文件不太一样，不能按照文本文件的方式理解。

源代码的各个文件：

Android.mk 是整个工程的“Makefile”，其内容如下所示：
LOCAL_PATH:= $(call my-dir)
include $(CLEAR_VARS)

#LOCAL_MODULE_TAGS := samples
# Only compile source java files in this apk.
LOCAL_SRC_FILES := $(call all-java-files-under, src)
LOCAL_PACKAGE_NAME := HelloActivity
LOCAL_SDK_VERSION := current
include $(BUILD_PACKAGE)
# Use the following include to make our test apk.
include $(call all-makefiles-under,$(LOCAL_PATH))

这个文件在各个Android 的工程中都是类似的，其中LOCAL_PACKAGE_NAME 表示了这个包的名字。LOCAL_MODULE_TAGS 表示了模块的标，在这里使用的是samples，正式的应用程序（packages 目录中的应用）中多使用eng development。

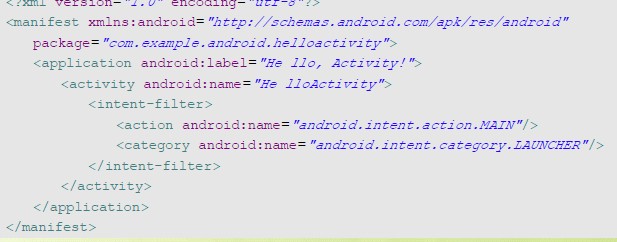

AndroidManifest.xml 是这个HelloActivity 工程的描述文件，其内容如下所示：

其中package 用于说明这个包的名称，android:labeapplication 中的内容是表示这个应用程序在界面上显示的标题，activity 中的android:name 表示这个Android 的活动的名称。

文件src/com/example/android/helloactivity/HelloActivity.java 是程序主要文件，由JAVA 语言写成。

com.example.android.helloactivity 表示的是这个包的名称, 在文件的头部引入了两个包android.app.Activity 是一个Android 活动（ Activity）包，每一个Android 活动都需要继承Activity 类。
包android.os.Bundle 用于映射字符串的值。
onCreate()是一个重载的函数，在这个函数中实现应用程序创建的所执行的过程。其中setContentView()设置当前的视图（View）。
设置的方法是使用一个文件，这个文件因此决定了视图中包含的内容。这里使用的是
R.layout.hello_activity，表示从res/layout/目录中使用hello_activity.xml 文件。res/layout/hello_activity.xml 文件的内容如下所示：

其中定义了一个可编辑的文本（ EditText），下面的各项其实是它的各种属性， android:text 表示这个文本的内容,string/hello_activity_text_text 表示找到相应的文件, 也就是res/value/string.xml 文件中的hello_activity_text_text 文本。
res/value/string.xml 的内容如下所示：
