分享一颗可以兼容8.2V,8.4V,8.7V,8.8V的锂电池充电芯片支持5V输入

5V输入给8.4V锂电池充电电流可达1A的方案推荐

使用SY6981制作5V输入的双节锂电池8.4V充电器



输入自适应可以适配所有5V充电器SY6981 SCH.png

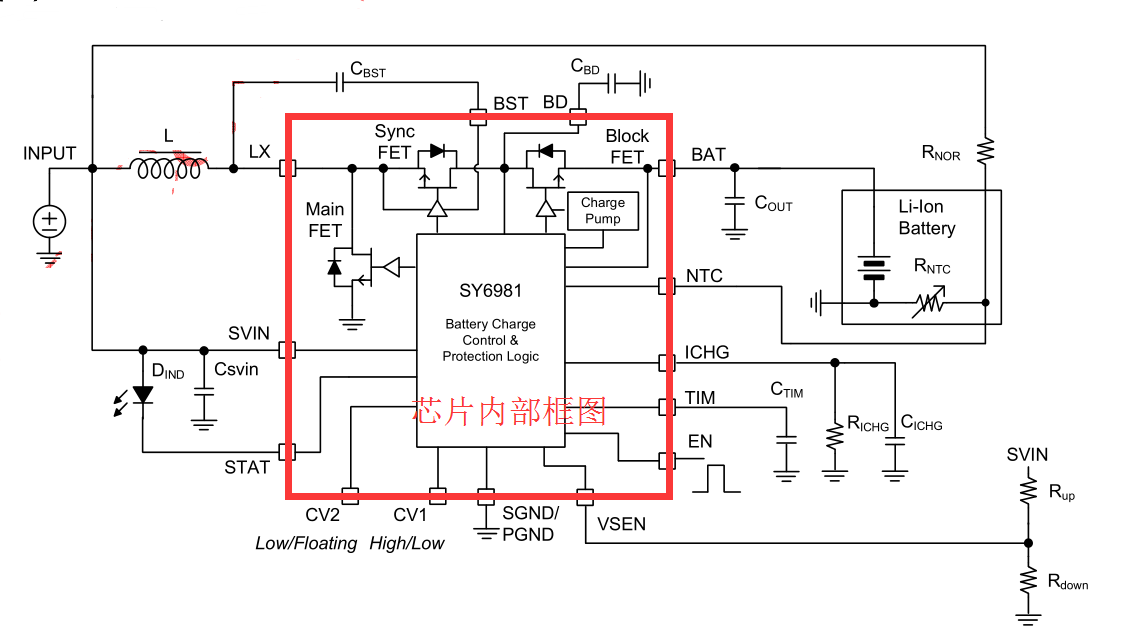

框内是芯片内部结构示意,可以看到芯片内部包含了3个功率MOS 并且采用同步升压的方式效率较高,同时大大简化了外围电路,使用方便。芯片外部接口丰富下面我给大家简单介绍一下。

CV1,CV2这两个接口配合使用可以设定充满电压为8.2V,8.4V,8.7V,8.8V

EN可以关闭充电

TIM 此引脚可通过外接电容设定最长充电保护时间 如果正常充电时时间超出设定时间芯片会强制停止充电,必须插拔输入端恢复,引脚不能悬空,保证充电安全。

ICHG 引脚外接电阻设定充电电流,最大可达1.2A 建议1A内使用,不需要昂贵的电流检测电阻节省成本。

NTC 温度保护  不需哟时使用普通电阻替代 不可以直接上拉下拉或者悬空

VSEN 输入最低电压限制  当输入电压下降到这个设定电压时 芯片会缩小充电电流来维持输入电压不继续降低,这个功能可以让方案兼容各种电流的5V适配器不会出现拉死。

 芯片具有完整的锂电池充电曲线,包含涓流 恒流 恒压 3个阶段

  深圳市昱灿电子  提供以上技术资料



SY6981采用内置MOS同步升压架构外围应用简单可更具应用要求设定

不同电压 电流能满足大多数应用需求。

SY6981 采用同步升压技术内置低内阻MOS 具有较高的效率

在使用普通5V 适配器的情况下,可以为双节锂电池进行充电,充电电流可以达到1.2A   同时具有自适应功能防止适配器电流不够的情况下出现异常

内置低内阻FET高达95%的充电效率

涓流电流/恒流恒压充电模式

可编程输入电压阈值的自适应电流限制。

高达1.2A的恒定充电电流

具有一颗充电指示灯

可编程充电超时

可编程恒流充电电流

可选的恒定电压

8.2V,8.4V,8.7V,8.8V

电池电压精度为0.5%

热调节保护

外部关机功能

输入电压欠压和过压保护

过温保护

输出短路保护

充电状态指示

QFN3*3-16

SY6982输入5V双节锂电池充电芯片8.4V 8.7V  充电2A

SY6983输入5V三节锂电池充电芯片 12.6V 13.05V  充电1A

YB5156输入5V线性1A单节锂电充电芯片 防电池反接保护
