【红色飓风Nano二代测评】串口发送模块
0赞
发表于 2014/5/26 12:54:32
阅读(1606)
串口发送模块的方式设计一个串口的发送模块。在顶层模块中,还调用了按钮模块,实现每次按下一个按钮,发送一个数据到电脑。
串口模块的状态机设计:
IDLE:顶层控制模块发送了一个信号,通知串口模块发送数据,之后进入发送起始位状态,并且使能波特率发生器
START:这个时候把TXD 输出低电平,持续一个波特率周期
BITO-BIT7:输出需要发送的8bit 数据,每个数据持续一个波特率周期
STOP:由于本设计没有奇偶校验位,因为发送完数据后就发送停止位。把TXD 输出高持续一个波特率周期,之后进入IDLE 状态
代码如下:
module UartTxd (Clk,IsSta,Din,IsDone,Txd); input Clk; // 时钟是输入 input IsSta; // 外步通知发送数据信号 input [7:0] Din; //需要发送的数据 output IsDone; //发送完成信号 output Txd; // 串口发送数据线 reg IsDone=0; reg Txd=0; reg [10:0] C1=0; reg ClkEn=0; reg Clkt=0; always @ (posedge Clk ) //1 倍波特率发生器,波特率为38400;系统时钟50MHZ,分频系 数1302 if( ClkEn ) begin if( C1< 11'd1301 )begin Clkt <= 11'd0; C1 <= C1 + 1'b1; end else begin Clkt <= 1'b1; C1 <= 11'd0; end end else begin Clkt <= 1'b0; C1 <= 11'd0; end reg IsSta1=0,IsSta2=0; always @ (posedge Clk) begin //外部输入信号2 次寄存,消除亚稳态 IsSta1<=IsSta;IsSta2<=IsSta1; end parameter IDLE = 0; //空闲状态 parameter START = 1; // 起始位状态 parameter BIT0 = 2;//发送数据BIT0 parameter BIT1 = 3;//发送数据BIT1 parameter BIT2 = 4;//发送数据BIT2 parameter BIT3 = 5;//发送数据BIT3 parameter BIT4 = 6;//发送数据BIT4 parameter BIT5 = 7;//发送数据BIT5 parameter BIT6 = 8;//发送数据BIT6 parameter BIT7 = 9;//发送数据BIT7 parameter STOP = 10;//发送停止位 reg [3:0]s=0; assign TxdUp = IsSta1 & (!IsSta2); always @(posedge Clk) begin case (s) IDLE: //如果有需要发送的数据,寄存需要发送的数据,然后发送BIT0 begin IsDone<=0;ClkEn<=0;Txd <=1; if( TxdUp ) begin ClkEn<=1; s <= s +1'b1;end end START: if( Clkt )begin Txd <=0;s <= s +1'b1;end BIT0: //发送BIT0 if( Clkt )begin Txd <=Din[0];s <= s +1'b1;end BIT1: //发送BIT1 if( Clkt )begin Txd <=Din[1];s <= s +1'b1;end BIT2: //发送BIT2 if( Clkt )begin Txd <=Din[2];s <= s +1'b1;end BIT3: //发送BIT3 if( Clkt )begin Txd <=Din[3];s <= s +1'b1;end BIT4: //发送BIT4 if( Clkt )begin Txd <=Din[4];s <= s +1'b1;end BIT5: //发送BIT5 if( Clkt )begin Txd <=Din[5];s <= s +1'b1;end BIT6: //发送BIT6 if( Clkt )begin Txd <=Din[6];s <= s +1'b1;end BIT7: //发送BIT7 if( Clkt )begin Txd <=Din[7];s <= s +1'b1;end STOP: //发送停止为,之后转为状态0 if( Clkt )begin Txd <=1;s <= 0;IsDone<=1;end default: s<=0; endcase end endmodule
顶层模块:
module main(Clk,Txd,Sw1); input Clk; output Txd; input Sw1; wire Sw_IsDwon; reg [7:0] Din =0;// 串口模块需要发送的数据 always @(posedge Clk)begin // 按钮每次按下一次后Din 加1 if(Sw_IsDwon) Din <= Din + 1'b1; end Button U0 (.Clk(Clk),.Sw(Sw1),.Sw_IsDwon(Sw_IsDwon)); //对按钮模块的封装 UartTxd U1 (.Clk(Clk),.IsSta(Sw_IsDwon),.IsDone(IsDone),.Din(Din),.Txd(Txd)); //send endmodule
每个按钮的按下触发信号Sw_IsDwon 有效时,数据Din 自加1 ,由于按钮按下Sw_IsDwon触发信号连线到了串口发送模块的IsSta 信号,所以每次按下按钮后,也同时触发了串口的发送模块发送数据。

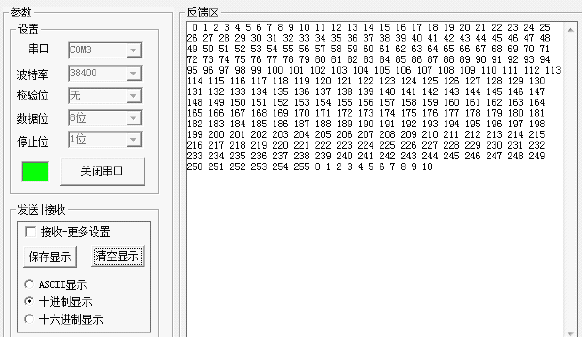

实验数据如下:
