硬件FOC伺服控制芯片TMC4617适应永磁同步伺服/直流无刷伺服/直流有刷伺服/闭环步进/音圈电机

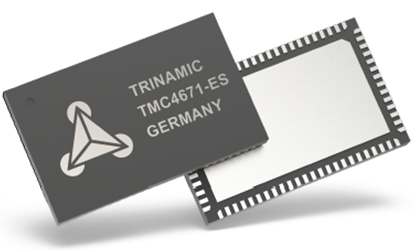

全球领先的嵌入式运动控制公司德国TRINAMIC MOTION CONTROL 将于近期推出其最新的伺服控制芯片TMC4671

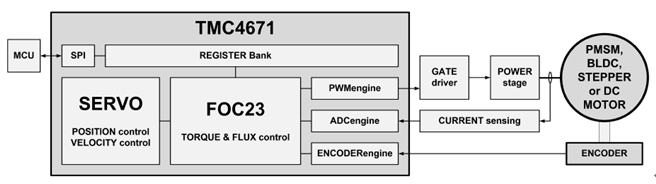

TMC4671是一款完全集成伺服控制芯片，为直流无刷电机、永磁同步电机、2相步进电机、直流有刷电机和音圈电机提供磁场定向控制。

  所有的控制功能都被集成在硬件上。集成了ADCs、位置传感器接口、位置差值器，该款功能齐全的伺服控制器，适用于各种伺服应用。

功能简介：

- 伺服控制芯片、空间磁场矢量控制（FOC）

- 转矩控制（FOC）、速度控制、位置控制

- 前馈控制输入

- 集成ADCs、前端△∑ADCs

- 编码器引擎：模拟和数字霍尔、模拟和数字编码器

- 支持三相直流无刷伺服和永磁同步伺服电机、2相步进伺服电机、直流有刷和音圈电机

- 先进的PWM引擎（25KHz…100KHz）

- 应用程序SPI+调试（UART、SPI）

- 脉冲/方向接口

性能描述：

●带有磁场矢量控制（FOC）的伺服控制芯片

- 转矩控制模式

- 速度控制模式

- 位置控制模式

- 电流控制刷新频率和最大的PWM频率为100KHz (速度和位置控制的刷新频率可以根据当前电流刷新频率的倍数配置)

●控制功能/ PI控制器

     - 中期结果的输入和输出可编程斩波

     - 以积分电路结尾保护所有控制

     - 可编程的电压循环向导限制器

     - 目标值的前馈补偿和前馈摩擦补偿

     - 高级前馈控制结构，实现最佳轨迹跟踪性能

     - 扩展的中断请求掩蔽选项和限制器状态寄存器

     - 具有霍尔传感器或/和最小移动的高级编码器初始化算法

●运动控制和坡形控制

     - 控制结构的梯形速度斜坡

     - 脉冲/方向接口 方便定位

●支持的电机种类

     - FOC3：三相永磁同步伺服电机（PMSM）

     - FOC2:两相步进电机

     - DC1:直流有刷电机或直线的音圈电机

●具有偏移校正和缩放功能的ADC引擎

     - 集成△∑ADCs用于电流检测电压，电机电源电压，模拟编码器

      - 集成△∑接口用于外部△∑调节

●位置反馈

     - 开环位置发生器（可编程的PRM,RPM/S）用于初始化配置

     - 数字增量编码器（ABN,ABZ 高达5MHz）

- 第二路数字量编码器输入（双反馈）

- 数字霍尔输入接口带有临时位置插补功能(H1, H2, H3 resp. HU, HV , HW)

- 模拟量编码器/模拟量霍尔输入接口(SinCos (0°, 90°) or 0°, 120°, 240°)

- 多圈位置计数器（32位）

- 目标位置、速度和目标转矩滤波（双阶）

●PWM包括SVPWM

- 可编程的PWM频率范围从20KHz-100KHzn

- 可编程的BBM(Brake-Before-Make)时间（偏低，偏高）0 ns . . . 2.5_s在10ns步骤内和栅极驱动输入信号

- PWM自动调整，用于运动期间改变PWM频率

●SPI通讯接口

- 40位数据长度（1个ReadWrite位+7个地址位+32个数据位）

    - 立即SPI读取响应（通过单个数据报进行寄存器读取访问）

- SPI时钟频率高达1 MHz（未来版本为8 MHz）

●TRINAMIC实时监控接口（SPI Master）

   - 通过TRINAMIC的实时监控系统实现实时数据高频采样

   - 需要PCB上的单个10针高密度连接器

   - 高级控制器通过频率响应识别和高级自动调谐支持使用TRINAMIC IDE调整选项

●UART调试接口

- 3引脚(GND, RxD, TxD) 3.3V  UART接口(1N8; 9600 (default), 115200, 921600, or 3M bps)

- 简易寄存器访问并行于嵌入式用户应用程序接口（SPI）

●供电电压：5V和3.3V;1.8V的VCC_CORE由内部产生

●IO电压：3.3V用于所有的数字I/O（可由VCCIO选择提供）；5V插分模拟量输入范围，3V为单端输入范围

●时钟频率：25MHz(需要外部振荡器)

●封装：QFN76

TMC4671控制步进电机，直流无刷伺服，永磁同步，音圈电机接线

- TMC4671控制PMSM永磁同步伺服电机视频：https://v.youku.com/v_show/id_XMzgwOTU0OTEwOA==.html

- TMC4671控制闭环步进电机高速同步视频：https://v.qq.com/x/page/f0645ei67yt.html?

- TMC4671控制MAXON直流有刷伺服电机视频：https://v.qq.com/x/page/x0780mp7qa3.html?

关于Trinamic

Trinamic是嵌入式电机和运动控制领域的全球领导者。主要产品包括专用运动控制集成芯片，智能电机驱动器和嵌入式微系统。 Trinamic的工程师拥有数十年的经验，擅长解决现实问题，致力于为3D打印，桌面制造，医疗设备，实验室自动化和监控摄像头等领域设计解决方案。

该公司于2004年在德国成立，目前在爱沙尼亚塔林，美国芝加哥和中国上海设有分支机构

有关Trinamic产品和技术的更多信息，请咨询gao@trinamic.cn 13812617052。
