终极USB示波器PicoScope 6000系列

发表于 5/13/2020 2:04:56 PM 阅读（468）

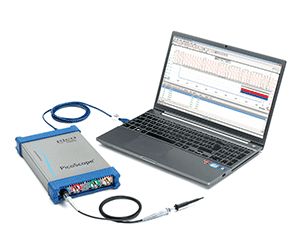

PicoScope 6000系列是终极USB示波器。标准配置包括串行解码，模板限制测试和分段存储器等高端功能。PicoScope 6000系列示波器和数字化仪提供超深缓存，实现高速采样率下超长时间采集数据。硬件加速，加上超高速USB3.0接口，确保PicoScope 6000系列示波器能够保持快速刷新率，甚至能够保持缓存长时间工作。PicoScope 6000系列示波器和数字化仪带给你终极性能并且物超所值。它是你的最佳选择！

4个频道

·500 MHz带宽

·5 GS / s实时采样

·2GS超深记忆

·每秒170,000个波形

·任意波形发生器（AWG）

·USB 3.0接口

·Windows，Linux和Mac软件

一流的带宽，采样率和存储深度

凭借250 MHz至500 MHz的模拟带宽以及5 GS / s的实时采样率，PicoScope 6000系列示波器可以显示200 ps时间分辨率的单次脉冲。等效时间采样（ETS）模式将最大采样速率提高到50 GS / s，为重复信号提供更精确的20 ps定时分辨率。

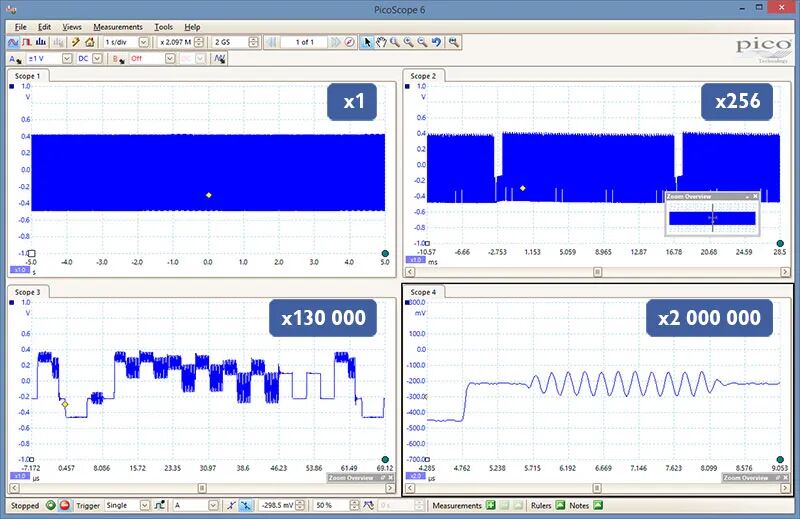

PicoScope 6000系列以任何价格为您提供任何示波器标配的最深缓冲存储器。SuperSpeed USB 3.0接口和硬件加速功能可确保即使长时间捕获也能实现流畅和灵敏的显示。其他示波器具有较高的最大采样率，但没有深存储器，它们无法在长时间上维持这些速率。PicoScope 6404D上的2千兆采样缓冲器可以以5 GS / s的最大采样率保持两次200 ms的捕获。为了帮助管理所有这些数据，PicoScope可以使用两种缩放方法进行缩放，最多可缩放1亿次。有缩放按钮和概览窗口，只需用鼠标拖动即可缩放和重新定位显示。

硬件加速引擎（HAL4）

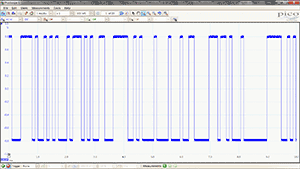

启用深存储器时，有些示波器会很困难; 屏幕更新速度变慢，控件变得无法响应。PicoScope 6000系列通过在示波器内部使用专用硬件加速引擎来避免此限制。其大规模并行设计有效地创建了要在PC屏幕上显示的波形图像，并允许每秒连续捕获和显示25亿个样本。

PicoScope示波器比竞争对手的示波器（基于PC和示波器）更好地管理深存储器。

PicoScope 6000系列配备第四代硬件加速（HAL4）。这加快了示波器操作的范围，例如允许波形更新速率超过每秒170 000个波形以及分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。

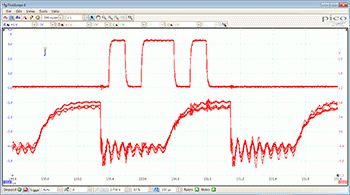

每秒170 000个波形

评估示波器性能时要了解的重要规格是波形更新速率，表示为每秒波形。虽然采样率表示示波器在一个波形或周期内对输入信号进行采样的频率，但波形捕获率是指示波器采集波形的速度。

具有高波形捕获率的示波器可以更好地直观地了解信号行为，并显着提高示波器快速捕获瞬态异常（例如抖动，欠幅脉冲和毛刺）的可能性 - 您可能甚至不知道这些异常存在。

PicoScope深存储示波器使用硬件加速来实现每秒超过170,000个波形。

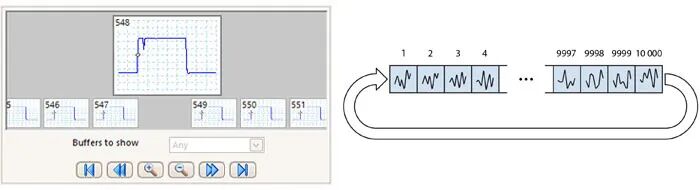

波形缓冲区和导航器

曾经在波形上发现了一个小故障，但是当你停止它的范围时它已经消失了？使用PicoScope，您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。

缓冲导航器提供了一种有效的导航和搜索波形的方法，有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形，以查找掩码违规。

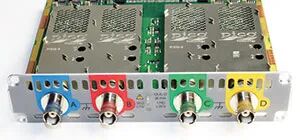

信号完整性

大多数示波器都是以低廉的价格建造的。PicoScopes符合规范。

精心的前端设计和屏蔽可降低噪音，串扰和谐波失真。多年的示波器设计经验可以从改善带宽平坦度和低失真中看出。

我们为产品的动态性能感到自豪，与大多数示波器制造商不同，我们会详细公布我们的规格。结果很简单：当您探测电路时，您可以信任您在屏幕上看到的波形。

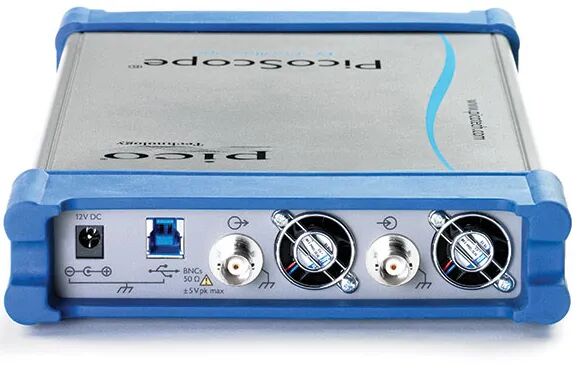

USB连接

USB连接不仅可以实现高速数据采集和传输，还可以快速，轻松地从现场打印，复制，保存和通过电子邮件发送数据。

PicoScope 6000系列示波器具有SuperSpeed USB 3.0连接，使得已经优化的数据传输过程和波形更新速率更快。USB 3.0连接的其他优点包括更快的波形保存和使用SDK时超过150 MS / s的更快的无间隙连续流，同时示波器仍然与旧USB系统向后兼容。

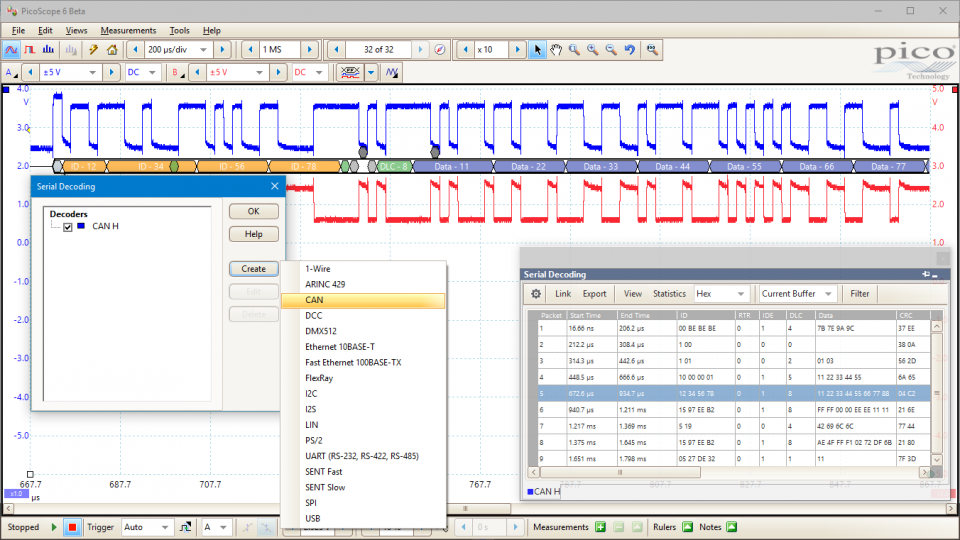

串行总线解码和协议分析

PicoScope可以解码1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太网10Base-T和100Base-TX，FlexRay，I²C，I²S，LIN，PS / 2，MODBUS，SENT，SPI，UART（RS）标准配置为-232 / RS-422 / RS-485）和USB 1.1协议数据，开发中有更多协议，将来可通过免费软件升级获得。

图形格式以数据总线时序格式显示解码数据（十六进制，二进制，十进制或ASCII），公共时间轴上的波形下方，错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。

表格格式显示了已解码帧的列表，包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。PicoScope还可以导入电子表格，将数据解码为用户定义的文本字符串。
