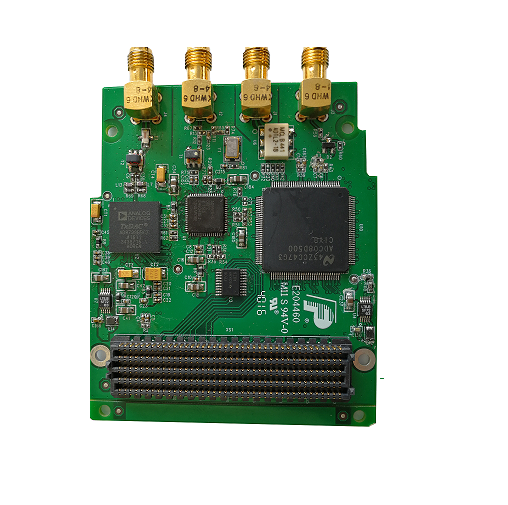

FMC126是一款基于FMC标准的1路1Gsps采集、1路2Gsps回放子卡模块，支持1路8Bit ADC采集功能、支持1路14bit 2Gsps回放功能。ADC芯片采用TI的ADC08D500，DAC芯片采用ADI公司的AD9737，采样时钟可以采用外部时钟输入，也可由板上时钟芯片提供，该板卡主要面向软件无线电、直接射频存储和宽带信号采集回放等应用。

技术指标

ADC指标：

   1.分辨率：8bits；

   2.采样率：500Msps/1Gsps；

   3.模拟带宽（-3dB）：4.5M~1.7GHz（交流耦合）；

   4.ENOB@100MHz,1Gsps：7.1bits；

ADC指标：

   1.分辨率：14bits；

   2.采样率：500Msps/1Gsps/2Gsps；

   3.模拟带宽（-3dB）：4.5M~1GHz（交流耦合）；

   4.SFDR：50dBc@250MHz,2Gsps；

   5.信号输出：单端，功率-5dBm@50Ω，SMA；

 FMC接口指标：

   1.标准FMC子卡，符合VITA57.1规范；

   2.FMC连接器型号：ASP-134488-01，HPC接口；

   3.整板典型功耗5W；

时钟配置：

   1.外输入采样时钟：-2~10dBm@50Ω,SMA；

   2.外输入参考时钟：10/20MHz，-2~10dBm@50Ω,SMA；

其它功能：

   1.支持外触发；

   2.板载状态指示灯；

物理与电气特征

   1.板卡尺寸：84.1 x 69mm；

   2.板卡供电：3A max@+3.3V（±5%）；

   3.散热方式：自然风冷散热；

环境特征

   1.工作温度：-40°~﹢85°C；

   2.存储温度：-55°~﹢125°C；

   3.工作湿度：5%~95%，非凝结

软件支持

   1.可选集成板级软件开发包（BSP）：

   2.支持Xilinx开发板；

   3.支持Kintex-7、Virtex-7载板程序移植；

  4.可根据客户需求提供定制化算法与系统集成：

应用范围

  1.雷达与智能天线；

  2.测试与测量；

  3.软件无线电；
