irun工具检测zero-delay组合逻辑

0
阅读(448) 评论(1)

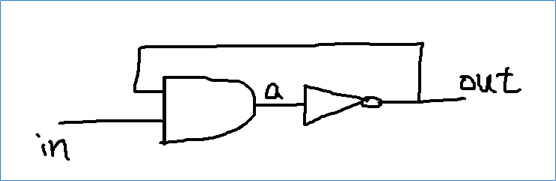

编写RTL,如果不注意,可能会写出zero-delay(零延时)的组合逻辑,也就是组合逻辑的输出,直接反馈到组合逻辑的输入上。如下图中组合逻辑,就是零延时的组合逻辑。

对于这样零延时的组合逻辑,在仿真的时候,仿真工具会一直卡在这个仿真时间处,不会向前走。

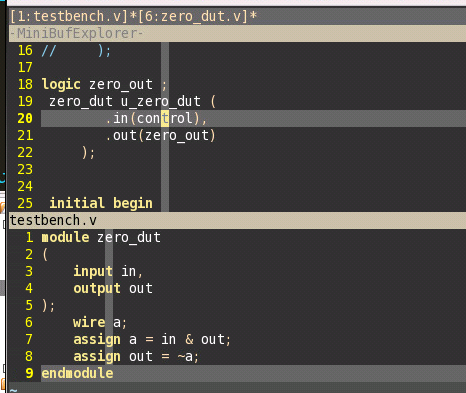

代码如下,testbench中,例化了一个零延时组合逻辑模块。

仿真命令

irun -64 –sv +access+wrc zero_dut.v testbench.v

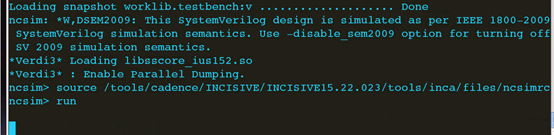

仿真结果如下,run之后,仿真环境就卡住了。

irun工具,提供了 –gateloopwarn 选项,用于检测这种零延时的组合逻辑。

irun -64 –sv +access+wrc -gateloopwarn zero_dut.v testbench.v

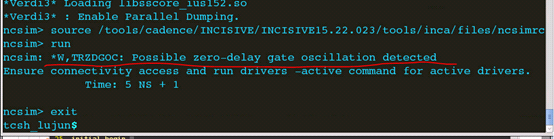

执行结果如下:

*W,TRZDGOC: Possible zero-delay gate oscillation detected.

使用simvision工具,进行调试,命令如下:

irun -64 –sv +access+wrc -gateloopwarn zero_dut.v testbench.v -gui

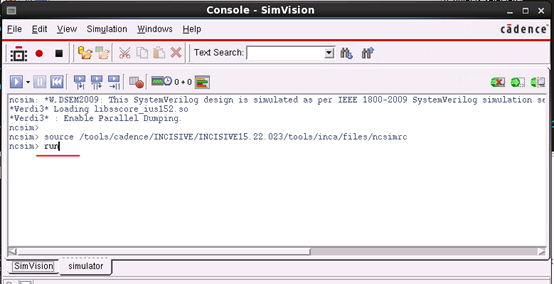

在console界面中,输入run,开始仿真。

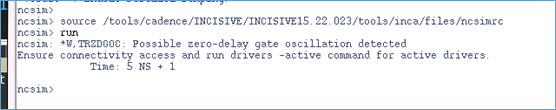

打印,检测到零延时组合逻辑。

输入 driver –active,会打印出,工具认为的零延时组合逻辑的RTL代码位置。

通过上面的方法,就可以debug出RTL中,零延时的组合逻辑。

对于-gateloopwarn选项,这个是编译选项,不是仿真选项。
