sv的dvfs的时钟实现
0赞在cpu的验证中，需要进行dvfs的验证，也就是在仿真过程中，时钟周期不再是固定的周期，而且时钟也不是一直有效。
在这种情况下，对于时钟的生成，就不能用简单的时钟生成代码来实现：
reg clk; initial begin clk = 0; forever #HALF_PERIOD clk = ~clk; end |
此时要用稍微复杂的时钟代码生成：
module test(); reg clk; //dvfs output clk int half_period; //clk half period int dvfs_period; //dvfs_disable half period reg dvfs_disable; initial begin dvfs_disable = 1; clk = 0; while(1) begin fork // generate clk begin half_period = $urandom_range(5,30); while(1) begin #half_period clk = 1; #half_period clk = 0; if ( !dvfs_disable ) break; end end // generate dvfs_disable begin dvfs_period = $urandom_range(300,600); #dvfs_period dvfs_disable=0; #dvfs_period dvfs_disable=1; end join end end endmodule |
在一个while1无限循环中，有一个fork join代码块，里面包含两部分并行执行代码，一部分是生成时钟，另外一个生成dvfs_disable。
时钟在产生之前，首先使用随机函数，得到随机的半周期值。时钟在产生完一个周期后，要判断此时是否dvfs_disable为0，为0，表示时钟要关掉，此时就退出时钟产生代码块。于是时钟就停留在低电平。
而dvfs_disable，根据随机的周期值，而进行翻转。为0，表示时钟关闭，为1，表示时钟不关闭。

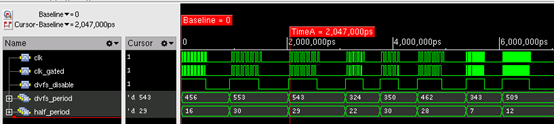

仿真的波形如下所示：
当dfvs_disable为高，表示时钟有输出，此时clk正常输出。当dvfs_disable为低，表示时钟关闭，此时clk输出为0。
第一次输出的时钟半周期为16，第二次输出的时钟半周期为30。符合dvfs的要求。
