ELF有执行视图，那么ELF是怎么执行的起来的呢？

这里，分为2个进行说明：

一、CPU在EDA上，仿真执行ELF

在验证环境中，会有一块memory，专门用来放置CPU要执行的指令，以及访问的数据。而verilog提供了$memreadh系统函数，可以将hex文件，直接载入到memory中。

因此只要将ELF文件，转化成hex文件即可。

比如对于如下的链接脚本：

3个代码段，起始地址从0x5000_0000开始，2个数据段，从0x8000_0000开始。

最终转换出来的hex文件如图下所示：

因为VMA和LMA一样，所以hex文件中的地址，也就是VMA。

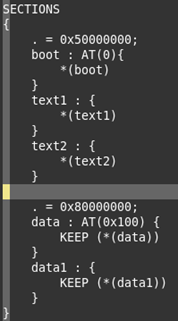

对于如下的链接脚本，使用AT，修改了加载地址，也就是LMA。

此时转换得到hex文件如下图所示：

二、对于操作系统

对于操作系统而言，如何执行ELF程序。

demo代码如下图所示：

gcc –static a.c -o out.elf 进行编译， 得到out.elf

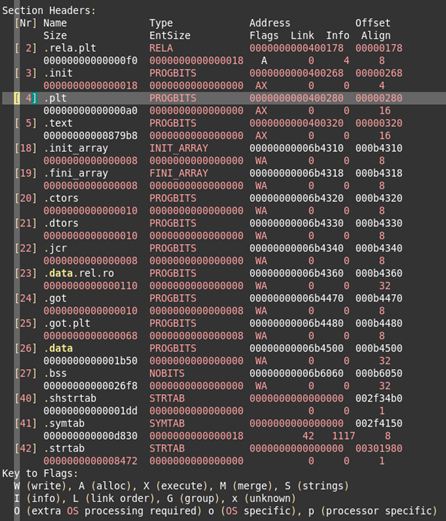

readelf –a out.elf，查看elf信息

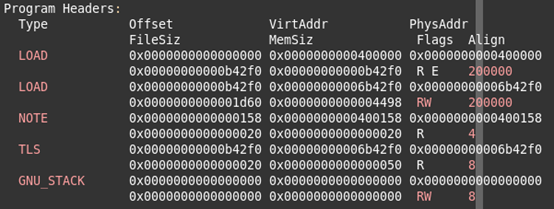

有42个段，但是对于执行，我们关心的执行视图，也就是segment。如下图所示。

elf有2个segment， section中属于 可读可执行的section，合并成 1个segment

section中属于 可读可写的section，合并成1个segment

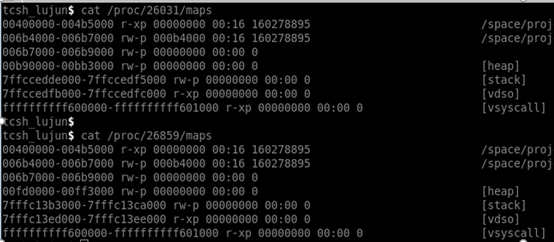

将可执行程序， out.elf 通过后台，执行2次， 查看程序运行的memory映射关系

可以看出，segment1和segment2的va地址，两个程序的地址映射都是一样的。但是看不到PA地址。

那么操作系统有时如何执行ELF程序的呢？

• 读取ELF程序前128字节。判断是ELF，调用ELF解析程序进行下一步
• 调用fork，创建进程，并且创建页表，此时还没有将elf程序，装载到内存
• 将执行入口，设置为elf的entry point address
• 返回到用户态，从入口地址开始执行
• 产生mmu abort，切换到内核态，内核分配memory物理空间，建立页表映射，并将elf中数据，搬移到memory物理空间中去
• 返回到用户态，继续执行

三、自定义加载地址

可以在链接脚本中，使用AT关键字，自定义加载地址。

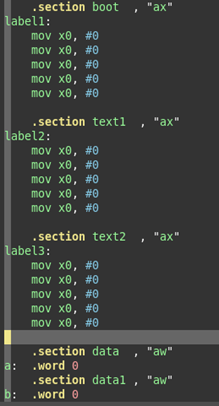

例如如下代码，3个代码段，2个数据段。

链接脚本如下：

makefile如下：

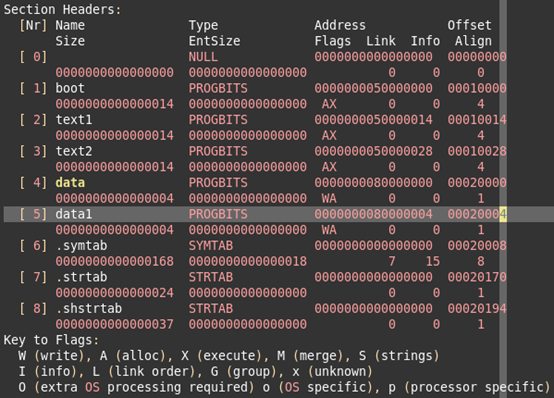

查看elf的section信息，有8个段。

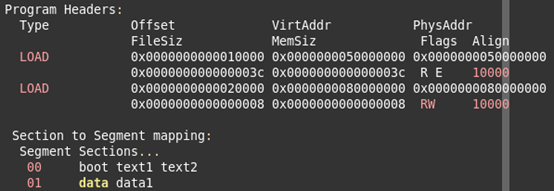

有2个segment。VMA和LMA一致。

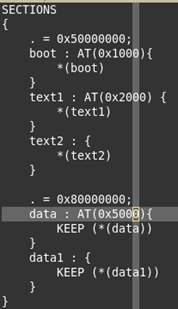

将链接脚本，修改如下，使用AT，为section，指定LMA。

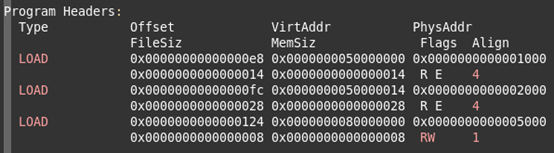

重新，编译，查看ELF的segment，变成3个segment

• segment0：LMA是0x1000，boot section的集合
• segment1：LMA是0x2000，text1和text2 section的集合
• segment2：LMA是0x5000，data和data1 section的集合
